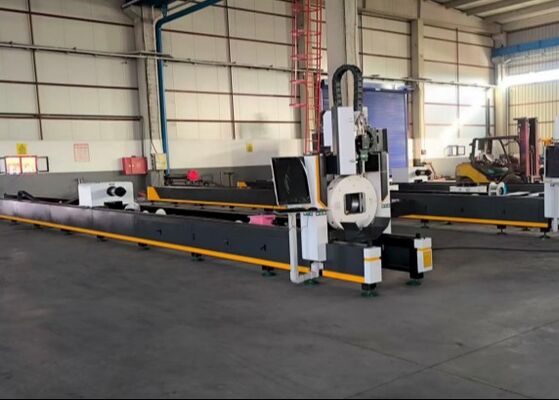

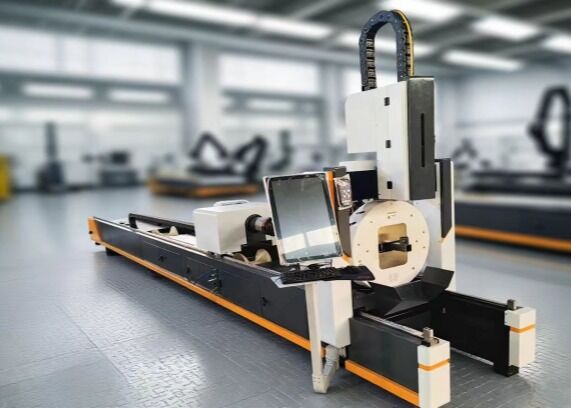

مدل LC2412 دستگاه برش ليزر لوله CNC استفاده از قدرت ليزر MAX6000

مدل LC2412 دستگاه برش ليزر لوله CNC استفاده از قدرت ليزر MAX6000

معرفی محصول:

دستگاه برش لوله لیزر عمدتا برای پردازش طیف گسترده ای از مواد لوله و لوله ای طراحی شده است، از جمله لوله های فولاد کربن معمولی، لوله های فولاد ضد زنگ، لوله های آلیومینیوم،و لوله های مس. این سیستم برش با دقت بالا را با لبه های صاف و بدون برر ارائه می دهد ، حداقل تحریف حرارتی و دقت ابعاد برتر را تضمین می کند.از جمله برش های زاویه ای، شکاف ها و سوراخ ها، باعث می شود که آن را بسیار متنوع برای برنامه های کاربردی در ساخت فلز، مهندسی سازه، و تولید صنعتی. تکنولوژی پیشرفته لیزر آن اجازه می دهد تا کارآمد،عملکرد خودکار با حفظ کیفیت ثابت در انواع مختلف مواد و ضخامت ها.

پارامترهای فنی محصول

1.2ترکیب اصلی محصول

اجزای اصلی ماشین برش لوله فیبر نوری سری عبارتند از: موتور ماشین، سیستم کنترل، لیزر، کولر و غیره.

1.3ابزار ماشینی بخش اصلی موتور

بخش اصلی دستگاه ابزار بخش اصلی دستگاه برش لوله فیبر نوری است، عملکرد برش و دقت برش توسط قسمت میزبان تحقق می یابد،قسمت میزبان تخت و چک جلویی، چک عقب، دستگاه محور و محور X، دستگاه محور Z، سر لیزر، دستگاه پشتیبانی چرخ قطر متغیر، سیستم کمکی (ضخم، مسیر هوا و مسیر آب) ، کابینت کنترل الکتریکی،صفحه نمایش عملیات، پنل کنترل و غیره

1.4 قسمت کنترل الکتریکی

سیستم کنترل الکتریکی دستگاه برش لوله فیبر نوری بخش مهمی از اطمینان از مسیر اجرا از گرافیک های مختلف است.سیستم کنترل الکتریکی عمدتا از سیستم کنترل عددی و سیستم الکتریکی ولتاژ پایین تشکیل شده است.

سیستم CNC ماشین مجهز به سیستم CNC با عملکرد بالا است، که بر اساس سیستم عامل پنجره، عملکرد پایدار و قابل اعتماد است و دارای ویژگی های سرعت ورودی سریع است.عملکرد مناسب، عملکرد دینامیکی خوب و ظرفیت حمل قوی.

1.5 سیستم برق ولتاژ پایین

سیستم الکتریکی ولتاژ پایین در کابینت کنترل الکتریکی قرار دارد که بخش رابط کنترل الکتریکی کل ماشین است.اجزای مختلف اصلی سیستم الکتریکی توسط تولید کنندگان شناخته شده در داخل و خارج از کشور برای اطمینان از ثبات تولید می شود، قابلیت اطمینان و حساسیت در کار. موتور محرک موتور servo AC است، موتور servo AC برای هدایت محور X و محور Y ابزار ماشین استفاده می شود، که با عملکرد شتاب خوبی مشخص می شود،سرعت پاسخ سریع، محور Z ابزار ماشین برای محور تغذیه، با استفاده از موتور servo AC (با قفل نگه داری): سر برش محور Z، ویژگی های پاسخ دینامیکی خوب،هر دو کنترل پیگیری و کنترل NC.

2.ساختار، عملکرد و اصل کار اجزای اصلی یا واحد عملکردی

2.1 قسمت بدن تخت

از طریق سیستم کنترل عددی برای کنترل محرک سرو موتور AC آن، گیربکس موتور برای دستیابی به جهت Y حرکت متناوب، برای دستیابی به حرکت سریع.قفسه ی شیفت Y و ریل راهنمای خطی محصولات با دقت بالا را برای اطمینان از دقت انتقال استفاده می کنند؛ کنترل سوئیچ های محدود در هر دو انتهای سفر، و نصب دستگاه محدودیت سخت به طور موثر اطمینان از ایمنی دستگاه ابزار.موتور اصلی مجهز به روغن روان کننده اتوماتیک برای قسمت های متحرک تخت است تا عملکرد قسمت های متحرک را در حالت خوب و بهبود عمر راه آهن راهنما تضمین کند، تجهیزات و قفسه.

2.2 عضو متقاطع و دستگاه محور X و محور Z
شعاع پس از جوشاندن استرس داخلی را از بین می برد و زمان لرزش پس از ماشینکاری خشن برای اطمینان از سفتی و ثبات عضو متحرک سر لیزر پردازش می شود.محور X و محور Z توسط ماژول دقیق بالا هدایت می شونددر فرآیند حرکت، سوئیچ محدوده کنترل ضربه به حد، و وجود دارد بالش انعطاف پذیر محدوده مکانیکی در هر دو طرف برای اطمینان از ایمنی عملیات سیستم.

دستگاه محور Z عمدتاً حرکت بالا و پایین سر لیزر را درک می کند.حرکت بالا و پایین سر لیزر توسط سیستم کنترل عددی کنترل سرو موتور تکمیل می شود، و موتور در حال حرکت ماژول خطی است، که در حال حرکت به سمت بالا و پایین از اسکیت بورد محور Z. انتهای بالا و پایین استفاده از سوئیچ های نزدیکی برای کنترل سفر،برای اطمینان از ایمنی و قابلیت اطمینان حرکت.

این تجهیزات عمدتاً برای برش انواع مواد لوله طراحی شده اند و برای لوله های فولاد کربن معمولی، لوله های فولاد ضد زنگ، لوله های آلومینیوم و لوله های مس مناسب هستند.قادر به دستيابي به اين مواد مختلف با دقت، اطمینان از برش های تمیز و دقیق در حالی که حفظ یکپارچگی سطوح لوله. این تنوع باعث می شود آن را ایده آل برای کاربردهای ساخت فلز، ساخت و ساز،و تولید صنعتی که انواع مختلف لوله ها پردازش می شوند.
