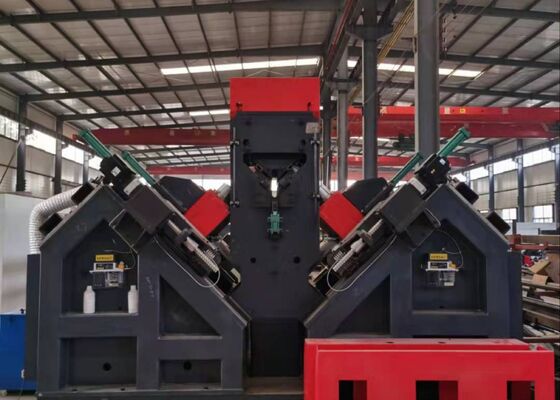

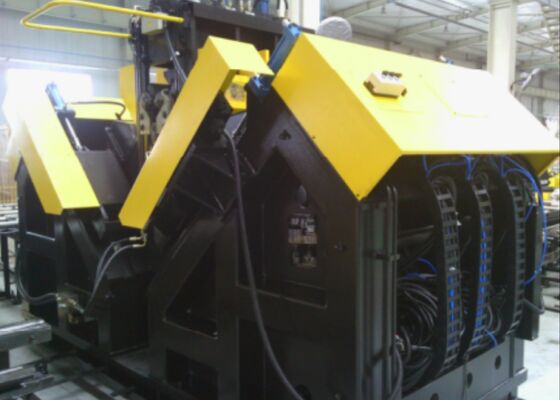

مدل ADM3635 سرعت بالا CNC زاویه حفاری ماشین علامت گذاری 200m/Min سرعت برش حفاری

ماشین علامت گذاری زاویه CNC مدل ADM3635 سرعت برش مته 200 متر در دقیقه

کاربرد محصول:

خط تولید حفاری و علامت گذاری فولاد زاویه CNC به طور خاص برای حفاری و مهر زنی فولاد با زاویه استحکام بالا در دکل های خطوط انتقال مهندسی شده است. این می تواند تمام سوراخ های مورد نیاز روی فولاد زاویه را پردازش کند و از کیفیت سوراخ استثنایی و دقت موقعیت دقیق اطمینان حاصل کند. علاوه بر این، خط تولید راندمان عملیاتی بالا و سطح برتر اتوماسیون را ارائه می دهد.

پارامترهای اصلی:

ویژگی های محصول:

1. اتوماسیون پیشرفته. خط تولید مجهز به سیستم بارگیری خودکار شامل کانال تغذیه افقی و قفسه بارگیری چرخشی و همچنین سیستم تخلیه خودکار و مکانیزم تغذیه است. کلیه عملیات حفاری و مهر زنی روی فولاد نبشی را می توان در یک عبور از خط تولید انجام داد. کل فرآیند نیازی به مداخله دستی ندارد، تقاضای نیروی کار را تا حد زیادی کاهش می دهد و کارایی عملیاتی را افزایش می دهد.

2. دوک حفاری مجهز به یک دوک با دقت بالا BT40 است که از تایوان تهیه شده است و دارای منبع خنک کننده داخلی برای اطمینان از راندمان و دقت حفاری برتر است. واحد حفاری شامل شش سر حفاری CNC است که سه سر در هر بال فولاد زاویه دار قرار دارد. برای سوراخ هایی با قطرهای یکسان و فواصل مساوی از لبه های بالایی بال های فولادی زاویه، می توان با استفاده از سرهای مربوطه در هر دو طرف، حفاری همزمان انجام داد.

3. این نرم افزار یک رابط دوزبانه چینی/انگلیسی ارائه می دهد که عملکرد بصری را ارائه می دهد و امکان نمایش واضح نقشه های قطعه کار را فراهم می کند.

4. برنامه نویسی ساده است: هنگام ایجاد یک برنامه، کاربران فقط باید ابعاد قطعه کار، قطر سوراخ ها، فاصله سوراخ ها و کمیت را وارد کنند. از طرف دیگر، تبدیل مستقیم را می توان با استفاده از نرم افزار CAD/CAM lofting انجام داد. این سیستم همچنین با فایل های .NC1 تولید شده توسط نرم افزار TEKLA سازگار است.

5. قطعات اصلی هیدرولیک، پنوماتیک و الکتریکی از محصولات با نام تجاری معتبر استفاده می کنند.

6. تجهیزات مجهز به سیستم خود عیب یابی برای تشخیص عیب است.

7. یک واحد برش به عنوان یک ماژول اختیاری موجود است که دارای فناوری پیشرفته برش دو تیغه است.

این نمونه ها طیفی از مشخصات معمولی و الگوهای سوراخ فولادی زاویه ای را در بر می گیرند که در ساخت برج های خط انتقال استفاده می شود. آنها به کاربران یا بازرسان بالقوه اجازه می دهند تا مستقیماً عملکرد عملیاتی تجهیزات را مشاهده و ارزیابی کنند، و ارجاعات عینی و شهودی را برای تعیین اینکه آیا ماشین آلات الزامات تولید عملی ساخت برج خط انتقال را برآورده می کنند ارائه می دهند.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) - که در آن دکل ها باید شرایط آب و هوایی شدید و بارهای قابل توجه را تحمل کنند - این تجهیزات نقش حیاتی در پردازش اجزای فولادی زاویه ای ایفا می کند که چارچوب اصلی باربر برج ها را تشکیل می دهند. این به طور موثر عملیات حفاری و مهر زنی را بر روی فولاد زاویه ای مورد استفاده در بدنه برج، بازوهای متقاطع و سایر عناصر ساختاری حیاتی انجام می دهد و از دقت ابعادی دقیق و یکپارچگی اتصال قابل اطمینان اطمینان می دهد. این به نوبه خود، پایداری ساختاری و طول عمر دکل های انتقال را در طول عمر مفید آنها حفظ می کند.
