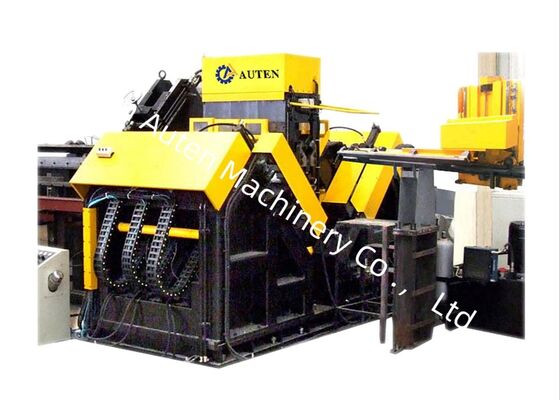

سیستم خنک کننده خارجی Cnc زاویه حفاری تجهیزات علامت گذاری خط 14 × 10 × 19mm اندازه کاراکتر

سیستم خنک کننده خارجی Cnc زاویه حفاری تجهیزات علامت گذاری خط 14 × 10 × 19mm اندازه کاراکتر

استفاده از محصول:

خط مونتاژ برای حکاکی و سوراخ کردن قطعات مورد استفاده در برج های انتقال برق، سازه های مخابراتی و سازه های فولادی طراحی شده است

ویژگی های ساختار محصول:

تجهیزات عمدتا شامل یک میز تغذیه جانبی، مکانیسم تغذیه فلیپ، کانال راهنمای مواد، سیستم حکاکی سی ان سی، ماژول نوشته، ماژول حفاری، ماژول فشار،کانویر محصول نهایی، سیستم هیدرولیک، سیستم پنوماتیک، سیستم کنترل و چندین قطعات اضافی.

پارامترهای اصلی:

مشخصات محصول:

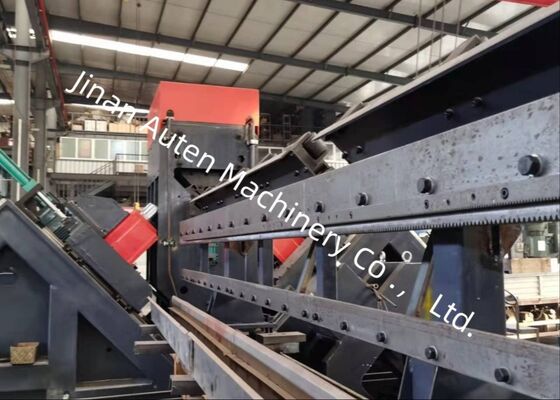

1این خط تولید شامل یک کانویر جانبی، کانویر فلیپ، کانویر خروجی، سی ان سی، دو ماژول حفاری، یک ماژول علامت گذاری، یک کانویر تخلیه خودکار،همراه با واحد هیدرولیک مربوطه و سیستم خنک کننده الکتریکی. آن را به کار می گیرد فن آوری CNC و درایو servo برای تغذیه مواد، اطمینان از بهره وری بالا و دقت قطعه کار سازگار.

2یک ماژول حفاری در هر طرف نصب شده است، با هر ماژول قادر به پذیرش سه حفاری با ابعاد مختلف است.ماژول حفاری حرکت کنترل شده CNC را قادر می سازد تا عمق حفاری را تنظیم کند، اطمینان از موقعیت دقیق سوراخ.

3سرعت چرخش تمام اسپندل ها می تواند به طور مداوم از طریق یک کنورتر فرکانس تنظیم شود، در حالی که سرعت های تغذیه از طریق شیرهای کنترل جریان به طور نامحدود متغیر است.انتقال از تغذیه سریع، کار تغذیه، و عقب نشینی سریع چرخ دنده به طور کامل خودکار است.

4. خط حفاری دارای یک ماژول علامت گذاری واحد است ، با موقعیت های علامت گذاری که به راحتی از قبل برنامه ریزی می شوند. علامت گذاری ، کلیمپ قطعه کار و تغذیه برای حفاری توسط سیستم هیدرولیکی هدایت می شود.اجزای حیاتی از تامین کنندگان معتبر بین المللی خریداری می شوندیک سیستم خنک کننده گردش برای طولانی کردن عمر استفاده از دریل ها ساخته شده است.

5. هر دو عملیات علامت گذاری و حفاری کاملا خودکار است. قطعات نهایی از طریق مکانیسم گردش پنوماتیک تخلیه می شوند.کاهش نیاز به نیروی انسانی و ارائه مزایای قابل توجهی در مقایسه با تولید کنندگان رقابتی.

6. سیستم کنترل شامل کامپیوتر اصلی، servo drives، PLC، سوئیچ های نظارت خارجی و سایر اجزای ضروری است.برنامه ماشینکاری به طور خودکار تولید می شود.علاوه بر این، برنامه می تواند ذخیره شود، بازیابی شود، نمایش داده شود و با توجه به شماره شناسایی قطعه کار منتقل شود.

7خط ماشین آلات با یک دستگاه پشتیبانی و فشار برای پاسخگویی به الزامات پردازش زاویه ها با خم شدن بیشتر مجهز است.

این نمونه ها طیف گسترده ای از مشخصات استاندارد و پیکربندی سوراخ برای فولاد زاویه ای که در ساخت برج های انتقال استفاده می شود را شامل می شود.آنها به کاربران آینده یا بازرسان امکان ارزیابی بصری عملکرد عملیاتی تجهیزات را می دهند، ارائه مرجع روشن و ملموس برای بررسی اینکه آیا تجهیزات با استانداردهای تولید مورد نیاز برای تولید برج های خط انتقال مطابقت دارد

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) ، که برج ها باید در برابر شرایط آب و هوایی شدید و بارهای سنگین مقاومت کنند،این تجهیزات برای پردازش اجزای زاویه ای فولادی که برج ها را تشکیل می دهند ضروری است. این عملیات حفاری و چاپ بر روی زاویه فولاد مورد استفاده در برج بدن، crossarms و دیگر عناصر ساختاری ضروری انجام می شود،اطمینان از ابعاد دقیق و عملکرد قابل اعتماد اتصالدر نتیجه، این تضمین می کند که یکپارچگی ساختاری برج های انتقال در طول عمر خدمات خود را تضمین می کند.
