1500 کیلوگرم ظرفیت بار میز کار برج روبات جوش پا 1.2mm قطر سیم جوش

1500 کیلوگرم ظرفیت بار میز کار برج روبات جوش پا 1.2mm قطر سیم جوش

معرفی محصول:

این تجهیزات به طور عمده برای جوش پایه برج استفاده می شود. به غیر از صفحات تقویت، آن را می تواند جوش 11 بخیه های جوش اصلی بدن اصلی، 1 جوش بخیه تمیز،و جوشکاری گوشه سر مهر و موم.

پارامترهای اصلی:

مشخصات محصول:

1تکرار پذیری: سیستم تکرار پذیری را در محدوده ±0.05 میلی متر حفظ می کند.

2دقت ردیابی: دقت ردیابی از ± 0.1 mm بیشتر نیست.

3پیکربندی مکانیکی: ربات جوشکاری قوس دارای ساختار مکانیکی قوی و قابل اعتماد است که برای دوام طولانی کار مداوم طراحی شده است.

4محدوده عملیاتی: قادر به پذیرش قطعات کار تا 1500 میلی متر است.

5حالت عملیاتی: قطعه کار بر روی یک دستگاه موقعیت دهی نصب شده و سر جوش بر روی یک پایه ربات اختصاصی نصب شده است.موقعیت سنج و ربات در هماهنگی کار می کنند.با استفاده از اسکن روبات بینایی در ارتباط با ردیاب خیاط لیزر، مسیرهای جوش به طور خودکار بدون برنامه ریزی دستی تولید می شوند.این امکان جوش قطعات پیچیده و نامنظم را فراهم می کند، اطمینان از سهولت کار و حداقل الزامات آموزش.

1. سیستم جوش: با یک منبع برق جوش قوس با عملکرد بالا Aotai ادغام شده است ، که از فرآیندهای جوش تراز ، طولی و عمودی ، از جمله MIG ، MAG و TIG پشتیبانی می کند.محدوده جریان و ولتاژ جوش به طور کامل نیازهای قطعات مختلف را برآورده می کند، که ثبات قوس برتر و تشکیل جوش با کیفیت بالا را ارائه می دهد. پارامترها را می توان با دقت تنظیم کرد تا مواد مختلف جوش و ضخامت قطعات را پوشش دهد.

مشعل جوش و لوازم جانبی: مجهز به یک مشعل جوش اپولو با کیفیت بالا و لوازم جانبی مربوطه، از جمله مکانیسم های تغذیه سیم و نوک تماس،اطمینان از عملکرد و بهره وری بهینه جوش.

2تشخیص هوشمند و تبدیل: شامل قابلیت پیشرفته تشخیص هوشمند و تبدیل می شود. به طور خودکار ویژگی های مهم جوش را شناسایی می کند،مانند موقعیت و نوع جوش، از نقشه ها یا برنامه ها، و به سرعت آنها را به دستورات جوش روبات اجرا می کند، و فرآیند را در عرض 30 ثانیه تکمیل می کند.یا رابط های ارتباطی دیگر.

3سیستم کنترل:

1 روش کنترل: سیستم کنترل دیجیتال پیشرفته با مدیریت دقیق مسیر و پارامترهای جوش قابل تنظیم.

2 روش برنامه نویسی: از برنامه نویسی مبتنی بر اسکن بصری پشتیبانی می کند؛ رابط کاربری بدیهی و کاربر پسند است که امکان تنظیم سریع و کنترل دقیق عملیات جوش پیچیده را فراهم می کند.

3 رابط ارتباطی: گزینه های اتصال را برای ادغام با سایر تجهیزات و سیستم های کنترل خط تولید فراهم می کند و عملکرد خودکار بدون مشکل را تسهیل می کند.

4ساختار نصب موقعیت دهنده: چارچوب نصب موقعیت دهنده سفتی و ثبات کافی را برای مقاومت در برابر نیروهای و لرزش های تولید شده توسط ربات و قطعه کار در طول جوش ارائه می دهد.اطمینان از عملکرد قابل اعتماد ربات و دقت جوش مداومطراحی آن نصب، راه اندازی و نگهداری روبات را بدون به خطر انداختن محدوده عملیاتی یا عملکرد آسان می کند.

5سیستم ایمنی: درجه حفاظت: حداقل IP54، قادر به مقاومت در برابر گرد و غبار، رطوبت و سایر عوامل محیطی صنعتی.

6روش واردات روبات: سیستم از چندین روش واردات از جمله واردات نقشه CAD، واردات اسکن بصری و واردات بدون برنامه داده ها و مشخصات جوش پشتیبانی می کند.این گزینه های متنوع تضمین می کند که سیستم کاربر پسند است، کارآمد و راحت.

7سیستم جوش قطعه کار توضیحات: ربات جوش قوس از یک ربات صنعتی 6 محوری با درجه آزادی کامل استفاده می کند.که اجازه می دهد تا مشعل جوش از جهت های مختلف پیچیده به قطعه کار دسترسی داشته باشد. این محل موقعیت های مختلف جوش و هندسه های جوش پیچیده، از جمله جوش منحنی فضایی است.

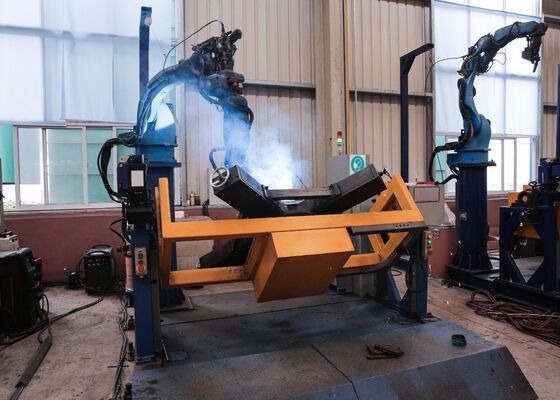

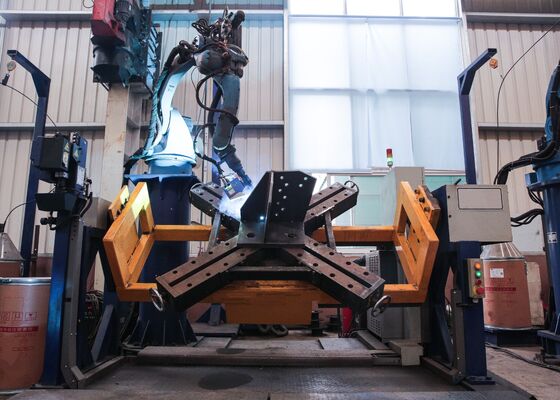

این تجهیزات به طور خاص برای جوشکاری پایه های برج انتقال ساخته شده است، که عملکرد حیاتی در تضمین یکپارچگی ساختاری پایه برج دارد.سیستم قادر به اجرای تمام 11 بخیه جوش اولیه چارچوب اصلی است.، و همچنین جوش تک ریشه ای ، تضمین نفوذ کامل و یکنواخت. علاوه بر این ، به طور موثر جوش کلاه ها و مفاصل گوشه ای را انجام می دهد ،جوش های با کیفیت بالا در تمام نقاط اتصال حیاتیبا اتوماسیون این فرآیندهای ضروری جوش، تجهیزات اطمینان از تراز دقیق، کیفیت جوش یکنواخت و افزایش قدرت ساختاری،که آن را برای ساخت نمونه های اولیه پایه برج مناسب می کند، همانطور که در تصاویر زیر نشان داده شده است.
