46m/Min سرعت چرخش برج پا جوش ربات 4500 * 3500 * 3000mm ابعاد کل ماشین

46m/Min سرعت چرخش برج پا جوش ربات 4500 * 3500 * 3000mm ابعاد کل ماشین

معرفی محصول:

این تجهیزات به طور عمده برای جوش پایه برج استفاده می شود. به غیر از صفحات تقویت، آن را می تواند جوش 11 بخیه های جوش اصلی بدن اصلی، 1 جوش بخیه تمیز،و جوشکاری گوشه سر مهر و موم.

پارامترهای اصلی:

مشخصات محصول:

1تکرار پذیری: تکرار پذیری حداقل ±0.05mm است.

2دقت مسیر: دقت مسیر بالاتر از ± 0.1mm نیست.

3نوع ساختاری: ربات جوش قوس با ساختار مکانیکی بسیار پایدار و قابل اعتماد، قادر به سازگاری با کار مداوم طولانی مدت است.

4محدوده کار: محدوده اندازه قطعات مورد استفاده را شامل می شود تا 1500mm.

5روش کار: قطعه کار بر روی دستگاه موقعیت گذاری قرار داده می شود و سر جوش بر روی یک پایه ربات اختصاصی نصب می شود؛ در طول جوش زدن، ربات موقعیت گذاری به طور همزمان کار می کند.از طریق اسکن و کار با روبات های بینایی، در ترکیب با ردیاب بخیه جوش لیزر، مسیر جوش بدون برنامه ریزی می تواند شکل بگیرد. می تواند هر قطعه کار پیچیده و نامنظم را جوش دهد و کار ساده و یادگیری آسان است.

1. سیستم جوش: مجهز به یک منبع برق جوش قوس با عملکرد بالا Aotai ، پشتیبانی از فرآیندهای جوش تراز ، طولی و عمودی مانند جوش MIG / MAG / TIG.محدوده جریان و ولتاژ جوش با نیازهای پردازش قطعات مورد کار مطابقت دارد، که دارای ثبات قوس عالی و کیفیت تشکیل جوش است. می تواند با دقت مطابق با مواد جوش مختلف و ضخامت قطعه کار تنظیم شود.

مشعل جوش و لوازم جانبی: مجهز به یک مشعل جوش آپولو با کیفیت بالا و لوازم جانبی مرتبط مانند مکانیسم های تغذیه سیم و نوک های تماس ، که کیفیت و کارایی جوش را تضمین می کند.

2تشخیص هوشمند و تبدیل: ویژگی های تشخیص هوشمند و قابلیت های تبدیل:می تواند به طور خودکار ویژگی های مهم جوش (مانند موقعیت جوش و نوع جوش) را از نقشه ها و برنامه ها شناسایی کند و آنها را به سرعت به دستورالعمل های جوش قابل اجرا توسط ربات تبدیل کندداده ها را می توان به سرعت از طریق شبکه، USB و سایر روش های ارتباطی وارد کرد.

3سیستم کنترل:
1 روش کنترل: سیستم کنترل دیجیتال پیشرفته با کنترل دقیق مسیر و تنظیم پارامتر جوش.

2 روش برنامه نویسی: از برنامه نویسی اسکن بصری پشتیبانی می کند؛ رابط برنامه نویسی کاربر پسند و آسان برای استفاده است، برنامه نویسی سریع و کنترل دقیق جوش های پیچیده را امکان پذیر می کند.

3 رابط ارتباطی: مجهز به رابط هایی برای ارتباط با سایر تجهیزات و سیستم های کنترل خط تولید است که امکان یکپارچه سازی خودکار را فراهم می کند.

4ساختار نصب موقعیت دهنده:ساختار نصب موقعیت دهنده دارای قدرت و ثبات کافی برای مقاومت در برابر نیروهای مختلف و لرزش های تولید شده توسط بدن ربات و قطعه کار در طول جوش استطراحی ساختار نصب، نصب روبات، عیب یابی،و نگهداری بدون تاثیر بر محدوده کاری و عملکرد عملیاتی آن.

5سیستم ایمنی: درجه محافظت: حداقل IP54، قادر به مقاومت در برابر گرد و غبار، رطوبت و غیره در محیط های صنعتی.

6روش واردات روبات: روش های واردات شامل واردات نقشه CAD، واردات اسکن بصری و واردات بدون برنامه نویسی اطلاعات و الزامات جوش است.برنامه های متعدد و روش های واردات نقشه در دسترس هستند. این سیستم ساده، آسان برای استفاده، و راحت است.

7. سیستم جوش قطعه کار توضیحات: ربات جوش قوس از یک ربات صنعتی 6 محور درجه آزاد استفاده می کند که به مشعل جوش اجازه می دهد تا به قطعه کار در موقعیت های مختلف پیچیده نزدیک شود.سازگاری با موقعیت های مختلف جوش و اشکال پیچیده جوش، مانند جوش منحنی فضایی.

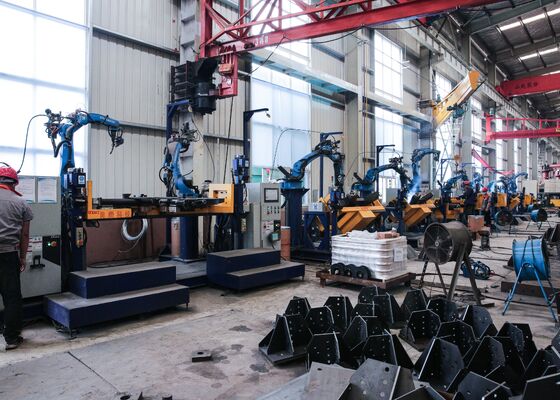

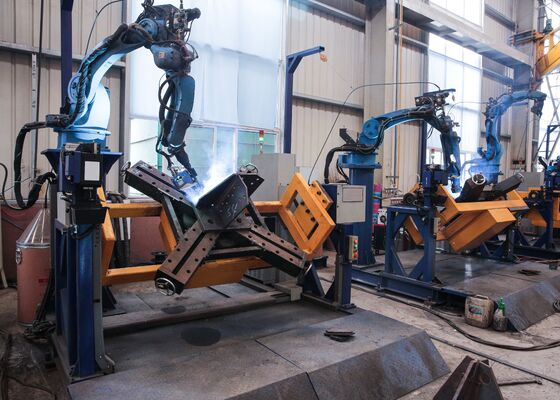

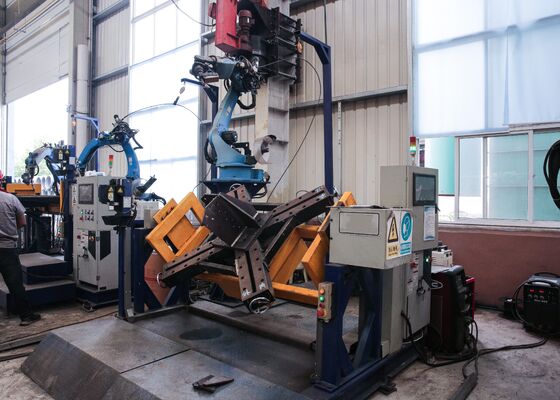

این تجهیزات به طور خاص برای جوشکاری پایه های برج انتقال طراحی شده اند و نقش مهمی در تضمین یکپارچگی ساختاری پایه برج دارند.فراتر از جوش صفحه های سخت کننده، این سیستم قادر به انجام تمام 11 بخیه جوش اولیه از ساختار اصلی، و همچنین جوش تک ریشه عبور، تضمین نفوذ کامل و سازگار است.آن را به طور کارآمد انجام جوش کلپ پایان و مفاصل گوشهبا اتوماسیون این عملیات های ضروری جوش ، تجهیزات تضمین تراز دقیق ، کیفیت جوش سازگار را تضمین می کنند.,و قدرت ساختاری برتر، که آن را برای ساخت نمونه های پایه برج مناسب می کند، همانطور که در تصاویر همراه نشان داده شده است.
