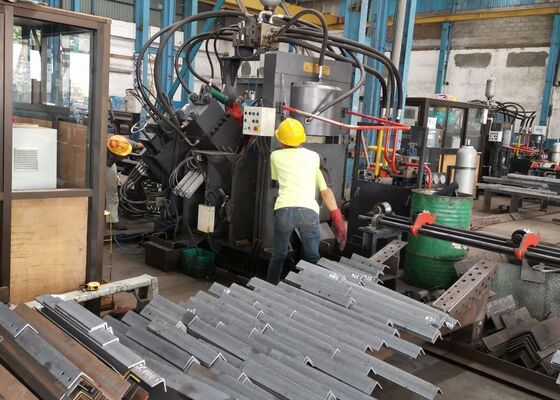

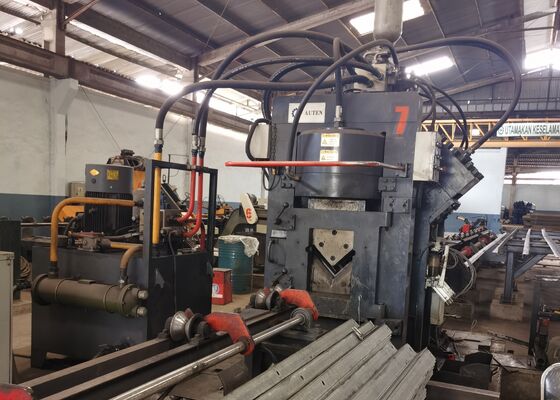

32x7x3m CNC زاویه سوراخ کردن ماشین برش خط 1000/1200KN نیروی علامت گذاری

32x7x3m ابعاد کلی Cnc زاویه سوراخ کردن ماشین برش خط 1000/1200KN نیروی علامت گذاری

معرفی محصول:

خط تولید زاویه CNC سری JNC با سرعت بالا، علامت گذاری و برش عمدتا شامل واحد سوراخ کردن، واحد علامت گذاری، واحد برش، کانویر متقاطع، کانویر چرخش،حمل کننده تغذیه، حمل کننده تخلیه، ماشین تغذیه CNC، سیستم هیدرولیک، سیستم الکتریکی، سیستم پنوماتیک و سایر اجزای حیاتی.به طور خاص برای پردازش خودکار فولاد زاویه ای در ساخت برج طراحی شده است، این خط تولید با کنترل عددی کامل کار می کند و استفاده آسان را تضمین می کند. این قابلیت های تولید خودکار، دقیق، متنوع و در مقیاس بزرگ را فراهم می کند.

پارامترهای محصول:

مشخصات محصول:

1. ماشین سوراخ کردن زاویه ای آهن CNC مجهز به دو یا سه واحد سوراخ کردن است که هر کدام قادر به پشتیبانی از سه اندازه مختلف سوراخ کردن هستند.این واحدها با دقت توسط کنترل عددی (NC) کنترل می شوند.، اطمینان از تنظیم دقیق موقعیت در طول عملیات سوراخ کردن. ماشین قادر به تولید هر دو سوراخ گرد و بیضی است. با قابلیت های تغذیه و سوراخ کردن با سرعت بالا،به طور قابل توجهی کارایی تولید را افزایش می دهدبرای فولاد زاویه ای 50×50×4 میلی متر، این ماشین تولید 9-10 تن در هر شیفت هشت ساعته را به دست می آورد.

2. واحد علامت گذاری ماشین سوراخ کردن زاویه CNC در یک محفظه قوی و با دوام قرار دارد. سیستم علامت گذاری با چهار مجموعه کاست طراحی شده است که می تواند از طریق برنامه نویسی انتخاب شود,انعطاف پذیری برای تنظیم موقعیت علامت گذاری را فراهم می کند. علاوه بر این، دستگاه از یک تکنیک علامت گذاری دیسک با 10 ردیف استفاده می کند، به طور خودکار کاراکترها را بدون نیاز به ورودی دستی انتخاب می کند،بنابراین به طور قابل توجهی افزایش کارایی علامت گذاری.

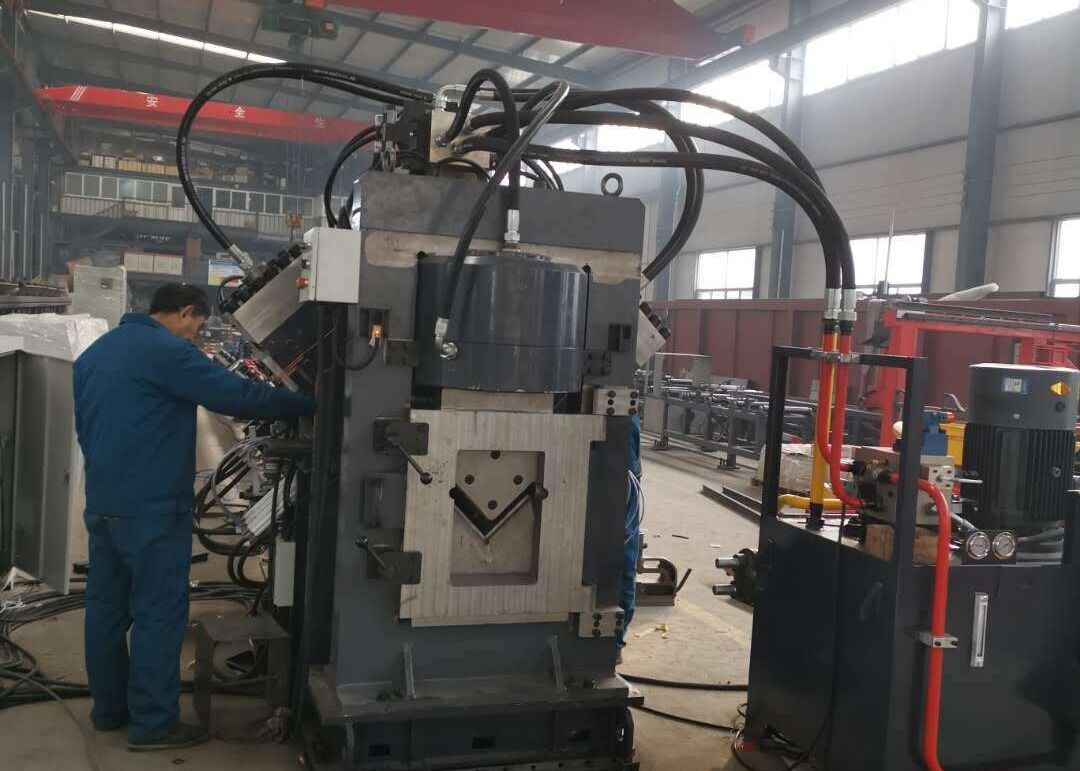

3ماشین برش زاویه ای CNC مجهز به یک واحد برش تک تیغه است که به دلیل قدرت برش استثنایی خود شناخته شده است.که منجر به یک سطح برش تمیز و صاف می شودمحفظه تیغه دارای طراحی درب باز است که امکان جایگزینی سریع و ایمن تیغه را فراهم می کند.

4جدول مواد افقی به طور موثر می تواند میله زاویه را به قفسه مواد چرخش منتقل کند که توسط یک موتور و کاهش دهنده هدایت می شود.این مکانیسم اطمینان از موقعیت دقیق میله زاویه بر روی حامل تغذیه برای پردازش بعدی.

5قطعه کار به طور ایمن توسط یک ماشین تغذیه CNC نگه داشته می شود و پیش می رود، اطمینان از تراز و موقعیت دقیق.واگن تغذیه توسط یک موتور servo و شامل بازخورد از یک کدگر فوتو الکتریکی است، کار در یک سیستم کنترل حلقه بسته برای افزایش دقت.

6. ماشین سنگ شکن و علامت گذاری زاویه ای فولاد CNC از طریق یک سیستم هیدرولیکی کار می کند که عملکرد سنگ شکن، علامت گذاری و برش را هدایت می کند.با یک باتری کامل، و خطوط هیدرولیکی از اتصال های نوع فیروال استفاده می کنند، اطمینان از عملکرد ضد نشت در حالی که تعویض و نگهداری را ساده می کنند.بلوک های اصلی دریچه های هیدرولیکی از برند مشهور آتوس تهیه می شوند، تضمین یک سیستم هیدرولیکی قابل اعتماد و با عملکرد بالا.

7سیستم خنک کننده ایستگاه هیدرولیک گزینه های مختلفی از جمله خنک کننده آب، خنک کننده هوا یا خنک کننده روغن را ارائه می دهد.این انعطاف پذیری به مشتریان اجازه می دهد مناسب ترین روش خنک کننده را بر اساس نیازهای خاص عملیاتی خود انتخاب کنند..

8سیستم کنترل شامل یک کامپیوتر بالا، PLC، موتور سرو، سوئیچ های تشخیص خارجی و سایر اجزای ضروری است. اپراتور به سادگی مشخصات پردازش را وارد می کند.و سیستم به طور خودکار برنامه پردازش مربوطه را تولید می کند. این به طور کامل با فرمت های فایل مانند DXF ، NC و سایر فرمت های ایجاد شده توسط نرم افزار CAD سازگار است. رابط کاربری انسان-ماشین بالا بسیار بدیهی است.که دارای یک صفحه نمایش آسان برای استفاده و عملکرد ساده استاین شامل توابع مانند تجسم گرافیکی قطعات کار، ذخیره سازی داده های گسترده، ردیابی مکان و اطلاعیه های هشدار خطا است.

این نمونه ها، که مشخصات استاندارد و پارامترهای پردازش معمول در صنعت برج زاویه ای فولاد را نشان می دهند، کاربران را قادر می سازد که به طور مستقیم کیفیت پردازش تجهیزات را ارزیابی کنند.دقت، و مهارت های دستی. آنها به عنوان یک معیار ملموس برای ارزیابی عملکرد تجهیزات و مناسب بودن آن برای نیازهای خاص تولید، به این ترتیب تسهیل اطلاعات،تصمیم گیری مبتنی بر داده برای برنامه های کاربردی بالقوه.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) که برج ها در معرض شرایط شدید آب و هوایی و بار سنگین هستند،این تجهیزات نقش مهمی در پردازش قطعات زاویه ای فولادی که ساختار ساختاری اصلی برج ها را تشکیل می دهند، بازی می کنند.. آن را به طور موثر انجام عملیات حفاری و چاپ بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arm و دیگر عناصر ساختاری ضروری،اطمینان از ابعاد دقیق و اتصالات قوی که ثبات کلی و یکپارچگی ساختاری برج ها را حفظ می کند.
