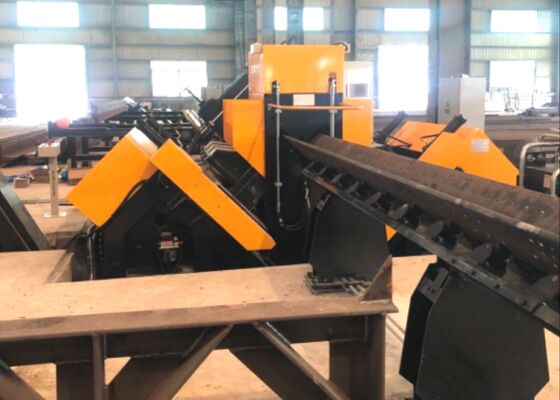

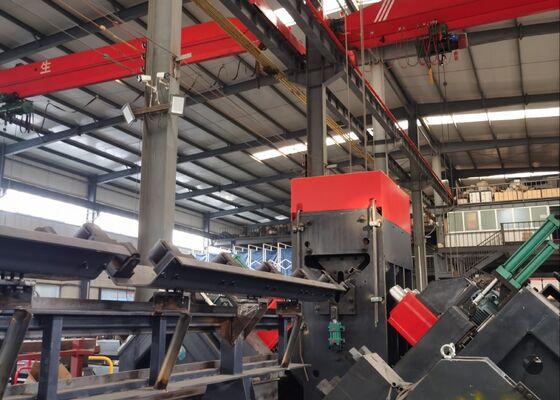

دستگاه خط زاویه CNC سایز نبشی تا ۲۵۰x۲۵۰x۳۲ میلی‌متر با قابلیت سوراخکاری و علامت‌گذاری

دستگاه خط زاویه ای CNC اندازه های زاویه ای فولاد تا 250x250x32m با قابلیت علامت گذاری حفاری

معرفی محصول:

خط ماشین سوراخ و علامت گذاری زاویه ای CNC به دقت برای حفاری و علامت گذاری فولاد زاویه ای بزرگ و با قدرت بالا که در برج های خط انتقال استفاده می شود طراحی شده است.این سیستم تضمین حفاری دقیق از تمام سوراخ در فولاد زاویه، کیفیت سوراخ استثنایی و دقت موقعیت را تضمین می کند. علاوه بر این، کارایی تولید را بهبود می بخشد در حالی که درجه بالایی از اتوماسیون را ارائه می دهد.

پارامترهای اصلی:

مشخصات محصول:

1خط تولید با یک سیستم بارگیری خودکار مجهز است که شامل یک کانال تغذیه افقی، یک قفسه بارگیری چرخش و یک سیستم بارگیری خودکار است.همه توسط یک مکانیسم تغذیه پیچیده کار می کننداین ادغام تضمین می کند که یک جریان کار بی نقص و کارآمد برای تمام عملیات حفاری و فولاد پرتاب بر روی فولاد زاویه است.حذف نیاز به مداخله دستی و به طور قابل توجهی به حداقل رساندن نیازهای نیروی کار برای اپراتورها.

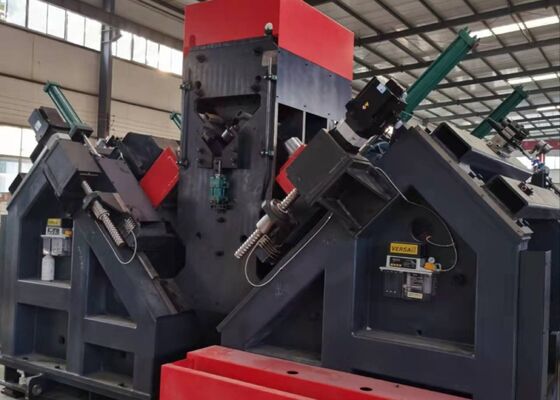

2اسپندل حفاری مجهز به اسپندل دقیق تایوان BT40 است که دارای مایع خنک کننده داخلی برای بهبود کارایی و دقت حفاری است.واحد حفاری شامل شش سر CNC حفاری است، با سه نصب شده در هر طرف از فولاد زاویه.سر در هر دو طرف قادر به حفاری همزمان سوراخ از قطر یکسان و فاصله سازگار از انتهای بالای فلنج های زاویه ای فولاد.

3این نرم افزار دارای یک رابط دو زبانه چینی / انگلیسی است که باعث آسان شدن ناوبری و نمایش واضح نقشه های قطعه کار می شود.

4. فرآیند برنامه نویسی ساده و کارآمد است؛ کاربران فقط نیاز به ورودی ابعاد قطعه کار، قطر سوراخ، فاصله، و مقدار به طور خودکار تولید برنامه. علاوه بر این،نرم افزار CAD / CAM lofting می تواند برای تبدیل فایل صاف استفاده شودسیستم کاملا با فایل های NC1 که توسط نرم افزار TEKLA تولید می شوند سازگار است.

5اجزای هیدرولیک، پنوماتیک و الکتریکی کلیدی از مارک های شناخته شده و با عملکرد بالا خریداری می شوند تا قابلیت اطمینان استثنایی و طول عمر عملیاتی طولانی را تضمین کنند.

6این سیستم مجهز به یک عملکرد خود تشخیصی یکپارچه است که تشخیص خطای کارآمد و رفع مشکل را تسهیل می کند.

7یک واحد برش اختیاری در دسترس است که دارای مکانیسم برش دو تیغه ای است که برای افزایش عملکرد طراحی شده است.

این نمونه ها نشان دهنده انواع مشخصات استاندارد و پیکربندی سوراخ از فولاد زاویه ای است که به طور معمول در ساخت برج های خط انتقال استفاده می شود.آنها به عنوان یک مرجع بصری برای کاربران آینده نگر یا بازرسان برای ارزیابی عملکرد عملکردی تجهیزات عمل می کنند.، ارائه معیارهای مشخص و قابل اندازه گیری برای تعیین اینکه آیا تجهیزات با استانداردهای تولید مورد نیاز برای ساخت برج خطوط انتقال مطابقت دارند.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) که برج های انتقال در معرض شرایط شدید آب و هوایی و بار سنگین هستند،این تجهیزات نقش مهمی در پردازش قطعات زاویه ای فولادی که چارچوب اصلی حمل کننده برج ها را تشکیل می دهند، ایفا می کنند.. آن را به طور موثر انجام حفاری و استامپ عملیات بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arms و دیگر عناصر ساختاری ضروری،اطمینان از دقت ابعاد دقیق و عملکرد پیوسته اتصالدر نتیجه، نقش کلیدی در حفظ یکپارچگی ساختاری طولانی مدت و ثبات برج های انتقال در طول عمر عملیاتی آنها دارد.
