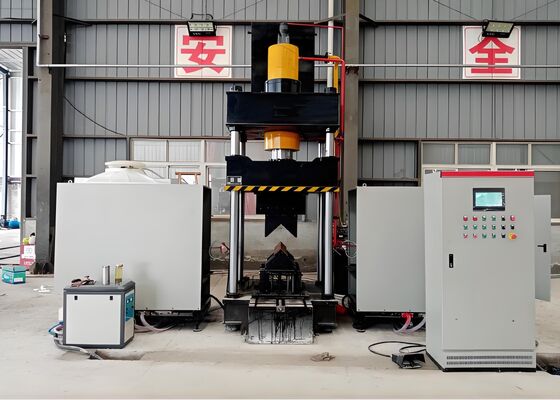

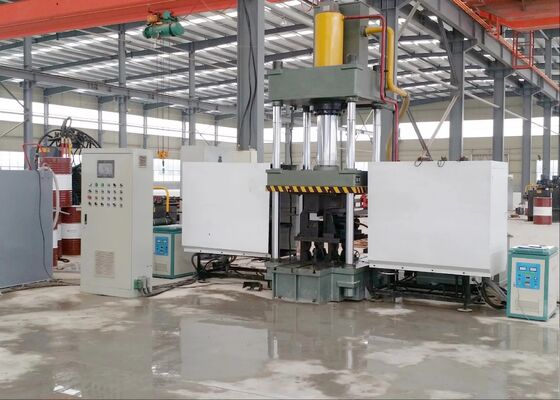

مدل HQ360-900 ماشین خم کردن صفحه زاویه ای CNC 2-20mm ضخامت صفحه خم
معرفی محصول:
این ماشین خم کردن حرارتی CNC به دقت طراحی شده و به شدت در خانه آزمایش شده است تا خم دقیق پروفایل های زاویه ای فولاد و ورق های فلزی صاف را تضمین کند.آن را به طور خاص طراحی شده است برای پاسخگویی به نیازهای تولید دقیق از بخش هایی مانند ساخت و ساز فولاد ساختاری، ساخت قطعات مکانیکی و فلزات معماری. با دقت شکل گیری برجسته و عملکرد عملیاتی قابل اعتماد،این سیستم تضمین می کند که پانل های زاویه خم شده فولاد و فلزی با مشخصات دقیق ابعاد و ساختاری مطابقت داشته باشند.، در نتیجه پیشرفت یکپارچه در مراحل بعدی تولید را تسهیل می کند.
پارامترهای محصول:
| مدل |
HQ250-700 |
HQ360-900 |
| فشار مخزن روغن (kN) |
1600 |
3150 |
| اندازه خم شدن دو طرفه بیرونی (Heel up) (ملی متر) |
L80*7~L250*32 |
L80*7~L360*40 |
| درجه خم شدن دو طرفه برای زاویه ها (°) |
30° |
30° |
| محدوده خم شدن واحد زاویه ای فولاد به جلو (ملی متر) |
L80*7~L200*20 |
L100*10~L300*30 |
| درجه خم شدن واحد زاویه ای فولاد به جلو (°) |
20 درجه |
20 درجه |
| ضخامت صفحه خم (ملی متر) |
2 تا 16 |
2 تا 20 |
| عرض صفحه خم (ملی متر) |
700 |
900 |
| درجه خم شدن صفحات (°) |
90° |
90° |
| محدوده زاویه باز و بسته شدن (ملی متر) |
L80*7~L200*16 |
L100*10~L300*30 |
| زاویه باز کردن و درجه بسته شدن (°) |
16° |
16° |
| ضربه تانک روغن (ملی متر) |
800 |
950 |
| حداکثر ارتفاع باز کردن (ملی متر) |
1300 |
1400 |
| قدرت موتور (کیلو وات) |
15 |
22 |
| قدرت گرمایش (کیلو وات) |
60*2 |
120*2 |
| محور CNC |
3 |
3 |
| ظرفیت مخزن روغن (L) |
630 |
720 |
| اندازه کل (m) |
3.5x4.5x41 |
4.2x4.5x41 |
مشخصات محصول:
1این سیستم مجهز به یک کنترلر منطق قابل برنامه ریزی (PLC) با کنترل عددی کامپیوتری (CNC) است و دارای یک رابط رابط لمسی است.امکان ورود داده های کارآمد و نظارت در زمان واقعی بر پارامترهای عملیاتیاین تنظیمات تجربه یکپارچه و کاربر پسند برای وظایف عملیاتی معمول را تضمین می کند.
2این ماشین شامل پیشرفته ترین تکنولوژی حرارتی فرکانس فوق صوتی هوشمند است که به طور قابل توجهی کارایی تولید را افزایش می دهد، هزینه های تولید را کاهش می دهد،و اطمینان از انطباق کامل با استانداردهای زیست محیطی و قانونی تاسیسات.
3به عنوان یک راه حل جامع و همه در یک، این تجهیزات نیاز به ابزار اضافی یا تنظیم قالب را از بین می برد و در نتیجه فرآیند تنظیم کل تولید را ساده و بهینه می کند.
4با استفاده از تکنولوژی کنترل عددی کامپیوتری (CNC) ، این سیستم خم دقیق قطعات را تضمین می کند.به طور مداوم حفظ استانداردهای کیفیت محصولات سختگیرانه در حالی که همزمان افزایش بهره وری تولید کلی.
5این تجهیزات مجهز به یک سیستم هیدرولیک کاملاً یکپارچه و یک واحد کنترل الکتریکی پیچیده است که یک پیکربندی دقیق را ارائه می دهد که عملکرد بدیهی و کاربر پسند را تضمین می کند.,عملکرد قابل اعتماد و ایمن و ظرفیت برای پاسخگویی به خواسته های تولید حجم بالا.
6تکنولوژی فشار سرد برای پردازش قطعات فولادی زاویه ای با ابعاد تا L100 × L100 × 10 (ملی متر) مناسب است، با این شرط که زاویه خم مورد نیاز بیش از 5 درجه نباشد.
7زمان چرخه استاندارد برای عملیات فشار سرد 10 ثانیه در هر قطعه کار است.در حالی که چرخه پردازش حرارتی 120 ثانیه در هر واحد است (مربوط به درجه مواد و مشخصات ابعاد اجزای پردازش شده)علاوه بر این، تولید تنها زمانی آغاز می شود که دمای گرمایش به 800 درجه سانتیگراد برسد (مرحله داغ قرمز) ،با پارامترهای فرآیند که به طور دقیق بر اساس نوع ماده و زاویه انعطاف مورد نیاز تعیین شده اند.
8در طول مرحله درمان حرارتی، پس از تنظیم پارامترهای فرآیند،اپراتورها می توانند چرخه را با فشار دادن دکمه شروع یا فعال کردن سوئیچ پدال پا برای شروع توالی عملیات کاملا خودکار آغاز کنند.این توالی به یک مجموعه از مراحل از پیش تعریف شده، از جمله تغذیه گرمایش، استفاده از انرژی حرارتی، بازخورد عناصر گرمایش پس از اتمام،چسباندن و فشرده سازی قطعه کار، حمل و نقل، و در نهایت، تخلیه و بازیابی قطعه کار شده.
9در حالت پردازش حرارتی یکپارچه و فشار سرد، پس از تنظیم پارامترهای فرآیند، عملیات فشار سرد می تواند بلافاصله آغاز شود.فشار رام نیاز به بازگشت به موقعیت اصلی خود را ندارددر عوض، قالب فشار پایین تر برای ایجاد یک فضای 100 میلی متر بالا می رود، که برداشتن بدون تلاش قطعه کار را تسهیل می کند.این جریان عملیاتی بهینه شده به طور قابل توجهی بهره وری کلی فرآیند را بهبود می بخشد.

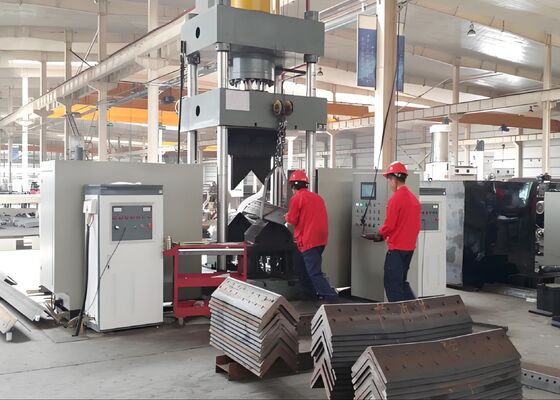

اين نمونه هاي آزمايشي که از خط توليد ماشين هاي سوراخ، برش و علامت گذاري زاويه اي فولاد گرفته شده اندمطابق با مشخصات استاندارد و پارامترهای پردازش به طور گسترده ای در صنعت برج زاویه ای فولاد استفاده می شودآنها به کاربران یک معیار نهایی برای ارزیابی کیفیت پردازش، دقت، و کیفیت دستگاه را ارائه می دهند.و شاخص های کلیدی عملکرد که نشان دهنده توانایی تجهیزات برای پاسخگویی به الزامات عملیاتی دقیق ساخت برج زاویه ای استیل است.
در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) ، که برج های انتقال در معرض شرایط آب و هوایی سخت و بارهای ساختاری قابل توجهی هستند،این تجهیزات نقش مهمی در پردازش قطعات زاویه ای فولادی که چارچوب اصلی حمل کننده برج ها را تشکیل می دهند، ایفا می کنند.. این به طور مداوم انجام حفاری و کار stamping بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arms و دیگر عناصر ساختاری حیاتی،اطمینان از دقت استثنایی و یکپارچگی ساختاری قابل توجهاین فرآیند به طور قابل توجهی دوام کلی برج های انتقال را افزایش می دهد که برای عملکرد قابل اعتماد و مداوم سیستم های انتقال برق UHV بسیار مهم است.
