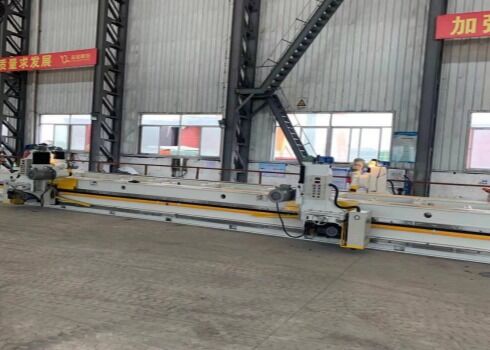

100-1500mm/Min سرعت آسیاب دو محرک دو قدرت ماشین آسیاب سر
خلاصه:
ماشین آسیاب سری XB بدون پرتو فشار یک تجهیزات آسیاب جدید پیشرفته و کارآمد است که به طور مستقل توسط شرکت ما توسعه یافته و تولید شده است.و این تنها محصولی است که یک ثبت اختراع مدل مفید ملی صادر شده توسط اداره ثبت اختراع دولتی را به دست آورده است.به طور گسترده ای در تولید تجهیزات در صنایع مانند ظروف فشار، دیگ، ساخت کشتی، قالب سازی بزرگ و ماشین آلات، سازه های فولادی، قدرت و مواد شیمیایی استفاده می شود.و به خصوص برای آسیاب کردن صفحات آلیاژ ویژه و مواد جدید مناسب است، و همچنین برای پردازش پیش جوشکاری صفحات.
ترکیب تجهیزات:
تجهیزات عمدتا از قسمت های زیر تشکیل شده است: (1) تخت ماشین، (2) میز کار (با چک الکترومغناطیسی) ، (3) ریل راهنما، (4) ستون بلند، (5) سر قدرت آسیاب، (6) کارتن قدرت،(7) سر برش فرنس، (8) جعبه کنترل الکتریکی، (9) دستگاه روان کننده، (10) دستگاه رسانا، (11) دستگاه محافظ، (12) دستگاه موقعیت، (13) دستگاه پشتیبانی مواد، (14) رنگ، (15) سر برش ابزار برش.
مشخصات:
| نه |
پست ها
|
مقدار پارامتر |
واحد
|
ملاحظات
|
| 1 |
طول فرش موثر
|
3000 |
mm |
دو سر قدرت به طور همزمان در یک مسیر در یک گذر برش می دهند و به یک برش موثر 3000 میلی متر می رسند.
|
| 2 |
ضخامت صفحه ماشینکاری
|
5 تا 300 |
mm |
|
| |
عرض صفحه ماشینکاری
|
100 |
mm |
عرض ورق حداقل 100 میلی متر
|
| 3 |
زاویه آسیاب |
0-85،
-45-0
|
o |
زاویه کج جلویی: 0°85°
زاویه شیب پشت: 0 ∼ 45°
|
| 4 |
سرعت سریع عبور
|
2500 |
mm/min |
|
| 5 |
سرعت آسیاب |
100 تا 1500 |
mm/min |
بر اساس ماده و عمق برش
|
| 6 |
حداکثر ضربه تراش افقی |
≥300 میلی متر |
|
| 7 |
حداکثر حرکت عمودی فرش |
≥500 میلی متر |
|
| 8 |
خشکی سطح ماشینکاری |
Ra3.2-125 |
بر اساس سرعت راه رفتن
|
| 9 |
راست بودن خط راهنمای تخت
|
≤0.40mm/3000 |
یک طرفه |
| 11 |
سرعت سر قدرت آسیاب
|
960 |
r/min |
نوع سیاره ای بدون روغن DLT-2، ساده و عملی |
| 13 |
قطر برش فرنس
|
125 |
mm |
یونیورسال 160
|
| 14 |
تعداد چک های الکترومغناطیس دائمی (قیمت چک 400x220)
|
6 |
تنظیم شده |
تولید شده توسط یک تولید کننده حرفه ای، توسط شرکت ما ساخته نشده است |
| 15 |
قدرت مکش الکترو-مغناطیس دائمی |
3 |
T |
|
| 16 |
دستگاه توقف دستی مواد
|
4 |
تنظیم شده |
راست بودن 0.40mm/30000
|
| 17 |
قاب اصلی مواد پشتیبان
|
5 |
تنظیم شده |
1.2M/سطح بالایی با رول های جهانی |
| 18 |
ارتفاع میز کار از زمین |
900 |
mm |
ارتفاع پد نصب 50mm
|
| 19 |
عرض میز کار
|
520 |
mm |
عرض عمودی میز کار |
| 20 |
طول واقعی قفل کردن میز کار |
3000 |
mm |
طول کل میز کار: 5500mm
|
| 19 |
قدرت موتور تغذیه
|
1.5 |
KW |
مبدل فرکانس Schneider Electric
|
| 20 |
قدرت موتور آسیاب
|
7.5 |
KW |
کنترل سرعت فرکانس متغیر، کنورتر فرکانس اشنایدر الکتریک |
| 21 |
قدرت موتور بلند کردن
|
0.75 |
KW |
|
| 22 |
قدرت موتور پمپ روغن روان کننده |
100 |
W |
|
| 23 |
ابعاد تجهیزات
|
طول 5500mm × 2700mm (شامل قاب پشتیبان) × ارتفاع 2100mm
|
| 24 |
منبع برق |
سه فاز سه سیم 380VAC (±15٪) ، 50Hz (±1Hz)
|
| 25 |
شرایط محیط زیست
|
-10 درجه سانتیگراد تا -45 درجه سانتیگراد رطوبت نسبی: 20٪ تا 95٪
|
| 26 |
سر و صدا در حالت بیکار ماشین آلات
|
<85dB ((A) |
| 27 |
ارتفاع |
<1500 متر |
ویژگی های ساختاری:
1. دو محرک دو قدرت سر:
سر دو قدرت به دو واحد مستقل محرک و قدرت فرز نصب شده بر روی ریل راهنمای ماشین فرز XB-3 متر (فاصله فرز موثر) اشاره دارد.این دو واحد می تواند به صورت جداگانه و یا در کنار هم کنترل شود، که امکان فرش همزمان یا جداگانه از مختلف bevels و سطوح پایان ورق فلز.
حداکثر طول واقعی برش در هر دستگاه با دو سر قدرت: 3 متر برای XB-3.
طول تجهیزات و ابعاد نصب واقعی میز: با توجه به نصب دو مکانیسم راه رفتن و دو سر قدرت در یک ریل راهنما، هنگام فرش کردن یک ورق فلزی 3 متری،طول واقعی برش هر سر برش و آزاد کردن ابزار باید در نظر گرفته شود.بنابراین طول ريل راهنما بايد 5.5 متر باشد طول کل تجهیزات: 5.5 متر
عملکرد کلاه های دو محرک دو قدرت این است: هنگام فرش کردن صفحات ضخیم با زاویه های بزرگ و مجازات بزرگ، که یک کلاه قدرت نمی تواند برش را در یک عملیات تکمیل کند،دیگر سر قدرت آسیاب مقدار برش باقی ماندهاین اجازه می دهد تا هر دو سر قدرت برای تکمیل برش در یک عملیات، از بین بردن نیاز به یک سر قدرت به فرش جلو و عقب چندین بار.زمانی که لبه های پایینی و پیچ ها مورد نیاز هستند، تنظیم زاویه سر قدرت اجازه می دهد تا برای یک برش واحد. (دو محرک، دو قدرت سر فریز از ورق فلز با دو طرفه beveling بهبود بهره وری تولید،نیاز به چرخاندن و دوباره قرار دادن ورق های بزرگ را از بین می برد، و ایمنی را افزایش می دهد.)
2چک های الکترومغناطیسی روی میز: میز از چک های الکترومغناطیسی برای تثبیت قطعه کار استفاده می کند، کار را راحت می کند و فضای نصب کافی را فراهم می کند.ابعاد هر چک (عرض × طول): 220 × 400 میلی متر، با 6 گروه در امتداد طول، به طور موثر کاهش فاصله مکش میز.
3. قطعات کامل سخت شده راه آهن راهنما: (ترکیب بالا) ابعاد راه آهن راهنما: 40 * 80 * 600 میلی متر، ماده: 40CrMo، کاملاً سخت شده، با فرکانس بالا به سختی HRC48-50 خاموش شده است ،زمین دقیق برای اطمینان از مونتاژ قطعات دقیقاگر تجهیزات برای مدت طولانی استفاده شده باشد، ریل های راهنما را می توان برای تعمیر یا تعویض، بازگرداندن دقت و افزایش عمر تجهیزات حذف کرد.راست بودن: 0.40mm/3000mm
4موتور قدرت برش: قدرت به 7.5 KW افزایش یافت، با استفاده از یک موتور نام تجاری با کنترل سرعت فرکانس متغیر، مناسب برای قدرت های مختلف ورق فلزی.
5زاویه آسیاب سر قدرت: هر دو سر قدرت می توانند هر زاویه ای را از -45 ° تا 85 ° تنظیم کنند.
6. سر برش فرنس: استفاده از یک سر برش 75 درجه با قدرت بالا (Φ125-Φ160) برای کاهش منطقه تماس برش، کاهش دمای برش و کاهش لباس ابزار.
7کاهش دهنده سفر: سطح دندان سخت شده در موازات شاخه چرخ دار کم سر و صدا کاهش دهنده تورک بالا.
مدل: FCA77/142.27-IEC90B5/YF90L-4 تنظیم سرعت تبدیل فرکانس، با یک ماژول جدایی برای اتصال به موتور (در مدل های معمولی، اگر موتور آسیب دیده باشد،کاهش دهنده باید به طور همزمان تعمیر شود).
8سرعت سفر آسیاب: سرعت آسیاب با تنظیم سرعت تبدیل فرکانس موتور تغذیه برای پذیرش مواد، ضخامت ها، زاویه های منحنی و اندازه های مختلف تنظیم می شود.سرعت فرش معمولی 100 تا 1000 میلی متر در دقیقه است..
9طراحی ماشین یکپارچه: برای بهبود دقت مستقیم و سفت بودن کلی ماشین فرز، این طراحی از یک طراحی یکپارچه استفاده می کند.
10قاب پشتیبان: با توجه به حداکثر عرض صفحه مربع مورد استفاده 2 متر است، طول قاب پشتیبان به 1.2 متر افزایش می یابد.عرض میز نیز برای حمایت بهتر از صفحه فولاد طراحی شده است. اين ماشين مجهز به 5 مجموعه از قفسه هاي حمايت مواد است.
11. موقعیت استاندارد با میز کار نزدیک به سر قدرت آسیاب است. یک دستگاه توقف دستی مواد طراحی شده است.این دستگاه باید قبل از شروع فرش به صورت دستی برداشته شود..
1295درصد قطعات الکتريکي در اين فرينز ماشين از برند "شنايدر الکتريک" هستند.
13ابعاد تجهیزات: طول × عرض × ارتفاع 5500 × 2700 × 2100 mm
