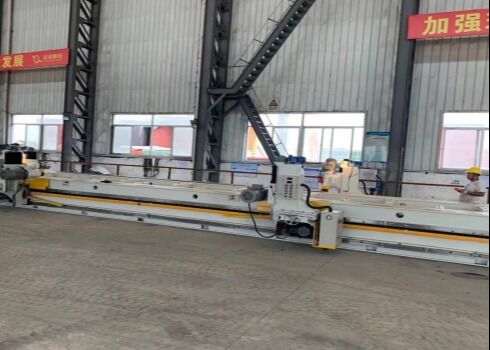

3000mm طول آسیاب بدون شعاع دو محرک دو قدرت سر آسیاب مدل XB-3

3. ریل‌های راهنمای کاملاً سخت شده قطعه‌ای: (پیکربندی برتر) ابعاد ریل راهنما: 40*80*600 میلی‌متر، جنس: 40CrMo، کوئنچ و تمپر شده یکپارچه، سخت شده با فرکانس بالا تا سختی HRC48-50، سنگ‌زنی دقیق برای اطمینان از اتصال قطعه‌ای دقیق. اگر تجهیزات برای مدت طولانی استفاده شده باشد، ریل‌های راهنما را می‌توان برای تعمیر یا تعویض برداشت تا دقت بازیابی شده و عمر تجهیزات افزایش یابد؛ راستای نباید از 0.40 میلی‌متر بر 3000 میلی‌متر تجاوز کند.

4. ستون بالابر: ستون به لغزنده پیچ شده است. لغزنده از چدن با استحکام بالا (HT-250) ساخته شده است که به صورت یکپارچه ریخته‌گری شده و سپس ماشین‌کاری شده است. لغزنده می‌تواند روی ریل‌های راهنمای بستر به چپ و راست حرکت کند، در حالی که ستون می‌تواند به صورت عمود بر بستر به جلو و عقب حرکت کند. پیچ لغزنده بالابر روی ستون توسط موتور و کاهنده هدایت می‌شود تا بالابر و پایین‌برنده الکتریکی یا بالابر دستی را انجام دهد. سوئیچ‌های حد در هر دو طرف بالا و پایین ستون بالابر نصب شده‌اند تا اطمینان حاصل شود که هد قدرت به دلیل سهل‌انگاری اپراتور در حین بالابر از محدوده حرکتی خود تجاوز نمی‌کند و در نتیجه از حوادث جلوگیری می‌شود.

5. هد فرز از یک هد فرز با کیفیت بالا و ساخت خود شرکت که به طور خاص برای دستگاه‌های فرز لبه طراحی شده است (یک محصول پایدار که به طور مستقل توسط شرکت طراحی و تولید شده است) استفاده می‌کند. هد فرز روی یک لغزنده بالابر در سمت چپ ستون نصب شده است و می‌تواند با پیچ لغزنده ستون به صورت الکتریکی بالا و پایین برود. برای تنظیمات دقیق، تنظیم دستی برای اطمینان از ایمنی و دقت در حین تنظیم ابزار لازم است. شفت دنده کرمی روی لغزنده می‌تواند با زاویه‌ای متناسب با صفحه افقی کج شود و امکان ماشین‌کاری سطح جلویی (0-85 درجه) و سطح پایینی (0--45 درجه) یا پخ را فراهم می‌کند. سرعت تغذیه فرزکاری را می‌توان در هر زمان برای برآورده کردن نیازهای فرزکاری با هر سرعتی و بازگشت سریع تنظیم کرد. همچنین دارای قابلیت فرزکاری رفت و برگشتی است.

6. واگن قدرت دارای طراحی بزرگ و غیر استاندارد است و یک واحد جداگانه طراحی شده است. چرخ‌دنده‌ها و کاهنده‌ها روی لغزنده بزرگ نصب شده‌اند و چرخ‌دنده‌ها روی دنده ریل راهنما درگیر می‌شوند. یک کاهنده کم‌صدا و با گشتاور بالا با چرخ‌دنده‌های مارپیچ موازی سخت شده، دستگاه را از طریق یک موتور فرکانس متغیر هدایت می‌کند. مبدل فرکانس، از طریق یک کنترلر، امکان تنظیم سرعت بدون پله مکانیزم حرکتی را فراهم می‌کند. سرعت‌های دقیق حرکتی و فرزکاری بر روی نمایشگر دیجیتال روی پنل کنترل دستگاه فرز نمایش داده می‌شوند. این کار راحت، سریع و بسیار کارآمد است. این دستگاه دارای دو واگن قدرت مستقل است که می‌توانند به طور مستقل یا مشترک کنترل شوند. یک دستگاه ایمنی ضد برخورد بین دو واگن نصب شده است.

7. هد فرز: هد فرز این دستگاه از یک هد فرز با کیفیت بالا و تولید داخلی که مخصوص دستگاه فرز است و مطابق با استانداردهای ملی است، استفاده می‌کند. بر اساس الزامات ماشین‌کاری مشتری برای صفحات فولادی با استحکام بالا Q345D، از یک هد فرز 75 درجه با قطر 125-160 میلی‌متر برای کاهش سطح تماس برش، کاهش دمای برش و کاهش سایش ابزار استفاده می‌شود. می‌توان از تیغه‌های کاربیدی آلیاژ بالا سری YW استفاده کرد.
