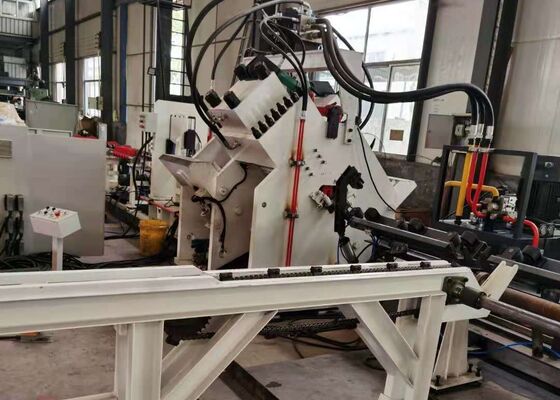

خط آلة ثقب القطع بزاوية فولاذية CNC بشفرة مزدوجة أو مفردة بسرعة تغذية 80 مترًا في الدقيقة

دو یا تک تیغه Cnc فولاد زاویه برش ماشین سوراخ کردن خط 80m/min سرعت تغذیه

معرفی محصول:

خط تولید زاویه CNC سری JNC با سرعت بالا، علامت گذاری و برش عمدتا شامل واحد سوراخ کردن، واحد علامت گذاری، واحد برش، ناقل متقاطع، ناقل چرخش،حمل کننده تغذیه، ناقل تخلیه، ماشین تغذیه CNC، سیستم هیدرولیکی، سیستم الکتریکی، سیستم پنوماتیک و سایر اجزای ضروری.به طور خاص برای پردازش خودکار فولاد زاویه ای در ساخت برج طراحی شده است، این خط تولید با کنترل عددی کامل کار می کند و عملکرد کاربر پسند را تضمین می کند.

پارامترهای محصول:

مشخصات محصول:

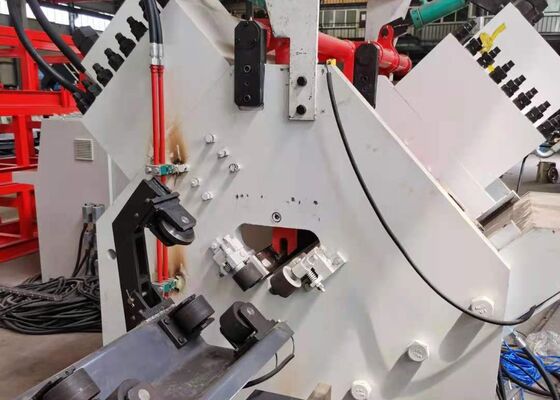

1. ماشین سوراخ کردن زاویه ای آهن CNC با دو یا سه واحد سوراخ کردن مجهز است که هر کدام قادر به گنجاندن سه اندازه مختلف سوراخ هستند.این واحدها با دقت توسط کنترل عددی (NC) کنترل می شوند.، اطمینان از تنظیم دقیق موقعیت برای عملیات سوراخ کردن. ماشین قادر به تولید هر دو سوراخ گرد و بیضی است. با قابلیت های تغذیه و سوراخ کردن با سرعت بالا،به طور قابل توجهی باعث افزایش بهره وری تولید می شود.برای فولاد زاویه ای 50×50×4 میلی متر، این ماشین ظرف یک شیفت هشت ساعته، تولید 9-10 تن را به دست می آورد.

2. واحد علامت گذاری ماشین CNC سوراخ کردن زاویه ای در یک محفظه قوی و با دوام قرار دارد. سیستم علامت گذاری با چهار مجموعه کاست طراحی شده است که می تواند از طریق برنامه نویسی انتخاب شود،ارائه انعطاف پذیری برای تنظیم موقعیت علامت گذاریعلاوه بر این، دستگاه از یک تکنیک علامت گذاری دیسک با 10 ردیف استفاده می کند، که به طور خودکار بدون نیاز به ورودی دستی، کاراکترها را انتخاب می کند و در نتیجه به طور قابل توجهی کارایی علامت گذاری را بهبود می بخشد.

3ماشین برش زاویه ای CNC مجهز به یک واحد برش تک تیغه است که به دلیل قدرت برش برتر خود شناخته شده است. هر برش بدون اتلاف مواد انجام می شود.که منجر به یک سطح برش تمیز و صاف می شودمحفظه تیغه دارای یک طراحی درب باز است که جایگزینی سریع و ایمن تیغه را تسهیل می کند.

4جدول مواد افقی به طور موثر می تواند میله زاویه را به قفسه مواد چرخش منتقل کند که توسط یک موتور و کاهش دهنده کار می کند.این مکانیسم اطمینان از موقعیت دقیق میله زاویه بر روی حامل تغذیه برای پردازش بیشتر.

5. قطعه کار به طور ایمن توسط یک ماشین تغذیه CNC نگه داشته می شود و پیش می رود ، که تنظیم و موقعیت دقیق را تضمین می کند.واگن تغذیه توسط یک موتور servo رانده می شود و شامل بازخورد از یک کدگر فوتو الکتریکی است، که در یک سیستم کنترل حلقه بسته برای دقت بیشتر کار می کند.

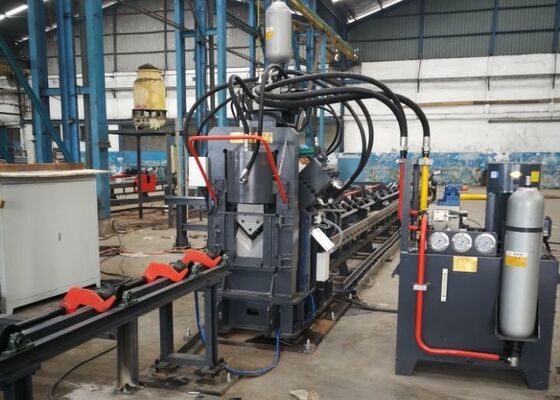

6. ماشین سنگ شکن و علامت گذاری زاویه ای فولاد CNC از طریق یک سیستم هیدرولیکی کار می کند که عملکردهای سنگ شکن، علامت گذاری و برش را تقویت می کند.آن را با یک ایستگاه هیدرولیک با سرعت بالا که شامل یک انبوه کننده مجهز است، و خطوط هیدرولیکی دارای اتصال های نوع فیروول هستند که عملکرد ضد نشت را تضمین می کنند و تعویض و نگهداری را ساده می کنند.بلوک های اصلی دریچه های هیدرولیکی از برند معتبر آتوس تهیه می شوند، تضمین یک سیستم هیدرولیک قابل اعتماد و با عملکرد بالا.

7سیستم خنک کننده ایستگاه هیدرولیک گزینه های متعددی از جمله خنک کننده آب، خنک کننده هوا یا خنک کننده روغن را فراهم می کند.این تنوع به مشتریان اجازه می دهد مناسب ترین روش خنک کننده را بر اساس نیازهای خاص عملیاتی خود انتخاب کنند..

8. سیستم کنترل شامل یک کامپیوتر بالا، PLC، سرو موتور، سوئیچ های تشخیص خارجی، و دیگر اجزای حیاتی است. اپراتور به سادگی ورودی الزامات پردازش،و سیستم به طور خودکار برنامه پردازش مربوطه را تولید می کند. این به طور کامل با فرمت های فایل مانند DXF، NC و سایر فرمت های تولید شده توسط نرم افزار CAD سازگار است. رابط انسان-ماشین کامپیوتر بالا بسیار بصری است.با یک صفحه نمایش کاربر پسند و عملکرد سادهاین شامل قابلیت هایی مانند تجسم گرافیکی قطعات کار، ذخیره سازی داده های گسترده، ردیابی داده های مکان و اطلاعیه های هشدار خطا است.

این نمونه ها، که مشخصات استاندارد و پارامترهای پردازش معمول در صنعت برج زاویه ای فولاد را نشان می دهند، به کاربران امکان می دهد به طور مستقیم کیفیت پردازش تجهیزات را ارزیابی کنند.دقت، و کارایی. آنها به عنوان یک نقطه مرجع ملموس برای ارزیابی عملکرد تجهیزات و مناسب بودن آن برای نیازهای خاص تولید، به این ترتیب حمایت از اطلاعات،تصمیم گیری مبتنی بر داده برای برنامه های کاربردی بالقوه.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) که برج ها در معرض شرایط شدید آب و هوایی و بار های قابل توجهی قرار دارند،این تجهیزات برای پردازش قطعات زاویه ای فولادی که چارچوب ساختاری اصلی برج ها را تشکیل می دهند بسیار مهم است.. آن را به طور کارآمد انجام حفاری و استامپ عملیات بر روی زاویه فولاد مورد استفاده برای برج بدن، cross-arms و دیگر عناصر ساختاری کلیدی،اطمینان از ابعاد دقیق و اتصالات امن که ثبات کلی و یکپارچگی ساختاری برج ها را حفظ می کند.
