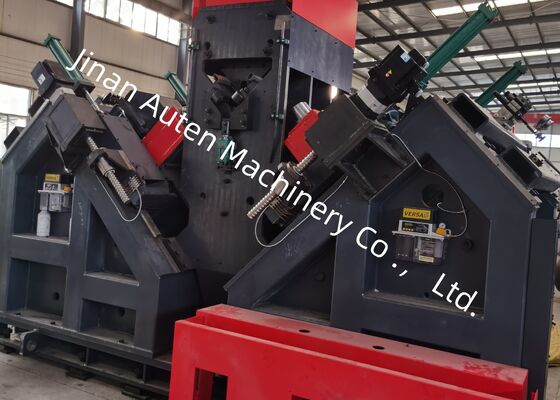

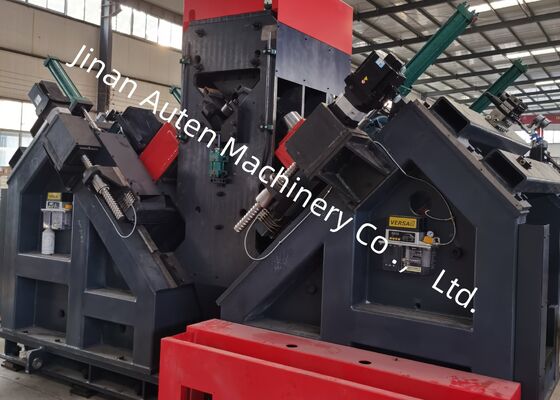

قطعات برج آهن تولید زاویه فولاد تجهیزات حفاری CNC مدل JNC2532

قطعات برج آهن تولید زاویه فولاد تجهیزات حفاری CNC مدل JNC2532

استفاده از محصول:

خط تولید برای علامت گذاری و حفاری اجزای مورد استفاده در برج های انتقال برق، زیرساخت های مخابراتی و چارچوب های فولادی طراحی شده است.

ویژگی های ساختار محصول:

این ماشین عمدتاً شامل یک پلت فرم تغذیه جانبی، مکانیسم تغذیه سرنگون، یک کانال تغذیه، یک سیستم علامت گذاری ماشین آلات CNC، یک واحد تایپ، یک واحد حفاری، یک واحد فشار،یک کانویر مواد آماده، یک سیستم هیدرولیک، یک سیستم پنوماتیک، یک سیستم کنترل و سایر اجزای مرتبط.

پارامترهای اصلی:

مشخصات محصول:

1این خط پردازش متشکل از یک کانویر متقاطع، کانویر سرنگون، کانویر داخل، ماشین CNC داخل، دو واحد حفاری، یک واحد علامت گذاری، یک کانویر تخلیه خودکار،همراه با ایستگاه هیدرولیک مرتبط و سیستم خنک کننده الکتریکی. این تکنولوژی CNC و موتورهای servo را برای تغذیه مواد ادغام می کند، اطمینان از کارایی برتر و دقت ثابت قطعه کار.

2یک واحد حفاری در هر طرف قرار دارد، هر واحد طراحی شده است تا سه حفاری با اندازه های مختلف را در خود جای دهد. واحدهای حفاری برای تنظیم عمق مجهز به حرکت کنترل شده CNC هستند.تضمین قرار دادن سوراخ دقیق.

3سرعت چرخش تمام اسپندل ها به طور مداوم از طریق یک ترانسدوسر تنظیم می شود، در حالی که سرعت تغذیه از طریق شیرهای کنترل سرعت به طور نامحدود متغیر است.,تغذیه عملیاتی، و عقب نشینی سریع اسپندل ها به طور کامل خودکار است.

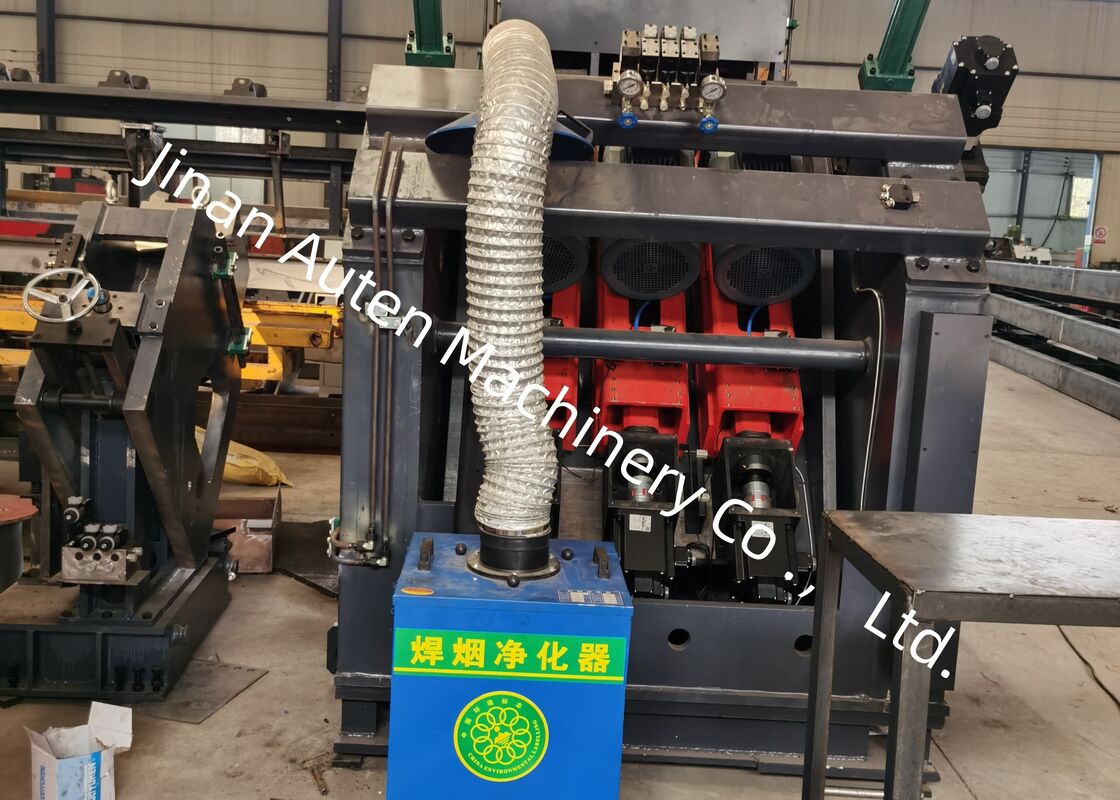

4. خط حفاری مجهز به یک واحد علامت گذاری است که امکان تنظیم ساده موقعیت های علامت گذاری را فراهم می کند.و فرآیند تغذیه برای حفاری همه توسط سیستم هیدرولیکی هدایت می شوداجزای کلیدی از تامین کنندگان شناخته شده بین المللی تهیه می شوند. یک سیستم خنک کننده بازپرداخت برای افزایش طول عمر تمرینات یکپارچه شده است.

5. هر دو فرآیند علامت گذاری و حفاری کاملا خودکار است. قطعات نهایی از طریق یک سیستم گردش پنوماتیک خارج می شوند.کاهش فشار فیزیکی بر روی اپراتورها و ارائه مزایای قابل توجهی نسبت به تولید کنندگان رقابتی.

6سیستم کنترل شامل کامپیوتر اصلی، موتورهای سرو، PLC، سوئیچ های نظارت خارجی و سایر اجزای مرتبط است.برنامه پردازش به طور خودکار تولید می شود.علاوه بر این، برنامه می تواند ذخیره شود، بازیابی، نمایش و انتقال بر اساس شماره workpiece.

7خط ماشین آلات مجهز به یک مکانیسم پشتیبانی و فشار است تا نیازهای پردازش زاویه ها با درجه خم بیشتر را برآورده کند.

این نمونه ها شامل طیف گسترده ای از مشخصات استاندارد و الگوهای سوراخ برای فولاد زاویه ای است که در ساخت برج های خط انتقال استفاده می شود.آنها به کاربران یا بازرسان بالقوه اجازه می دهند تا عملکرد عملیاتی تجهیزات را به صورت بصری ارزیابی کنند.، ارائه مرجع روشن و مشخص برای تعیین اینکه آیا تجهیزات با استانداردهای تولید لازم برای تولید برج های خط انتقال مطابقت دارند.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) که برج های انتقال باید در شرایط شدید آب و هوا و بار های قابل توجهی مقاومت کنند،این تجهیزات نقش مهمی در پردازش قطعات زاویه ای فولاد که ساختارهای اصلی حمل کننده برج ها را تشکیل می دهند، بازی می کند. این عملیات حفاری و چاپ بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arms و دیگر عناصر ساختاری حیاتی انجام می شود،اطمینان از ابعاد دقیق و عملکرد قابل اعتماد اتصالاین به نوبه خود ثبات ساختاری بلند مدت برج های انتقال را در طول کل عمر خدمات آنها تضمین می کند.
