شرکت های فابریکاسیون فولاد CNC هیدرولیک سوراخ کردن حفاری ماشین ترکیبی استفاده از فولاد ساختاری

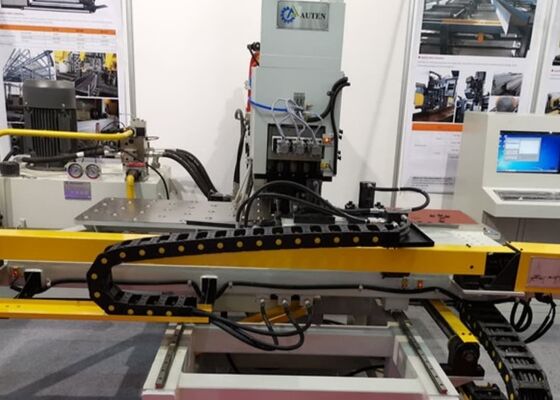

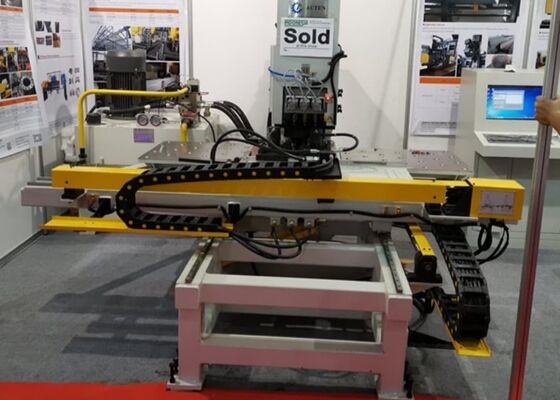

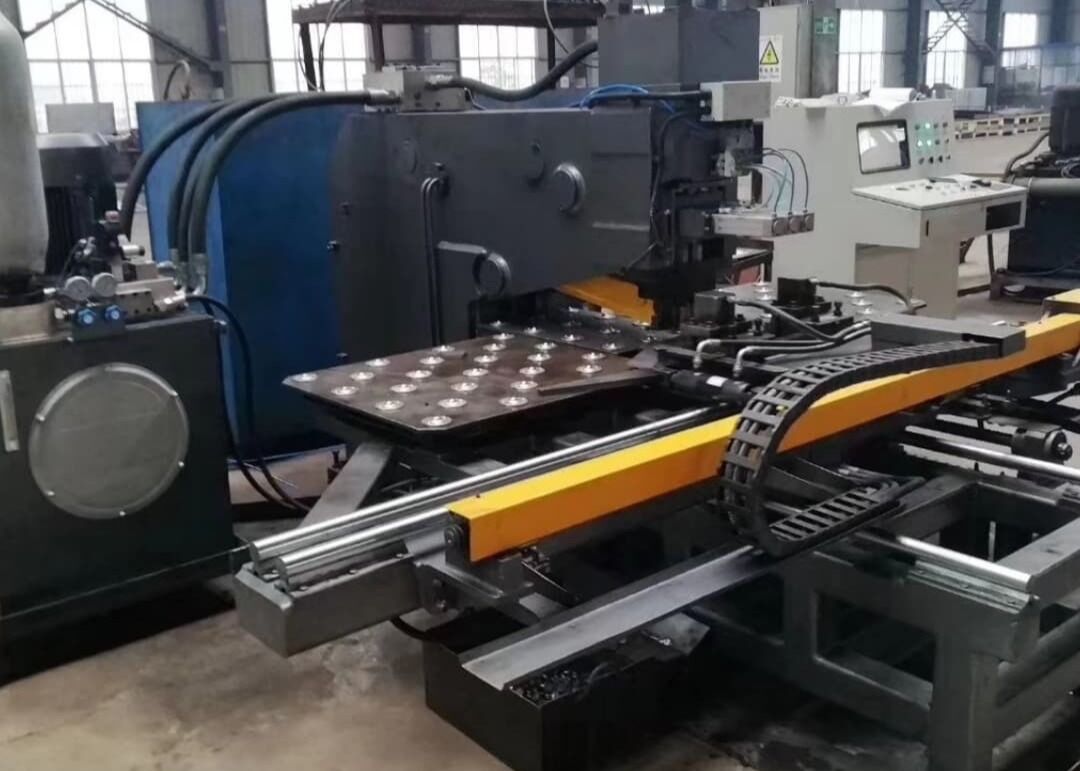

1. قاب دستگاه با استفاده از جوشکاری صفحه C شکل ساخته شده است که استحکام بالایی را تضمین می کند و فضای کاری وسیعی را فراهم می کند. این دستگاه مجهز به سه ایستگاه قالب - دو ایستگاه برای پانچ و یک ایستگاه برای علامت گذاری - با تعویض خودکار ایستگاه قالب می باشد. سیستم گیره همه کاره است و قطعات کار مختلف را در خود جای می دهد و دارای یک بلوک مرجع برای موقعیت یابی دقیق است. قطعه کار توسط میز کار غلتکی-توپی پشتیبانی می شود. محورهای X و Y توسط موتورهای سروو و سیستم های پیچ توپی هدایت می شوند، با بازخورد موقعیت که توسط PLC نظارت می شود و کنترل خودکار عملیات پانچ را تسهیل می کند. اپراتورها می توانند برنامه قطعه کار را وارد کنند که می تواند برای کارهای آینده مجدداً استفاده شود.

2. دستگاه فناوری CNC و تغذیه موتور سروو را ادغام می کند و از کارایی بهبود یافته و حفظ دقت ثابت برای قطعات کار اطمینان حاصل می کند.

3. اجزای عملکردی ضروری با مونتاژ ماژولار طراحی شده اند که امکان نگهداری و تعمیرات آسان را فراهم می کند.

4. این دستگاه قادر به انجام عملیات پانچ و علامت گذاری بر روی یک صفحه فولادی واحد است.

5. سیستم برنامه نویسی بصری را ارائه می دهد، از نقشه های CAD پشتیبانی می کند و به طور یکپارچه با برنامه های تولید شده توسط نرم افزار Lofting ادغام می شود. این نرم افزار کاملاً با فایل های نرم افزار Lofting TEKLA، از جمله فرمت NC1 سازگار است.

6. دستگاه مجهز به ویژگی تشخیص عیب خودکار است.

7. محورهای X و Y توسط موتورهای سروو، پیچ های توپی و راهنماهای خطی هدایت می شوند که از دقت برتر اطمینان حاصل می کنند.

8. ساختار اصلی با یک چارچوب صفحه فولادی جوش داده شده C شکل ساخته شده است که استحکام استثنایی و منطقه عملیاتی بزرگی را فراهم می کند.

9. دستگاه مجهز به سه ایستگاه کاری، از جمله یک ایستگاه علامت گذاری، با قابلیت تعویض خودکار ایستگاه می باشد.

10. سیستم گیره برای مدیریت قطعات کار با ضخامت های مختلف مهندسی شده است. با استفاده از یک بلوک مرجع صفر، قطعه کار بر روی یک میز کار با بلبرینگ پشتیبانی می شود.

11. محورهای X و Y توسط موتورهای سروو، پیچ های توپی و راهنماهای خطی با دقت بالا هدایت می شوند و توسط یک سیستم CNC دو محوره تغذیه می شوند تا از کنترل دقیق موقعیت پانچ اطمینان حاصل شود.

12. کل گردش کار پردازش کاملاً خودکار است و از اپراتور می خواهد که فقط نقشه قطعه کار را در رایانه وارد کند.
