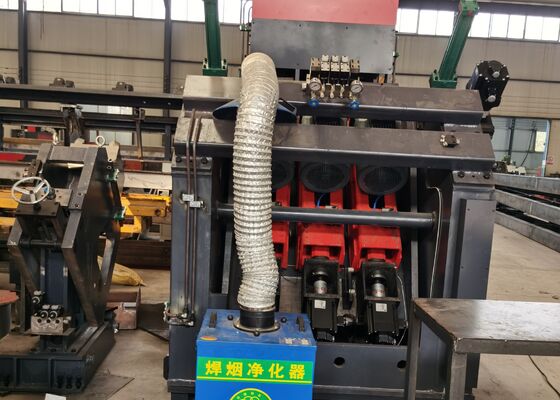

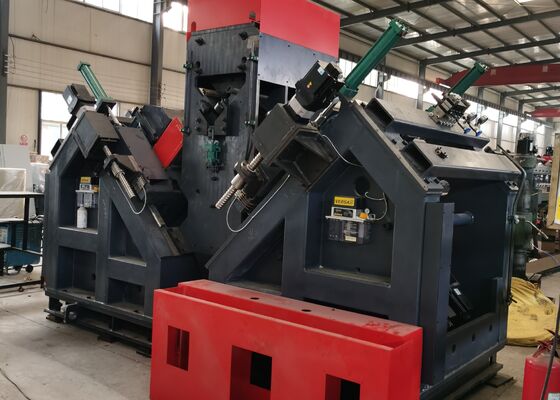

قطر حفاری 40mm CNC زاویه فولاد سوراخ کردن ماشین تراش 32x7x2.5m ابعاد کلی

قطر حفاری 40mm CNC زاویه فولاد سوراخ کردن ماشین تراش 32x7x2.5m ابعاد کلی

استفاده از محصول:

خط تولید برای علامت گذاری و حفاری اجزای مورد استفاده در برج های انتقال برق، سازه های مخابراتی و چارچوب های فولادی طراحی شده است.

ویژگی های ساختار محصول:

دستگاه عمدتا از یک پلت فرم تغذیه جانبی، مکانیسم تغذیه سرنگون، کانال تغذیه، سیستم علامت گذاری ماشین آلات CNC، واحد تایپ، واحد حفاری، واحد فشار،کانویر مواد تمام شده، سیستم هیدرولیک، سیستم پنوماتیک، سیستم کنترل و سایر اجزای مرتبط.

پارامترهای اصلی:

مشخصات محصول:

1این خط پردازش متشکل از یک کانویر متقاطع، کانویر سرپیچی، کانویر داخل، ماشین CNC داخل، دو واحد حفاری، یک واحد علامت گذاری، یک کانویر تخلیه خودکار،و همچنین ایستگاه هیدرولیک و سیستم خنک کننده الکتریکی مرتبطاین شامل تکنولوژی CNC و موتورهای سرو برای تغذیه، تضمین بهره وری بالا و دقت قطعه کار ثابت است.

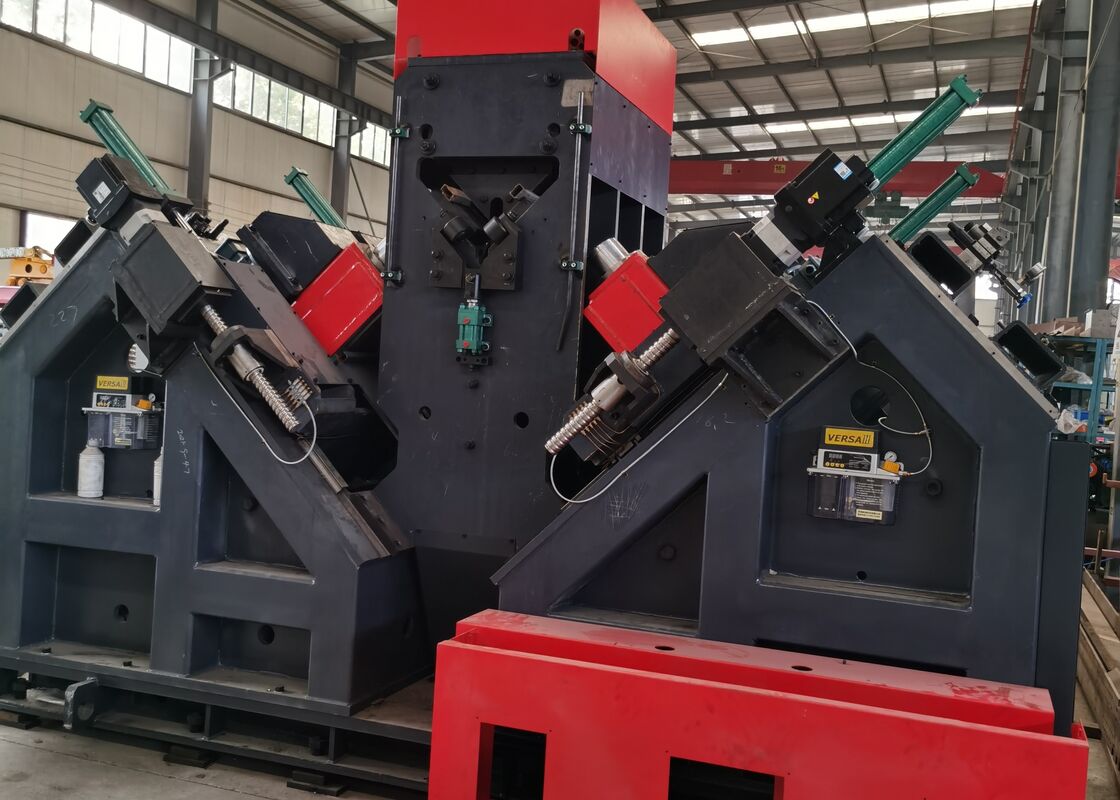

2. یک واحد حفاری در هر طرف نصب شده است، با هر واحد قادر به نگه داشتن سه حفاری از اندازه های مختلف است. واحدهای حفاری دارای حرکت کنترل شده CNC برای تنظیم عمق،اطمینان از موقعیت دقیق سوراخ.

3سرعت چرخش تمام اسپندل ها به طور مداوم از طریق یک ترانسدوسر تنظیم می شود، در حالی که سرعت تغذیه از طریق شیر کنترل سرعت به طور نامحدود متغیر است.,تغذیه عملیاتی، و عقب نشینی سریع اسپندل ها به طور کامل خودکار است.

4خط حفاری دارای یک واحد علامت گذاری است که اجازه می دهد تا موقعیت های علامت گذاری را به راحتی تنظیم کنید.و فرآیند تغذیه برای حفاری همه توسط سیستم هیدرولیکی هدایت می شوداجزای ضروری از تامین کنندگان برجسته بین المللی خریداری می شوند. یک سیستم خنک کننده بازپرداخت برای افزایش طول عمر درلر ها گنجانده شده است.

5هر دو عمل علامت گذاری و حفاری کاملا خودکار است. قطعات نهایی از طریق یک سیستم گردش پنوماتیک تخلیه می شوند.به حداقل رساندن فشار فیزیکی بر روی اپراتورها و ارائه مزایای قابل توجهی در مقایسه با تولید کنندگان رقابتی.

6. سیستم کنترل شامل کامپیوتر اصلی، موتورهای سرو، PLC، سوئیچ های نظارت خارجی و سایر اجزای مرتبط است.برنامه پردازش به طور خودکار تولید می شودعلاوه بر این، برنامه می تواند ذخیره شود، بازیابی شود، نمایش داده شود و با توجه به شماره workpiece منتقل شود.

7خط ماشین آلات مجهز به یک مکانیسم پشتیبانی و فشار برای پاسخگویی به الزامات پردازش زاویه ها با درجه خم شدن بالاتر است.

این نمونه ها طیف گسترده ای از مشخصات استاندارد و الگوهای سوراخ برای فولاد زاویه ای مورد استفاده در ساخت برج های خط انتقال را پوشش می دهند.آنها کاربران یا بازرسان بالقوه را قادر می سازند تا عملکرد عملیاتی تجهیزات را به صورت بصری ارزیابی کنند.، ارائه مرجع روشن و ملموس برای ارزیابی اینکه آیا تجهیزات با استانداردهای تولید مورد نیاز برای تولید برج های خط انتقال مطابقت دارند.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) که برج های انتقال باید در برابر شرایط شدید آب و هوا و بار های قابل توجهی مقاومت کنند،این تجهیزات برای پردازش اجزای زاویه ای فولادی که ساختارهای اصلی حمل کننده برج ها را تشکیل می دهند بسیار مهم است.. این عملیات حفاری و چاپ بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arms، و دیگر عناصر ساختاری کلیدی انجام می شود، اطمینان از ابعاد دقیق و عملکرد اتصال قابل اعتماد.اين، به نوبه خود از یکپارچگی ساختاری بلند مدت برج های انتقال در طول کل عمر عملیاتی آنها تضمین می کند.
