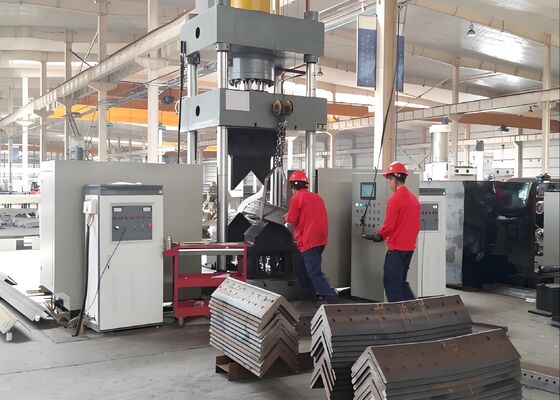

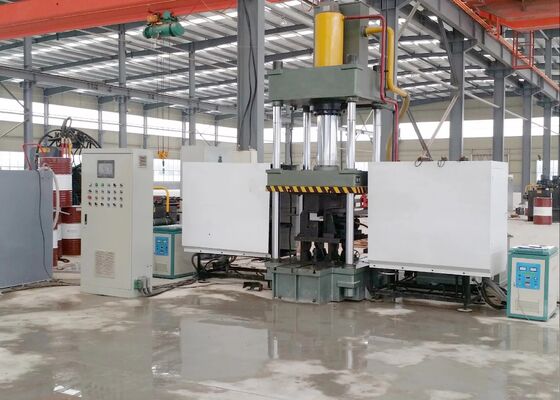

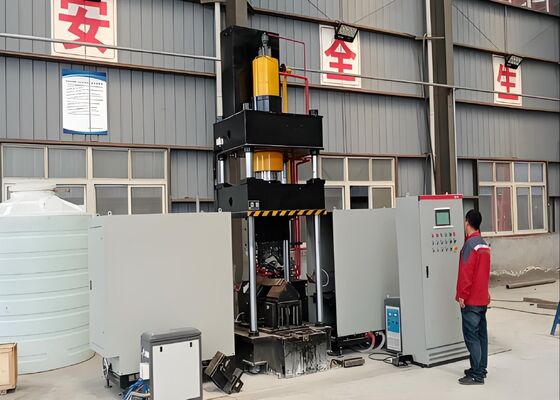

برج مخابرات تولید صنعتی CNC زاویه خم خط خط انتقال برج ساخت
معرفی محصول:
این سیستم خم کردن حرارتی CNC به دقت طراحی شده و به طور کامل در کارخانه آزمایش شده است تا خم کردن دقیق پروفایل های زاویه ای فولاد و ورق های فلزی صاف را تضمین کند.به طور خاص برای پاسخگویی به خواسته های سخت تولید صنایع مانند ساخت و ساز فولاد طراحی شده است، ساخت قطعات مکانیکی و فلزکاری معماری. با دقت شکل گیری استثنایی و ثبات عملیاتی قابل اعتماد،این سیستم تضمین می کند که پانل های زاویه خم شده فولاد و فلزی مطابق با الزامات دقیق ابعاد و ساختاری باشند.، تسهیل پیشرفت آسان و کارآمد در فرآیندهای تولید بعدی.
پارامترهای محصول:
| مدل |
HQ250-700 |
HQ360-900 |
| فشار مخزن روغن (kN) |
1600 |
3150 |
| اندازه خم شدن دو طرفه بیرونی (Heel up) (ملی متر) |
L80*7~L250*32 |
L80*7~L360*40 |
| درجه خم شدن دو طرفه برای زاویه ها (°) |
30° |
30° |
| محدوده خم شدن واحد زاویه ای فولاد به جلو (ملی متر) |
L80*7~L200*20 |
L100*10~L300*30 |
| درجه خم شدن واحد زاویه ای فولاد به جلو (°) |
20 درجه |
20 درجه |
| ضخامت صفحه خم (ملی متر) |
2 تا 16 |
2 تا 20 |
| عرض صفحه خم (ملی متر) |
700 |
900 |
| درجه خم شدن صفحات (°) |
90° |
90° |
| محدوده زاویه باز و بسته شدن (ملی متر) |
L80*7~L200*16 |
L100*10~L300*30 |
| زاویه باز کردن و درجه بسته شدن (°) |
16° |
16° |
| ضربه تانک روغن (ملی متر) |
800 |
950 |
| حداکثر ارتفاع باز کردن (ملی متر) |
1300 |
1400 |
| قدرت موتور (کیلو وات) |
15 |
22 |
| قدرت گرمایش (کیلو وات) |
60*2 |
120*2 |
| محور CNC |
3 |
3 |
| ظرفیت مخزن روغن (L) |
630 |
720 |
| اندازه کل (m) |
3.5x4.5x41 |
4.2x4.5x41 |
مشخصات محصول:
1این سیستم با یک کنترلگر منطق قابل برنامه ریزی (PLC) کنترلگر عددی کامپیوتری (CNC) یکپارچه شده و با یک رابط صفحه لمسی کاربر پسند مجهز است.امکان ورود داده های کارآمد و نظارت در زمان واقعی بر پارامترهای عملیاتی. این پیکربندی تضمین تجربه یکپارچه و بصری برای عملیات معمول است.
2اين دستگاه از نوين ترين تكنولوژى حرارت افزايش فرکانس فوق صوتي استفاده مي کندو اطمینان از انطباق کامل با استانداردها و مقررات حفاظت از محیط زیست.
3به عنوان یک راه حل کاملا یکپارچه، این تجهیزات نیاز به ابزار اضافی یا تنظیم قالب را از بین می برد، بنابراین ساده سازی و بهینه سازی کل فرآیند تولید.
4با استفاده از تکنولوژی کنترل عددی کامپیوتری (CNC) ، این سیستم خم دقیق قطعات را تضمین می کند.حفظ مداوم استانداردهای کیفیت بالا در حالی که در عین حال بهبود بهره وری تولید کلی.
5تجهیزات با یک سیستم هیدرولیک یکپارچه و یک واحد کنترل الکتریکی مجهز شده است، که یک پیکربندی پیشرفته را فراهم می کند که عملکرد بدیهی و کاربر پسند را تسهیل می کند.اطمینان از عملکرد امن و قابل اعتماد، و نیازهای تولید حجم بالا را برآورده می کند.
6تکنولوژی فشار سرد برای پردازش قطعات زاویه ای فولادی با ابعاد تا L100 × L100 × 10 (ملی متر) مناسب است، تا زمانی که زاویه خم مورد نیاز بیش از 5 درجه نباشد.
7زمان چرخه استاندارد برای عملیات فشار سرد 10 ثانیه در هر قطعه کار است.با توجه به اینکه چرخه پردازش حرارتی طول می کشد 120 ثانیه در هر واحد (بر اساس درجه مواد و مشخصات ابعاد اجزای پردازش شده)علاوه بر این، تولید تنها زمانی آغاز می شود که دمای گرمایش به 800 درجه سانتیگراد (مرحله داغ قرمز) برسد.با پارامترهای دقیق فرآیند بر اساس نوع ماده و زاویه انعطاف مورد نیاز تعیین شده است.
8در طول مرحله درمان حرارتی، پس از تنظیم پارامترهای فرآیند،اپراتورها می توانند چرخه را با فشار دادن دکمه شروع یا فعال کردن سوئیچ پدال پا برای شروع توالی عملیات کاملا خودکار شروع کنند.این توالی از یک سری مراحل از پیش تعیین شده پیروی می کند، از جمله تغذیه گرمایش، استفاده از انرژی حرارتی، عقب نشینی عناصر گرمایش پس از اتمام،چسباندن و فشرده سازی قطعه کار، بالا بردن رام و تخلیه نهایی و بازیابی قطعه کار شده.
9در حالت پردازش حرارتی یکپارچه و فشار سرد، پس از تنظیم پارامترهای فرآیند، عملیات فشار سرد می تواند بلافاصله آغاز شود.فشار رام نیاز به بازگشت به موقعیت اصلی خود را ندارددر عوض، قالب فشار پایین تر برای ایجاد یک فاصله 100 میلی متر بالا می رود، اجازه می دهد تا برداشتن قطعه کار بدون تلاش باشد.این جریان عملیاتی بهینه شده به طور قابل توجهی بهره وری کل فرآیند را افزایش می دهد.
این نمونه های آزمایشی که از خط تولید ماشین آلات سوراخ کردن، برش و علامت گذاری زاویه ای فولاد گرفته شده اند،مطابق با مشخصات استاندارد و پارامترهای پردازش به طور معمول در صنعت برج زاویه ای فولاد استفاده می شودآنها به کاربران یک وسیله ساده برای ارزیابی کیفیت پردازش، دقت، و کیفیت دستگاه ارائه می دهند.و کارسازی ◄ معیارهای عملکردی حیاتی که توانایی تجهیزات را برای پاسخگویی به خواسته های عملیاتی سختگیرانه ساخت برج زاویه ای فولاد برجسته می کند.
در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) که برج های انتقال در معرض شرایط آب و هوایی شدید و بارهای ساختاری قابل توجهی هستند،این تجهیزات نقش مهمی در پردازش قطعات زاویه ای فولادی دارند که چارچوب اصلی حامل برج را تشکیل می دهند.این به طور مداوم انجام حفاری و کار چاپ بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arms و دیگر عناصر ساختاری حیاتی،اطمینان از دقت دقیق و یکپارچگی ساختاری برجستهاین فرآیند دوام کلی برج های انتقال را افزایش می دهد که برای عملکرد قابل اعتماد و بدون وقفه سیستم های انتقال برق UHV حیاتی است.
