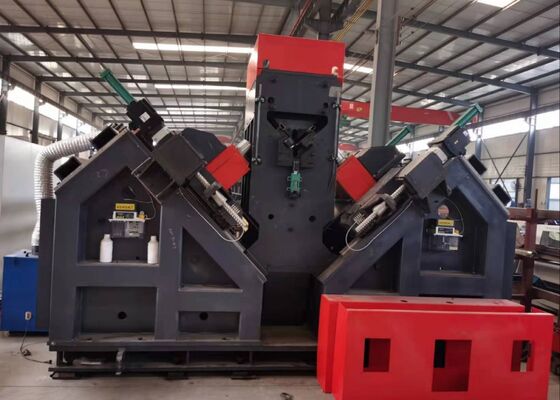

ساخت برج مخابرات CNC زاویه برج خط تولید زیر ایستگاه ساختاری تولید

ساخت برج مخابرات CNC زاویه برج خط تولید زیر ایستگاه ساختاری تولید

استفاده از محصول:

خط تولید برای علامت گذاری و حفاری اجزای مورد استفاده در برج های برق، سازه های ارتباطی و چارچوب های فولادی طراحی شده است.

ویژگی های ساختار محصول:

این دستگاه عمدتا از یک میز تغذیه جانبی، مکانیسم تغذیه سرنگون، کانال تغذیه، سیستم علامت گذاری ماشین آلات CNC، واحد تایپ، واحد حفاری، واحد فشار،کانویر مواد تمام شده، سیستم هیدرولیک، سیستم پنوماتیک، سیستم کنترل و سایر اجزای مختلف.

پارامترهای اصلی:

مشخصات محصول:

1این خط پردازش شامل یک کانویر متقاطع، کانویر سرنگونی، کانویر داخل، ماشین CNC داخل، دو واحد حفاری، یک واحد علامت گذاری، یک کانویر تخلیه خودکار،همراه با ایستگاه هیدرولیک مرتبط و سیستم خنک کننده الکتریکی. از تکنولوژی CNC و موتورهای سرو برای تغذیه استفاده می کند، اطمینان از کارایی بالا و دقت قطعه کار پایدار.

2. یک واحد حفاری در هر طرف قرار دارد، با هر واحد قادر به پذیرش سه حفاری با اندازه های مختلف است. واحد حفاری از حرکت کنترل شده CNC برای تنظیم عمق حفاری پشتیبانی می کند.اطمینان از قرار دادن سوراخ دقیق.

3سرعت چرخش تمام اسپندل ها به طور مداوم از طریق یک ترانسدوسر تنظیم می شود، در حالی که سرعت تغذیه نیز از طریق شیرهای تنظیم سرعت به طور نامحدود متغیر است.انتقال از تغذیه سریع، کار تغذیه، و برداشت سریع از پیچ ها به طور کامل خودکار است.

4. خط حفاری با یک واحد علامت گذاری مجهز است، که در آن موقعیت های علامت گذاری را می توان به راحتی تنظیم کرد. علامت گذاری، کلیمپ قطعه کار و تغذیه برای حفاری توسط سیستم هیدرولیکی تامین می شود.اجزای کلیدی از تامین کنندگان بین المللی تهیه می شوندیک سیستم خنک کننده گردش برای افزایش طول عمر دریل ها اجرا می شود.

5. هر دو فرآیند علامت گذاری و حفاری به طور کامل خودکار است. قطعات نهایی از طریق یک دستگاه گردش پنوماتیک تخلیه می شوند.کاهش فشار فیزیکی بر روی کارگران و ارائه مزایای قابل توجهی نسبت به تولید کنندگان رقابتی.

6. سیستم کنترل شامل کامپیوتر اصلی، موتورهای سرو، PLC، سوئیچ های نظارت خارجی و سایر اجزای دیگر است.برنامه پردازش به طور خودکار تولید می شودعلاوه بر این، برنامه می تواند ذخیره، انتخاب، نمایش و بر اساس شماره workpiece ارتباط برقرار شود.

7خط ماشین آلات مجهز به یک دستگاه پشتیبانی و فشار برای پذیرش الزامات پردازش زاویه ها با خم شدن بیشتر است.

این نمونه ها نشان دهنده طیف گسترده ای از مشخصات استاندارد و الگوهای سوراخ برای فولاد زاویه ای است که در ساخت برج های خط انتقال استفاده می شود.آنها به کاربران یا بازرسان بالقوه اجازه می دهند تا عملکرد عملیاتی تجهیزات را به صورت بصری ارزیابی کنند.، ارائه مرجع روشن و مشخص برای تعیین اینکه آیا تجهیزات با استانداردهای تولید لازم برای تولید برج های خط انتقال مطابقت دارند.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) که برج های انتقال باید در شرایط شدید آب و هوا و بار های قابل توجهی مقاومت کنند،این تجهیزات برای پردازش اجزای زاویه ای فولاد که ساختارهای اصلی حمل کننده برج ها را تشکیل می دهند ضروری است. این عملیات حفاری و چاپ بر روی فولاد زاویه ای مورد استفاده در برج های برج، بازوهای متقاطع و سایر عناصر ساختاری حیاتی انجام می شود،تضمین ابعاد دقیق و عملکرد قابل اعتماد اتصالاین به نوبه خود، یکپارچگی ساختاری بلند مدت برج های انتقال را در طول کل عمر عملیاتی آنها تضمین می کند.
