ساخت سازه های فولادی پل های ساختمانی ماشین خم کردن صفحه های CNC
معرفی محصول:

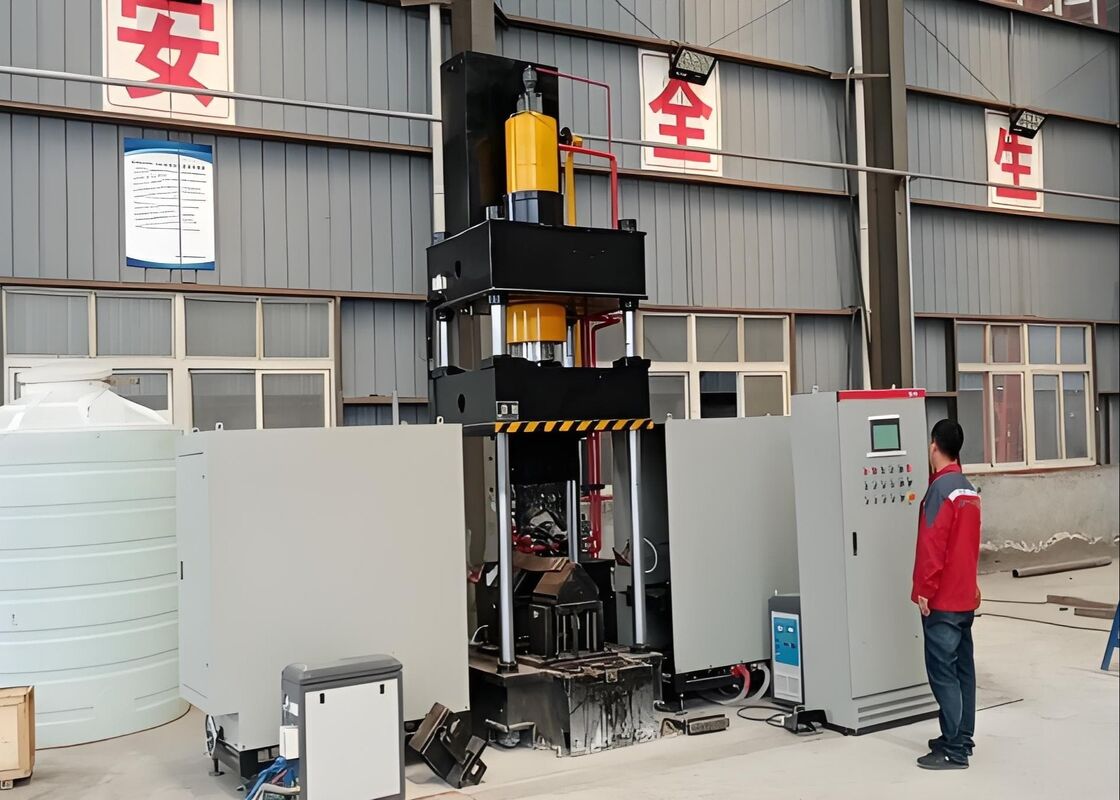

این سیستم خم کردن حرارتی CNC به دقت طراحی شده و به شدت در کارخانه آزمایش شده است تا خم کردن دقیق پروفایل های زاویه ای فولاد و ورق های فلزی صاف را تضمین کند.به طور خاص برای پاسخگویی به الزامات تولید سختگیرانه صنایع مانند ساخت فولاد ساختاری طراحی شده است، ساخت قطعات مکانیکی و فلزکاری معماری. با دقت شکل گیری برجسته و ثبات عملیاتی قابل اعتماد،این سیستم تضمین می کند که پانل های زاویه خم شده فولادی و فلزی مطابق با استانداردهای دقیق ابعاد و مشخصات ساختاری باشند.، امکان پیشرفت بدون مشکل و کارآمد در فرآیندهای تولید بعدی را فراهم می کند.
پارامترهای محصول:
| مدل |
HQ250-700 |
HQ360-900 |
| فشار مخزن روغن (kN) |
1600 |
3150 |
| اندازه خم شدن دو طرفه بیرونی (Heel up) (ملی متر) |
L80*7~L250*32 |
L80*7~L360*40 |
| درجه خم شدن دو طرفه برای زاویه ها (°) |
30° |
30° |
| محدوده خم شدن واحد زاویه ای فولاد به جلو (ملی متر) |
L80*7~L200*20 |
L100*10~L300*30 |
| درجه خم شدن واحد زاویه ای فولاد به جلو (°) |
20 درجه |
20 درجه |
| ضخامت صفحه خم (ملی متر) |
2 تا 16 |
2 تا 20 |
| عرض صفحه خم (ملی متر) |
700 |
900 |
| درجه خم شدن صفحات (°) |
90° |
90° |
| محدوده زاویه باز و بسته شدن (ملی متر) |
L80*7~L200*16 |
L100*10~L300*30 |
| زاویه باز کردن و درجه بسته شدن (°) |
16° |
16° |
| ضربه تانک روغن (ملی متر) |
800 |
950 |
| حداکثر ارتفاع باز کردن (ملی متر) |
1300 |
1400 |
| قدرت موتور (کیلو وات) |
15 |
22 |
| قدرت گرمایش (کیلو وات) |
60*2 |
120*2 |
| محور CNC |
3 |
3 |
| ظرفیت مخزن روغن (L) |
630 |
720 |
| اندازه کل (m) |
3.5x4.5x41 |
4.2x4.5x41 |
مشخصات محصول:
1این سیستم مجهز به یک کنترلر منطق قابل برنامه ریزی (PLC) با کنترل عددی کامپیوتری (CNC) است و دارای یک رابط رابط لمسی است.تسهیل ورودی کارآمد داده ها و نظارت در زمان واقعی بر پارامترهای عملیاتیاین طراحی تجربه ساده و کاربر پسند را برای عملیات معمول تضمین می کند.
2این ماشین از پیشرفته ترین تکنولوژی حرارتی فرکانس فوق صوتی استفاده می کند، یک راه حل پیشرفته که باعث افزایش کارایی تولید، کاهش هزینه های تولید،و اطمینان از انطباق کامل با استانداردها و مقررات حفاظت از محیط زیست.
3به عنوان یک سیستم کاملا یکپارچه، این تجهیزات نیاز به ابزار اضافی یا اصلاحات قالب را از بین می برد و در نتیجه ساختار کل فرآیند تولید را ساده و ساده می کند.
4با استفاده از تکنولوژی کنترل عددی کامپیوتری (CNC) ، این سیستم خم دقیق قطعات کار را تضمین می کند.به طور مداوم حفظ استانداردهای کیفیت بالا محصول در حالی که در عین حال افزایش بهره وری کلی تولید.
5این تجهیزات مجهز به یک سیستم هیدرولیک مستقل و یک واحد کنترل الکتریکی یکپارچه است.عملکرد امن و قابل اعتماد را تضمین می کند، و نیازهای تولید حجم بالا را برآورده می کند.
6تکنولوژی فشار سرد برای پردازش قطعات زاویه ای فولادی با ابعاد تا L100 × L100 × 10 (ملی متر) مناسب است، با این شرط که زاویه خم مورد نیاز بیش از 5 درجه نباشد.
7زمان چرخه استاندارد برای عملیات فشار سرد 10 ثانیه در هر قطعه کار است.در حالی که چرخه پردازش حرارتی 120 ثانیه در هر واحد طول می کشد (با توجه به درجه مواد و مشخصات ابعاد اجزای پردازش شده)علاوه بر این، تولید فقط پس از رسیدن درجه حرارت گرم کردن به 800 درجه سانتیگراد (مرحله قرمز گرم) آغاز می شود.با پارامترهای دقیق فرآیند تعریف شده با توجه به نوع مواد و زاویه انعطاف پذیری مطلوب.
8در طول مرحله درمان حرارتی، پس از تنظیم پارامترهای فرآیند،اپراتورها می توانند چرخه را با فشار دادن دکمه شروع یا فعال کردن سوئیچ پدال پا برای فعال کردن توالی عملیات کاملا خودکار شروع کنند.این توالی از یک مجموعه از مراحل از پیش تعریف شده پیروی می کند، از جمله تغذیه گرمایش، استفاده از انرژی حرارتی، عقب نشینی عناصر گرمایش پس از اتمام،چسباندن و فشرده سازی قطعه کار، بالا بردن رام و تخلیه نهایی و بازیابی قطعه کار شده.
9در حالت پردازش حرارتی یکپارچه و فشار سرد، پس از پیکربندی پارامترهای فرآیند، عملیات فشار سرد می تواند بلافاصله آغاز شود.فشار رام نیاز به بازگشت به موقعیت اصلی خود را ندارددر عوض، قالب فشار پایین تر برای ایجاد یک فاصله 100 میلی متر بالا می رود، که امکان برداشتن آسان قطعه کار را فراهم می کند.این جریان عملیاتی ساده به طور قابل توجهی کارایی کلی فرآیند را بهبود می بخشد.
اين نمونه هاي آزمايشي که از خط توليد ماشين هاي سوراخ، برش و علامت گذاري زاويه اي فولاد گرفته شده اندمطابق با مشخصات استاندارد و پارامترهای پردازش که معمولا در صنعت برج زاویه ای فولاد استفاده می شودآنها به کاربران یک روش مستقیم برای ارزیابی کیفیت پردازش تجهیزات، دقت،و شاخص های کلیدی عملکرد که نشان دهنده توانایی تجهیزات برای پاسخگویی به الزامات عملیاتی دقیق ساخت برج زاویه ای استیل است.
در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) ، که برج های انتقال در معرض شرایط آب و هوایی سخت و بارهای ساختاری قابل توجهی هستند،این تجهیزات نقش مهمی در پردازش قطعات زاویه ای فولاد که ساختار حمل عمده برج ها را تشکیل می دهند، ایفا می کنند.. این به طور مداوم انجام حفاری و کار stamping بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arms و دیگر عناصر ساختاری حیاتی،اطمینان از دقت دقیق و یکپارچگی ساختاری استثناییاین فرآیند انعطاف پذیری کلی برج های انتقال را افزایش می دهد که برای عملکرد قابل اعتماد و مداوم سیستم های انتقال برق UHV بسیار مهم است.
