صنعت پردازش زاویه ای فولاد CNC زاویه ای فولاد خط حفاری فولاد ساختاری

صنعت پردازش زاویه ای فولاد CNC زاویه ای فولاد خط حفاری فولاد ساختاری

استفاده از محصول:

خط تولید برای علامت گذاری و حفاری اجزای مورد استفاده در برج های برق، سازه های ارتباطی و قاب های فولادی طراحی شده است.

ویژگی های ساختار محصول:

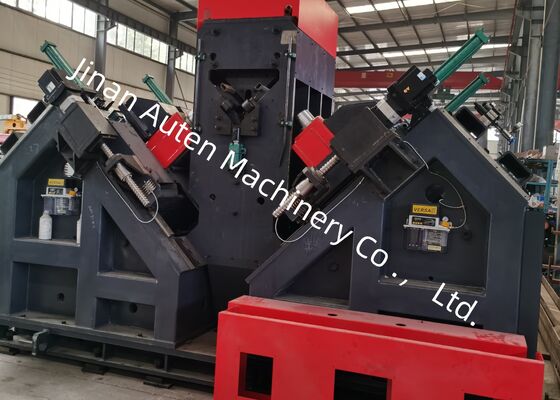

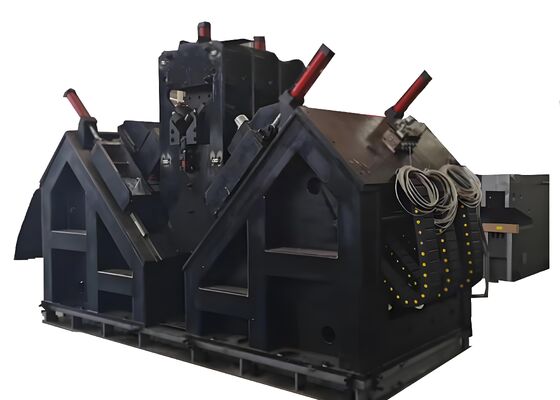

این ماشین عمدتا شامل یک میز تغذیه جانبی، مکانیسم تغذیه سرنگون، کانال تغذیه، سیستم علامت گذاری ماشین CNC، واحد تایپ، واحد حفاری، واحد مطبوعات، ناقل مواد آماده،سیستم هیدرولیک، سیستم پنوماتیک، سیستم کنترل و سایر اجزای آن.

پارامترهای اصلی:

مشخصات محصول:

1این خط پردازش متشکل از کانویر متقاطع، کانویر سرنگون، کانویر داخل، ماشین CNC داخل، دو مجموعه از واحدهای حفاری، یک مجموعه از واحد علامت گذاری،کانویر تخلیه اتوماتیک و ایستگاه هیدرولیک مربوطه، سیستم خنک کننده الکتریکی. تکنولوژی CNC را اتخاذ کنید، موتور سرو در تغذیه، با کارایی بالا، دقت قطعه کار پایدار.

2در هر طرف یک مجموعه از واحدهای حفاری وجود دارد. هر واحد حفاری می تواند با سه حفاری با ابعاد مختلف نصب شود.واحد حفاری می تواند حرکت CNC را به طور کلی برای تغییر مراحل حفاری درک کند، بنابراین برای اطمینان از دقت سوراخ.

3. سرعت چرخش تمام اسپندل ها تنظیم بدون گام توسط پردازنده انجام می شود و سرعت تغذیه نیز تنظیم بدون گام توسط دریچه های تنظیم سرعت انجام می شود.تغذیه در محل کار، و برداشت سریع از اسپندل ها همه به طور خودکار تمام می شوند.

4. یک واحد علامت گذاری در خط حفاری. مراحل علامت گذاری را می توان به راحتی تنظیم کرد. علامت گذاری، چسباندن قطعه کار و تغذیه حفاری توسط سیستم هیدرولیکی هدایت می شود.اجزای اصلی وارداتی هستند. سیستم خنک کننده گردش به طوری که به طول عمر دریل اعمال می شود.

5. تمام علامت گذاری و حفاری در تکمیل خودکارتمام زاویه های تمام شده می توانند با دستگاه گردش پنوماتیک تخلیه شوند تا نیروی کار کارگران را با مزایای خوبی نسبت به سایر تولید کنندگان کاهش دهد.

6. سیستم کنترل شامل کامپیوتر میزبان، موتور سرو، PLC، سوئیچ نظارت خارجی، و غیره فقط ورودی ابعاد قطعه کار،برنامه پردازش به طور خودکار تولید می شود.علاوه بر این، برنامه می تواند ذخیره شود، انتخاب، نمایش داده و بر اساس workpiece No.

7. خط ماشین آلات نصب پشتیبانی و دستگاه فشار برای پاسخگویی به الزامات زاویه پردازش با خم شدن بزرگتر.

این نمونه ها طیف گسترده ای از مشخصات استاندارد و الگوهای سوراخ از فولاد زاویه ای که در ساخت برج های خط انتقال استفاده می شود را پوشش می دهند.آنها کاربران یا بازرسان بالقوه را قادر می سازند تا اثربخشی عملیاتی تجهیزات را به صورت بصری ارزیابی کنند.، ارائه مرجع ملموس و مستقیم برای تعیین اینکه آیا تجهیزات با استانداردهای عملی تولید مورد نیاز برای تولید برج های خط انتقال مطابقت دارند.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) ، که برج های انتقال نیاز به مقاومت در برابر شرایط شدید آب و هوا و بارهای سنگین دارند،این تجهیزات نقش مهمی در پردازش قطعات فولادی زاویه ای برای ساختارهای اصلی حمل کننده برج ها دارند.. این عملیات حفاری و چاپ بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arms و دیگر اجزای ساختاری ضروری انجام می شود،اطمینان از دقت ابعاد بالا و عملکرد اتصال قابل اعتماداین به نوبه خود ثبات ساختاری بلند مدت برج های انتقال را در طول کل عمر خدمات آنها تضمین می کند.
