خط إنتاج ثقب وزخرفة وقص زوايا الصلب CNC للبنية التحتية للطاقة الكهربائية

مقدمة المنتج:

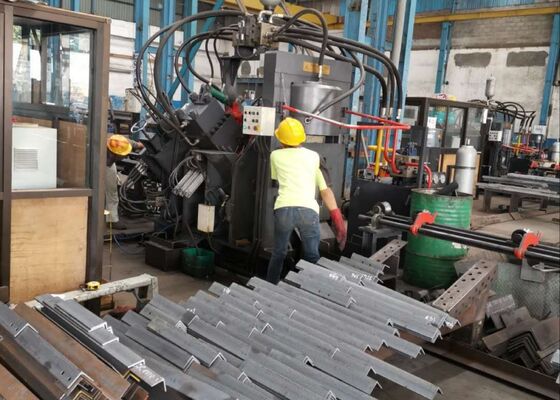

تتكون خطوط الإنتاج عالية السرعة من سلسلة JNC لثقب وزخرفة وقص زوايا الصلب CNC من مكونات أساسية، بما في ذلك وحدة الثقب، ووحدة الزخرفة، ووحدة القص، وناقل عرضي، وناقل دوار، وناقل تغذية، وناقل تفريغ، وعربة تغذية CNC، ونظام هيدروليكي، ونظام كهربائي، ونظام هوائي، وعناصر حيوية أخرى. تم تصميم خط الإنتاج هذا خصيصًا للمعالجة الآلية لزوايا الصلب في تصنيع الأبراج، ويعمل بالكامل تحت التحكم الرقمي، مما يضمن سهولة الاستخدام والدقة. يوفر قدرات إنتاج آلية وعالية الدقة ومتعددة الاستخدامات وواسعة النطاق.

معلمات المنتج:

ميزات المنتج:

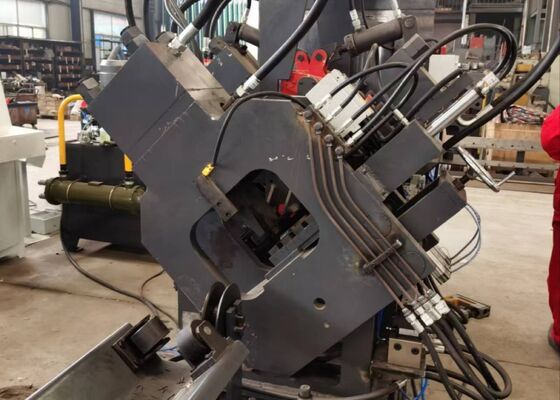

1. تم تجهيز آلة ثقب زوايا الصلب CNC بوحدتي ثقب أو ثلاث وحدات ثقب، كل منها قادر على استيعاب ثلاثة أحجام مختلفة من المثاقب. يتم التحكم في هذه الوحدات بدقة بواسطة التحكم الرقمي (NC)، مما يضمن مواضع ثقب دقيقة وقابلة للتخصيص. الآلة قادرة على إنتاج ثقوب دائرية وبيضوية. بفضل قدراتها العالية في التغذية والثقب، فإنها تعزز كفاءة الإنتاج بشكل كبير. بالنسبة لزوايا الصلب بحجم 50×50×4 مم، تحقق الآلة قدرة إنتاجية تتراوح بين 9-10 أطنان لكل وردية عمل مدتها ثماني ساعات.

2. وحدة الزخرفة لآلة ثقب الزوايا CNC مدمجة في حاوية قوية ومتينة. يشمل نظام الزخرفة أربع مجموعات من الخراطيش، والتي يمكن اختيارها من خلال البرمجة، مما يوفر مرونة في تعديل موضع الزخرفة. بالإضافة إلى ذلك، تستخدم الآلة طريقة زخرفة قرصية مع 10 صفوف، وتختار الأحرف تلقائيًا دون الحاجة إلى إدخال يدوي، مما يحسن كفاءة الزخرفة بشكل كبير.

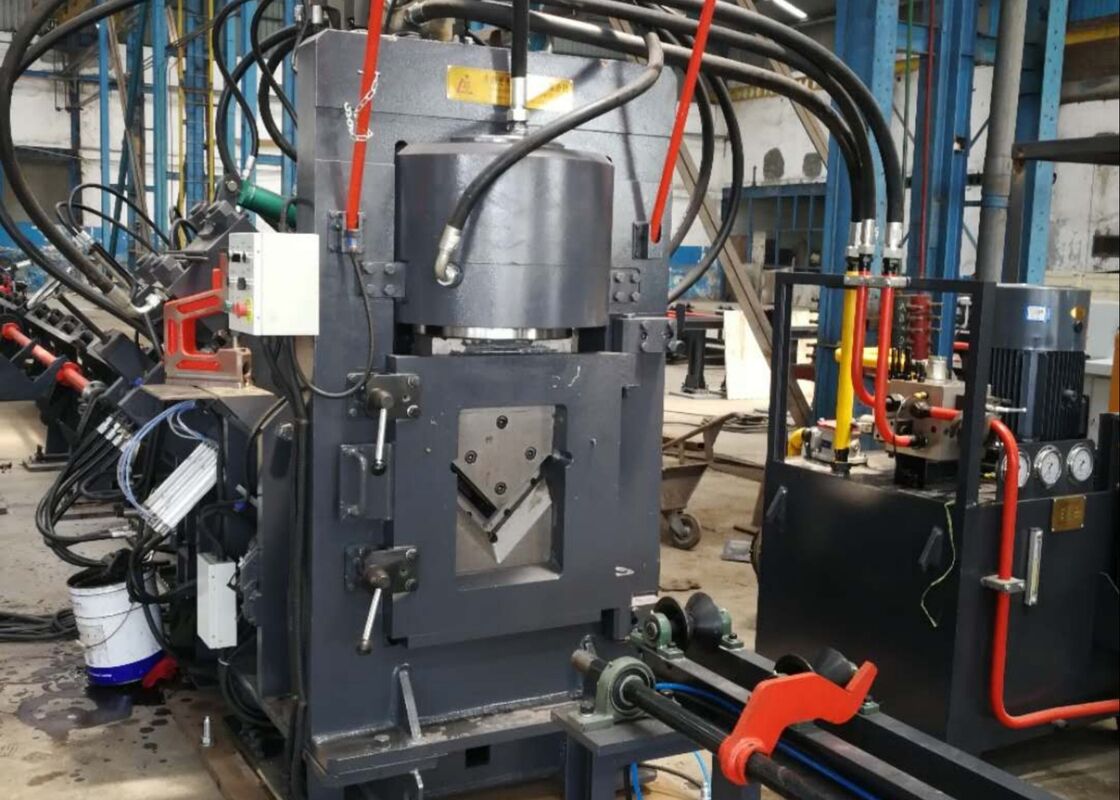

3. تتميز آلة قص قضبان الزوايا CNC بوحدة قص بشفرة مفردة، معروفة بقوة قصها المتميزة. يتم إجراء كل قطع مع عدم وجود هدر للمواد، مما يضمن حافة قطع نظيفة وناعمة. تم تصميم غلاف الشفرة بهيكل باب مفتوح، مما يتيح استبدال الشفرة بسرعة وأمان.

4. يقوم طاولة المواد الأفقية بنقل قضيب الزاوية بكفاءة إلى رف المواد الدوار، والذي يتم تشغيله بواسطة محرك ومخفض. يضمن هذا النظام وضعًا آمنًا لقضيب الزاوية على ناقل التغذية للمعالجة اللاحقة.

5. يتم تثبيت قطعة العمل وتغذيتها بأمان بواسطة عربة تغذية CNC، مما يضمن محاذاة دقيقة ودقة في تحديد المواقع. يتم تشغيل عربة التغذية بواسطة محرك سيرفو، مع توفير تغذية موضعية بواسطة مشفر كهروضوئي، ويعمل ضمن نظام تحكم مغلق الحلقة.

6. تعمل آلة ثقب وزخرفة معادن زوايا الصلب CNC بنظام هيدروليكي يدفع عمليات الثقب والزخرفة والقص. وهي مجهزة بمحطة هيدروليكية عالية السرعة، والتي تشمل مجمعًا، وتتميز الخطوط الهيدروليكية بوصلات من نوع الحلقات لضمان أداء مانع للتسرب مع تسهيل الصيانة واستبدال الأجزاء. يتم الحصول على كتل الصمامات الهيدروليكية الرئيسية من العلامة التجارية الموثوقة Atos، مما يضمن نظامًا هيدروليكيًا موثوقًا وعالي الأداء.

7. يوفر نظام تبريد المحطة الهيدروليكية خيارات متعددة، بما في ذلك التبريد بالماء، أو التبريد بالهواء، أو تبريد الزيت. تسمح هذه المرونة للعملاء باختيار طريقة التبريد الأنسب بناءً على احتياجات التشغيل المحددة الخاصة بهم.

8. يتكون نظام التحكم من كمبيوتر علوي، ووحدة تحكم منطقية قابلة للبرمجة (PLC)، ومحرك سيرفو، ومفاتيح كشف خارجية، ومكونات متكاملة أخرى. يقوم المشغل ببساطة بإدخال معلمات المعالجة، ويقوم النظام تلقائيًا بإنشاء برنامج المعالجة المقابل. إنه متوافق تمامًا مع تنسيقات الملفات مثل DXF و NC وغيرها التي تم إنشاؤها بواسطة برامج CAD. تم تصميم واجهة الإنسان والآلة للكمبيوتر العلوي لسهولة الاستخدام، وتتميز بشاشة بديهية وعملية مبسطة. توفر وظائف بما في ذلك تصور قطعة العمل الرسومي، وتخزين البيانات الواسع، ومراقبة الموضع، وإشعارات إنذار الأعطال.

هذه العينات، التي تمثل المواصفات القياسية وظروف المعالجة النموذجية في صناعة أبراج زوايا الصلب، توفر للمستخدمين طريقة مباشرة لتقييم جودة المعالجة والدقة والحرفية للمعدات. إنها تعمل كمعيار ملموس لتقييم أداء المعدات ومدى ملاءمتها لاحتياجات الإنتاج المحددة، وبالتالي دعم اتخاذ قرارات مستنيرة تعتمد على البيانات للتطبيقات المحتملة.

هذه العينات، التي تعكس المواصفات القياسية وظروف المعالجة النموذجية في قطاع أبراج زوايا الصلب، توفر للمستخدمين وسيلة واضحة لتقييم جودة المعالجة ودقتها وحرفية المعدات. إنها بمثابة مرجع عملي لتقييم أداء المعدات وتوافقها مع متطلبات الإنتاج المحددة، وبالتالي تسهيل اتخاذ قرارات مستنيرة تعتمد على البيانات للتطبيقات المحتملة.
