خط پردازش زاویه CNC تولید برج مخابراتی خط انتقال برق برج

برج مخابرات تولید CNC زاویه پردازش خط برق برج خط انتقال

معرفی محصول:

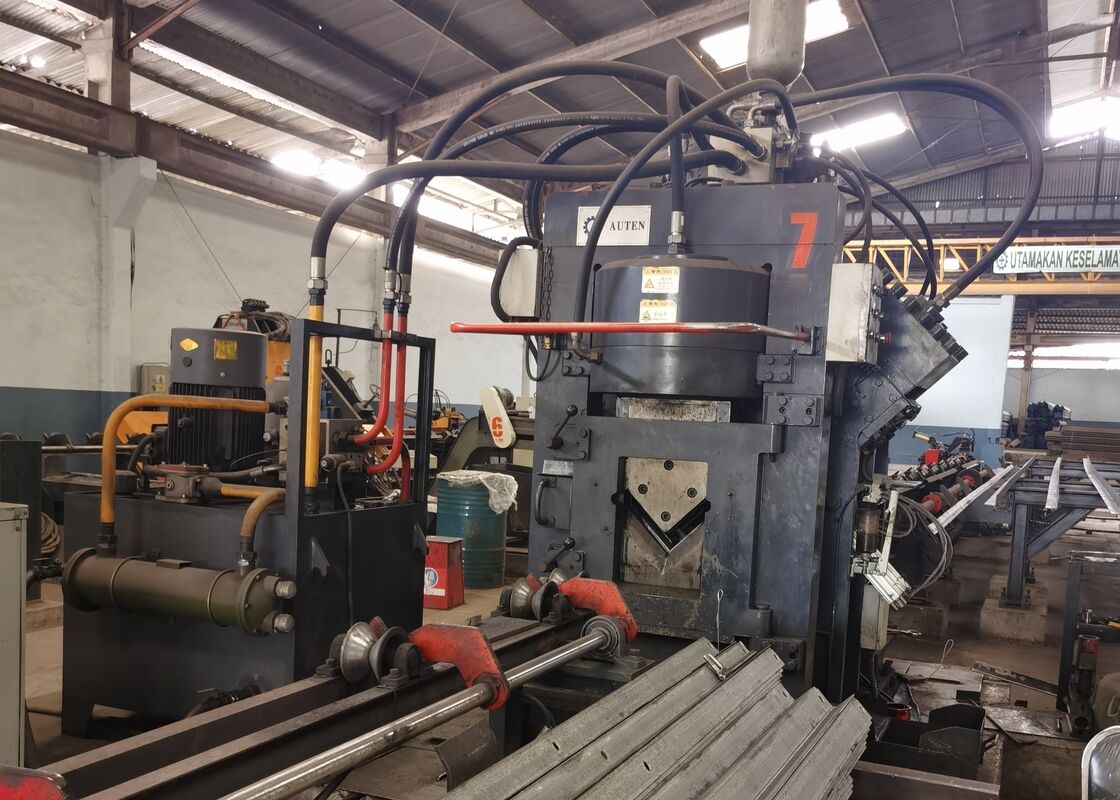

خط تولید زاویه CNC سری JNC با سرعت بالا، علامت گذاری و برش از اجزای حیاتی تشکیل شده است، از جمله واحد سوراخ کردن، واحد علامت گذاری، واحد برش، کانویر متقاطع،کانویر چرخان، حمل کننده تغذیه، حمل کننده تخلیه، ماشین تغذیه CNC، سیستم هیدرولیکی، سیستم الکتریکی، سیستم پنوماتیک و سایر عناصر ضروری.طراحی شده به طور خاص برای پردازش خودکار فولاد زاویه ای در ساخت برج، این خط تولید به طور کامل تحت کنترل عددی کار می کند، ساده سازی و دقت را تضمین می کند.

پارامترهای محصول:

مشخصات محصول:

1ماشین سوراخ کردن زاویه ای آهن CNC مجهز به دو یا سه واحد سوراخ کردن است که هر کدام قادر به گنجاندن سه اندازه مختلف سوراخ می شوند.این واحدهای سوراخ کردن با دقت توسط کنترل عددی (NC) کنترل می شوند، اطمینان از موقعیت های دقیق و سفارشی سوراخ کردن. این ماشین قادر به تولید هر دو سوراخ گرد و بیضی است. با قابلیت های تغذیه و سوراخ کردن با سرعت بالا،به طور قابل توجهی کارایی تولید را افزایش می دهدبرای فولاد زاویه ای 50×50×4 میلی متر، این ماشین ظرفیت تولید 9-10 تن در هر شیفت هشت ساعته را به دست می آورد.

2. واحد علامت گذاری ماشین CNC سوراخ کردن زاویه ای در یک محفظه قوی و با دوام قرار دارد.فراهم کردن انعطاف پذیری در تنظیم موقعیت علامت گذاریعلاوه بر این، دستگاه از یک روش علامت گذاری دیسک با 10 ردیف استفاده می کند، به طور خودکار بدون نیاز به ورودی دستی، کاراکترها را انتخاب می کند و در نتیجه به طور قابل توجهی کارایی علامت گذاری را افزایش می دهد.

3ماشین برش زاویه ای CNC مجهز به یک واحد برش تک تیغه است که به دلیل قدرت برش استثنایی خود شناخته شده است. هر برش با اتلاف مواد صفر انجام می شود.اطمینان از یک لبه برش تمیز و صافمحفظه تیغه با ساختار درب باز طراحی شده است، که جایگزینی سریع و ایمن تیغه را تسهیل می کند.

4جدول مواد افقی به طور کارآمد می تواند میله زاویه را به قفسه مواد چرخشی منتقل کند که توسط یک موتور و Reducer هدایت می شود.این سیستم تضمین قرار دادن امن از میله زاویه بر روی حامل تغذیه برای پردازش بعدی.

5. قطعه کار به طور محکم نگه داشته شده و توسط یک ماشین تغذیه CNC تغذیه می شود، اطمینان از تراز دقیق و دقت موقعیت. ماشین تغذیه توسط یک موتور سرو هدایت می شود.با بازخورد موقعیت ارائه شده توسط یک کدگر فوتو الکتریکی، که در یک سیستم کنترل حلقه بسته کار می کنند.

6. ماشین سنگ شکن و علامت گذاری زاویه ای فولاد CNC توسط یک سیستم هیدرولیکی که فرآیندهای سنگ شکن، علامت گذاری و برش را هدایت می کند، تقویت می شود.آن را با یک ایستگاه هیدرولیک با سرعت بالا که شامل یک انبوه کننده مجهز است، و خطوط هیدرولیکی دارای اتصال های نوع فیروول هستند تا عملکرد ضد نشت را تضمین کنند و در عین حال نگهداری و تعویض قطعات را ساده کنند.بلوک های اصلی دریچه های هیدرولیکی از برند معتبر آتوس تهیه می شوند، تضمین یک سیستم هیدرولیکی قابل اعتماد و با عملکرد بالا.

7سیستم خنک کننده ایستگاه هیدرولیکی گزینه های متعددی از جمله خنک کننده آب، خنک کننده هوا یا خنک کننده روغن را ارائه می دهد.این تنوع به مشتریان اجازه می دهد مناسب ترین روش خنک کننده را بر اساس نیازهای خاص عملیاتی خود انتخاب کنند..

8. سیستم کنترل شامل یک کامپیوتر بالا، PLC، موتور سرو، سوئیچ های تشخیص خارجی، و دیگر اجزای یکپارچه است. اپراتور به سادگی وارد پارامترهای پردازش،و سیستم به طور خودکار برنامه پردازش مربوطه را تولید می کند. این به طور کامل با فرمت های فایل مانند DXF، NC و سایر فرمت های تولید شده توسط نرم افزار CAD سازگار است. رابط انسان-ماشین کامپیوتر بالا طراحی شده است تا کاربر پسند باشد،با یک صفحه نمایش بصری و عملکرد سادهاین قابلیت ها شامل تجسم گرافیکی قطعه کار، ذخیره سازی داده های گسترده، نظارت بر موقعیت و اطلاعیه های هشدار خطا می باشد.

این نمونه ها، که مشخصات استاندارد و شرایط پردازش معمول در صنعت برج زاویه ای فولاد را نشان می دهند،ارائه یک وسیله مستقیم برای ارزیابی کیفیت پردازش تجهیزات به کاربران، دقت و مهارت کاری. آنها به عنوان یک مرجع ملموس برای ارزیابی عملکرد تجهیزات و مناسب بودن آن برای نیازهای خاص تولید، به این ترتیب امکان می دهدتصمیم گیری مبتنی بر داده برای برنامه های کاربردی بالقوه.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) ، که برج ها در معرض شرایط آب و هوایی سخت و بار های قابل توجهی قرار دارند،این تجهیزات برای پردازش اجزای زاویه ای فولادی که چارچوب ساختاری اصلی برج ها را تشکیل می دهند حیاتی است. آن را به طور کارآمد انجام حفاری و پرتاب عملیات بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arms و دیگر عناصر ساختاری کلیدی،اطمینان از ابعاد دقیق و اتصالات قوی که ثبات کلی و یکپارچگی برج ها را حفظ می کند.
