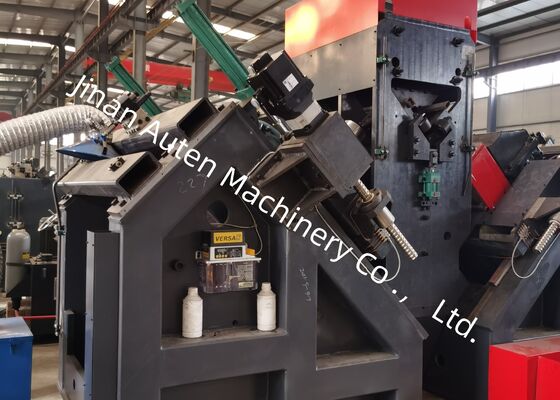

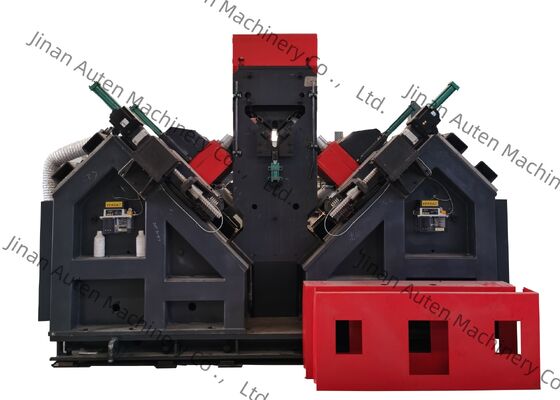

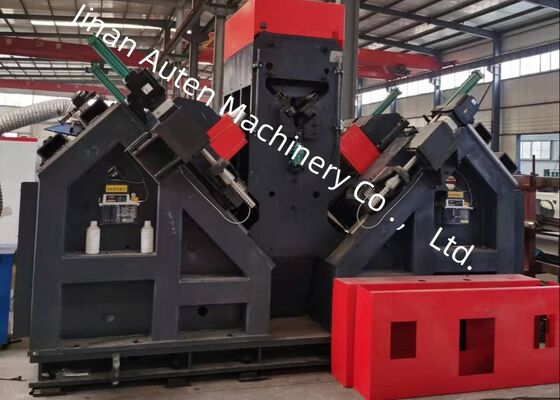

خط حفاری و علامت‌گذاری CNC با سرعت بالا برای برج‌های خط انتقال در ساخت سازه‌های فولادی

برج های خط انتقال CNC زاویه سوراخ و خط علامت گذاری ساختاری فولاد

صنعت مورد استفاده:

این ماشین تجهیزات ویژه ای است که برای حفاری زاویه ای فولاد و علامت گذاری به طور عمده در صنعت برج فولاد زاویه ای استفاده می شود.

ترکیب محصول:

این ماشین عمدتا متشکل از ناقل متقاطع، سیستم بارگذاری چرخش، ناقل داخل، CNC ناقل داخل، واحد حفاری، واحد علامت گذاری، ناقل تخلیه، و همچنین هیدرولیک،سیستم های الکتریکی و پنوماتیک و غیره.

پارامترهای اصلی:

مشخصات محصول:

1این خط پردازش متشکل از کانویر متقاطع، کانویر سرنگون، کانویر داخل، ماشین CNC داخل، دو مجموعه از واحدهای حفاری، یک مجموعه از واحد علامت گذاری،کانویر تخلیه اتوماتیک و ایستگاه هیدرولیک مربوطه، سیستم خنک کننده الکتریکی. تکنولوژی CNC را اتخاذ کنید، موتور سرو در تغذیه، با کارایی بالا، دقت قطعه کار پایدار.

2در هر طرف یک مجموعه از واحدهای حفاری وجود دارد. هر واحد حفاری می تواند با سه حفاری با ابعاد مختلف نصب شود.واحد حفاری می تواند حرکت CNC را به طور کلی برای تغییر مراحل حفاری درک کند، بنابراین برای اطمینان از دقت سوراخ.

3. سرعت چرخش تمام اسپندل ها تنظیم بدون گام توسط پردازنده انجام می شود و سرعت تغذیه نیز تنظیم بدون گام توسط دریچه های تنظیم سرعت انجام می شود.تغذیه در محل کار، و برداشت سریع از اسپندل ها همه به طور خودکار تمام می شوند.

4. یک واحد علامت گذاری در خط حفاری. مراحل علامت گذاری را می توان به راحتی تنظیم کرد. علامت گذاری، چسباندن قطعه کار و تغذیه حفاری توسط سیستم هیدرولیکی هدایت می شود.اجزای اصلی وارداتی هستند. سیستم خنک کننده گردش به طوری که به طول عمر دریل اعمال می شود.

5. تمام علامت گذاری و حفاری در تکمیل خودکارتمام زاویه های تمام شده می توانند با دستگاه گردش پنوماتیک تخلیه شوند تا نیروی کار کارگران را با مزایای خوبی نسبت به سایر تولید کنندگان کاهش دهد.

6. سیستم کنترل شامل کامپیوتر میزبان، موتور سرو، PLC، سوئیچ نظارت خارجی، و غیره فقط ورودی ابعاد قطعه کار،برنامه پردازش به طور خودکار تولید می شود.علاوه بر این، برنامه می تواند ذخیره شود، انتخاب، نمایش داده و بر اساس workpiece No.

7. خط ماشین آلات نصب پشتیبانی و دستگاه فشار برای پاسخگویی به الزامات زاویه پردازش با خم شدن بزرگتر.

این نمونه ها نمونه ای از انواع مشخصات استاندارد و پیکربندی سوراخ از فولاد زاویه ای هستند که اغلب در ساخت برج های خط انتقال استفاده می شود.آنها به عنوان مرجع بصری برای کاربران یا بازرسان آینده برای ارزیابی عملکرد عملیاتی تجهیزات عمل می کنند.، ارائه معیارهای مشخص و قابل اندازه گیری برای تعیین اینکه آیا تجهیزات مطابق با استانداردهای تولید مورد نیاز برای ساخت برج خطوط انتقال است.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) که برج های انتقال در معرض شرایط شدید آب و هوایی و بار قابل توجهی قرار دارند،این تجهیزات برای پردازش قطعات زاویه ای فولاد که عناصر اصلی حمل کننده برج ها را تشکیل می دهند ضروری است.. آن را به طور موثر انجام حفاری و استامپ عملیات بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arms و دیگر اجزای ساختاری حیاتی،اطمینان از دقت دقیق ابعاد و عملکرد قابل اعتماد اتصالدر نتیجه، نقش مهمی در حفظ یکپارچگی ساختاری طولانی مدت و ثبات برج های انتقال در طول کل عمر عملیاتی آنها دارد.
