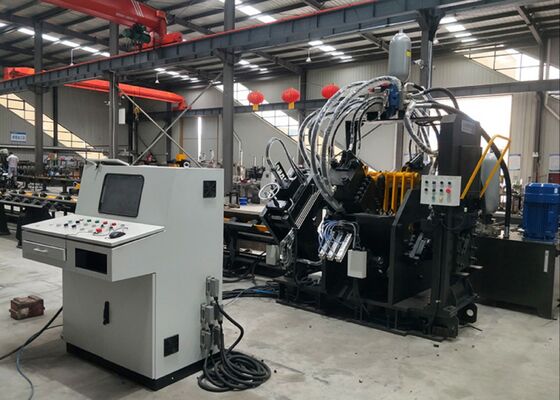

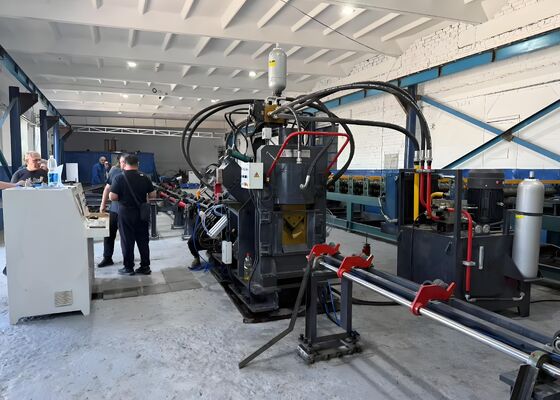

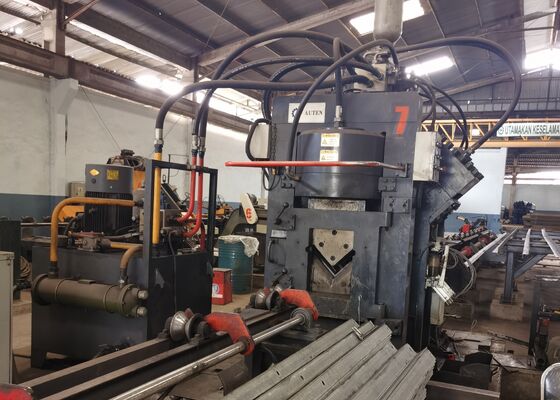

32x7x3m اندازه کلی زاویه پروفایل پردازش CNC زاویه آهن و فولاد برج ماشین خط 3 محور CNC

32x7x3m اندازه کلی زاویه پروفایل پردازش CNC زاویه آهن و فولاد برج ماشین خط 3 محور CNC

معرفی محصول:

خط تولید زاویه CNC سری JNC با سرعت بالا، علامت گذاری و برش عمدتا شامل واحد سوراخ کردن، واحد علامت گذاری، واحد برش، کانویر متقاطع، کانویر چرخش،حمل کننده تغذیه، ناقل تخلیه، ماشین تغذیه CNC، سیستم هیدرولیکی، سیستم الکتریکی، سیستم پنوماتیک و سایر اجزای ضروری.به طور خاص برای پردازش خودکار فولاد زاویه ای در ساخت برج طراحی شده است، این خط تولید به طور کامل تحت کنترل عددی کار می کند و عملکرد کاربر پسند را ارائه می دهد. این قابلیت های تولید خودکار، دقیق، متنوع و در مقیاس بزرگ را تسهیل می کند.

پارامترهای محصول:

مشخصات محصول:

1. ماشین سوراخ کردن زاویه ای آهن CNC با دو یا سه واحد سوراخ کردن مجهز است که هر کدام قادر به گنجاندن سه اندازه مختلف سوراخ هستند.این واحدهای سوراخ کردن با دقت توسط کنترل عددی (NC) کنترل می شوند، اطمینان از موقعیت های دقیق و تنظیم پذیر سوراخ کردن. این ماشین قادر به تولید هر دو سوراخ گرد و بیضی است. با عملکردهای تغذیه و سوراخ کردن با سرعت بالا،به طور قابل توجهی کارایی تولید را افزایش می دهدبرای فولاد زاویه 50×50×4 میلی متر، این ماشین ظرفیت تولید 9-10 تن را در یک شیفت هشت ساعته به دست می آورد.

2. واحد علامت گذاری ماشین CNC سوراخ کردن زاویه ای در یک محفظه قوی و با دوام قرار دارد. سیستم علامت گذاری شامل چهار مجموعه کاست است که می تواند از طریق برنامه نویسی انتخاب شود.فراهم کردن انعطاف پذیری در تنظیم موقعیت علامت گذاریعلاوه بر این، این دستگاه از یک روش علامت گذاری دیسک با 10 ردیف استفاده می کند، که به طور خودکار بدون نیاز به ورودی دستی، کاراکترها را انتخاب می کند و در نتیجه کارایی علامت گذاری را به شدت بهبود می بخشد.

3ماشین برش زاویه ای CNC مجهز به یک واحد برش تک تیغه است که به دلیل قدرت برش استثنایی خود شناخته شده است. هر برش با اتلاف مواد صفر انجام می شود.که منجر به یک سطح برش تمیز و صاف می شودمحفظه تیغه دارای یک طراحی درب باز است که جایگزینی سریع و ایمن تیغه را تسهیل می کند.

4جدول مواد افقی به طور موثر می تواند نوار زاویه را به قفسه مواد چرخش منتقل کند که توسط یک موتور و کاهش دهنده کار می کند.این سیستم اطمینان از موقعیت امن از میله زاویه بر روی حامل تغذیه برای پردازش بیشتر.

5. قطعه کار به طور ایمن نگه داشته شده و توسط یک ماشین تغذیه CNC تغذیه می شود، اطمینان از تراز دقیق و دقت موقعیت. ماشین تغذیه توسط یک موتور سرو هدایت می شود.با بازخورد ارائه شده توسط یک کدگر فوتو الکتریکی، که در یک سیستم کنترل حلقه بسته کار می کنند.

6. ماشین سنگ شکن و علامت گذاری زاویه ای فولاد CNC توسط یک سیستم هیدرولیکی که عملکردهای سنگ شکن، علامت گذاری و برش را هدایت می کند، تقویت می شود.از يک ايستگاه هيدروليکي پرسرعت مجهز به يک آمپوليتور برخوردار است، و خطوط هیدرولیکی از اتصال های نوع فیروال استفاده می کنند، که عملکرد بدون نشت را تضمین می کند در حالی که نگهداری و تعویض را ساده می کند.بلوک های اصلی دریچه هیدرولیکی توسط برند معتبر آتوس تامین می شوند، تضمین یک سیستم هیدرولیکی قابل اعتماد و با عملکرد بالا.

7سیستم خنک کننده ایستگاه هیدرولیک گزینه های متعددی از جمله خنک کننده آب، خنک کننده هوا یا خنک کننده روغن را ارائه می دهد.این تنوع به مشتریان اجازه می دهد مناسب ترین روش خنک کننده را بر اساس نیازهای خاص عملیاتی خود انتخاب کنند..

8سیستم کنترل شامل یک کامپیوتر بالا، PLC، موتور سرو، سوئیچ های تشخیص خارجی و سایر اجزای یکپارچه است. اپراتور فقط مشخصات پردازش را وارد می کند،و سیستم به طور خودکار برنامه پردازش مربوطه را تولید می کند. این به طور کامل با فرمت های فایل مانند DXF ، NC و سایر فرمت های ایجاد شده توسط نرم افزار CAD سازگار است. رابط انسان-ماشین رایانه بالایی برای سهولت استفاده طراحی شده است.ارائه یک صفحه نمایش بصری و عملکرد سادهاین شامل ویژگی هایی مانند تجسم گرافیکی قطعه کار، ذخیره سازی داده های گسترده، ردیابی مکان و اطلاعیه های هشدار خطا است.

این نمونه ها، که مشخصات استاندارد و شرایط پردازش مشترک در صنعت برج زاویه ای فولاد را نشان می دهند، کاربران را قادر می سازد به طور مستقیم کیفیت پردازش تجهیزات را ارزیابی کنند.دقت، و کارایی. آنها به عنوان یک مرجع ملموس برای ارزیابی عملکرد تجهیزات و مناسب بودن آن برای نیازهای خاص تولید، به این ترتیب حمایت از اطلاعات،تصمیم گیری مبتنی بر داده برای برنامه های کاربردی بالقوه.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) که برج ها باید در شرایط شدید آب و هوا و بار سنگین مقاومت کنند،این تجهیزات نقش مهمی در پردازش قطعات زاویه ای فولادی که چارچوب ساختاری اصلی برج ها را تشکیل می دهند، ایفا می کنند.. آن را به طور کارآمد انجام حفاری و استامپ عملیات بر روی زاویه فولاد مورد استفاده برای برج بدن، cross-arms و دیگر عناصر ساختاری کلیدی،اطمینان از ابعاد دقیق و اتصالات قوی که ثبات کلی و یکپارچگی برج ها را حفظ می کند.
