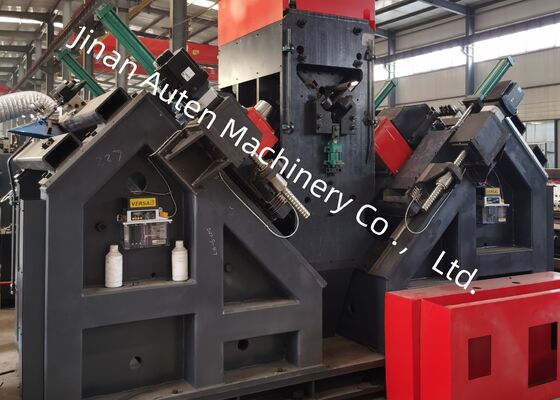

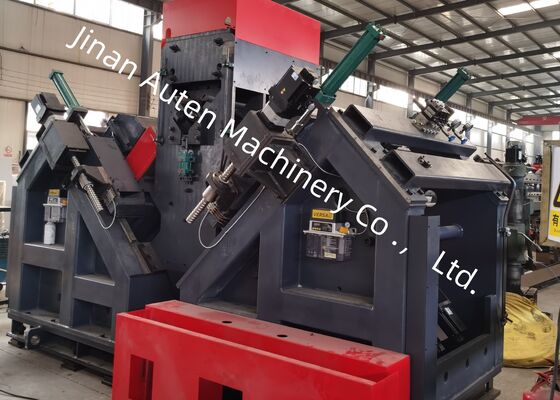

50-330mm Range Of Back Mark Cnc Angle Drilling Machine اتم سازی هوا خشک کولر داخلی

50-330mm Range Of Back Mark Cnc Angle Drilling Machine اتم سازی هوا خشک کولر داخلی

معرفی محصول:

خط ماشین سوراخ و علامت گذاری زاویه ای CNC به طور تخصصی برای حفاری و علامت گذاری فولاد زاویه ای بزرگ و قوی مورد استفاده در برج های خط انتقال طراحی شده است.این سیستم تضمین حفاری دقیق از تمام سوراخ در فولاد زاویه، که کیفیت سوراخ و دقت موقعیت عالی را ارائه می دهد. علاوه بر این، کارایی تولید را افزایش می دهد در حالی که سطح بالایی از اتوماسیون را فراهم می کند.

پارامترهای اصلی:

مشخصات محصول:

1خط تولید مجهز به یک سیستم بارگیری خودکار است که شامل یک کانال تغذیه افقی، یک قفسه بارگیری چرخش و یک سیستم بارگیری خودکار است.همراه با مکانیسم تغذیه پیشرفته. تمام عملیات حفاری و استپینگ فولاد بر روی فولاد زاویه ای به صورت یکپارچه در یک جریان کار مداوم و کارآمد ادغام شده است. کل فرآیند کاملا خودکار است.از بین بردن نیاز به مداخله دستی و کاهش قابل توجهی نیاز به نیروی کار برای اپراتورها.

2. اسپندل حفاری با یک اسپندل دقیق تایوان BT40 مجهز است (که شامل مایع خنک کننده داخلی است) ، که اطمینان از کارایی و دقت حفاری برتر است.واحد حفاری مجهز به شش سر CNC حفاری است، با سه نفر در هر طرف از فولاد زاویه ای قرار دارند.سر در هر دو طرف قادر به حفاری همزمان سوراخ با قطر یکسان و در فواصل مداوم از انتهای بالای فلنج های زاویه ای فولاد هستند.

3این نرم افزار دارای یک رابط دو زبانه چینی / انگلیسی است که ناوبری بصری و نمایش واضح نقشه های قطعه کار را ارائه می دهد.

4فرآیند برنامه نویسی ساده و کارآمد است؛ کاربران نیاز به ورودی ابعاد قطعه کار، قطر سوراخ، فاصله و مقدار برای تولید خودکار برنامه دارند.بعلاوه، نرم افزار CAD/CAM lofting می تواند برای تبدیل فایل بدون درز استفاده شود. این سیستم به طور کامل با فایل های NC1 تولید شده توسط نرم افزار TEKLA سازگار است.

5قطعات هیدرولیک، پنوماتیک و الکتریکی حیاتی از مارک های شناخته شده و با عملکرد بالا خریداری می شوند تا قابلیت اطمینان و عمر طولانی را تضمین کنند.

6این سیستم مجهز به یک عملکرد خود تشخیصی یکپارچه است، که شناسایی و رفع مشکلات موثر را امکان پذیر می کند.

7واحد برش به عنوان یک افزایش اختیاری ارائه شده است، با یک مکانیسم برش دو تیغه طراحی شده برای بهینه سازی عملکرد.

این نمونه ها نمونه ای از انواع مشخصات استاندارد و پیکربندی سوراخ از فولاد زاویه ای است که به طور معمول در ساخت برج های خط انتقال استفاده می شود.آنها به عنوان مرجع بصری برای کاربران یا بازرسان آینده برای ارزیابی عملکرد عملیاتی تجهیزات عمل می کنند.، ارائه معیارهای مشخص و قابل اندازه گیری برای تعیین اینکه آیا تجهیزات با استانداردهای تولید مورد نیاز برای تولید برج خطوط انتقال مطابقت دارند.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) ، که برج های انتقال در شرایط شدید آب و هوایی و بار های قابل توجهی مقاومت می کنند،این تجهیزات نقش مهمی در پردازش قطعات زاویه ای فولادی دارند که ساختارهای حامل اصلی برج ها را تشکیل می دهند.. آن را به طور موثر انجام حفاری و استامپ عملیات بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arms و دیگر عناصر ساختاری ضروری،اطمینان از دقت دقیق ابعاد و عملکرد قابل اعتماد اتصالدر نتیجه، به طور قابل توجهی به یکپارچگی ساختاری طولانی مدت و ثبات برج های انتقال در طول کل عمر خدمات آنها کمک می کند.
