2200/4300KN نیروی برش CNC زاویه ضربه زدن تراشیدن استیل برج خط تولید 18 نامه در هر گروه

2200/4300KN نیروی برش CNC زاویه ضربه زدن تراشیدن استیل برج خط تولید 18 نامه در هر گروه

معرفی محصول:

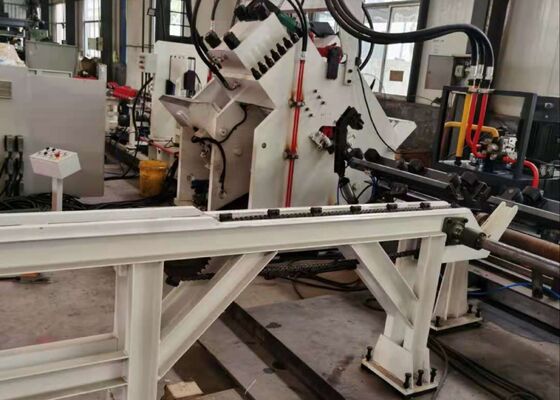

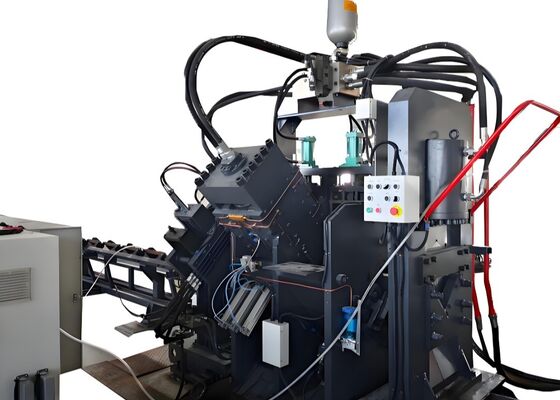

خط تولید زاویه CNC سری JNC با سرعت بالا، علامت گذاری و برش عمدتا شامل واحد سوراخ کردن، واحد علامت گذاری، واحد برش، ناقل متقاطع، ناقل چرخش،حمل کننده تغذیه، حمل کننده تخلیه، ماشین تغذیه CNC، سیستم هیدرولیک، سیستم الکتریکی، سیستم پنوماتیک و سایر اجزای حیاتی.طراحی شده به طور خاص برای پردازش خودکار فولاد زاویه ای در بخش ساخت برج، این خط تولید تحت کنترل عددی کامل کار می کند، که کاربری آسان را تضمین می کند. این امکان را برای قابلیت های تولید خودکار، با دقت بالا، چند نوع و در مقیاس بزرگ فراهم می کند.

پارامترهای محصول:

مشخصات محصول:

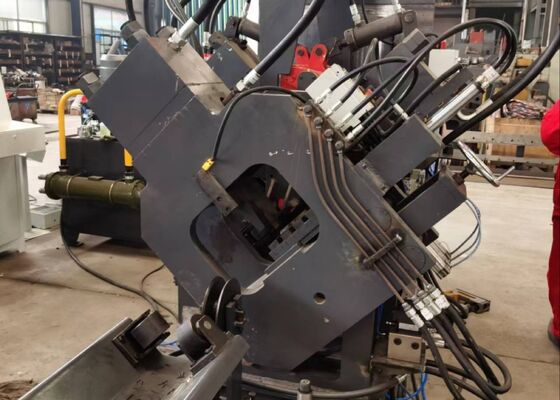

1ماشین سوراخ کردن زاویه ای آهن CNC مجهز به دو یا سه واحد سوراخ کردن است که هر کدام قادر به گنجاندن سه اندازه مختلف سوراخ می شوند.این واحدهای سوراخ کردن با دقت توسط کنترل عددی (NC) کنترل می شونداین ماشین می تواند سوراخ های گرد و بیضی تولید کند. با قابلیت تغذیه و سوراخ کردن با سرعت بالا، کارایی تولید را به شدت بهبود می بخشد.برای فولاد زاویه ای 50×50×4 میلی متر، دستگاه در طول یک شیفت هشت ساعته به ظرفیت تولید 9-10 تن می رسد.

2. واحد علامت گذاری ماشین CNC سوراخ کردن زاویه ای در یک محفظه قوی و با دوام قرار دارد.ارائه انعطاف پذیری در تنظیم موقعیت علامت گذاریعلاوه بر این، دستگاه از یک روش علامت گذاری دیسک با 10 ردیف استفاده می کند، به طور خودکار بدون نیاز به ورودی دستی، کاراکترها را انتخاب می کند، بنابراین به طور قابل توجهی کارایی علامت گذاری را افزایش می دهد.

3ماشین برش زاویه ای CNC دارای یک واحد برش تک تیغه است که به دلیل قدرت برش استثنایی خود شناخته شده است. هر برش با اتلاف مواد صفر انجام می شود.ارائه یک سطح برش تمیز و صافمحفظه تیغه با ساختار درب باز طراحی شده است که امکان جایگزینی سریع و ایمن تیغه را فراهم می کند.

4جدول مواد افقی به طور موثر می تواند میله زاویه را به قفسه مواد چرخش منتقل کند که توسط یک موتور و کاهش دهنده هدایت می شود.این سیستم اطمینان از موقعیت امن از میله زاویه بر روی حامل تغذیه برای پردازش بعدی.

5. قطعه کار به طور ایمن نگه داشته می شود و توسط یک ماشین تغذیه CNC تغذیه می شود، که اطمینان از تراز دقیق و دقت موقعیت را تضمین می کند. ماشین تغذیه توسط یک سرو موتور هدایت می شود.با بازخورد از یک کدگر فوتو الکتریکی، که در یک سیستم کنترل حلقه بسته کار می کنند.

6. ماشین سنگ شکن و علامت گذاری زاویه ای فولاد CNC از طریق یک سیستم هیدرولیکی کار می کند که عملکردهای سنگ شکن، علامت گذاری و برش را هدایت می کند.آن را با یک ایستگاه هیدرولیک با سرعت بالا مجهز است با یک آمپول، و خطوط هیدرولیکی از اتصال های نوع فیروال استفاده می کنند که عملکرد ضد نشت را تضمین می کنند و تعویض و نگهداری را ساده می کنند.بلوک های اصلی دریچه های هیدرولیکی از برند مشهور آتوس تهیه می شوند، تضمین یک سیستم هیدرولیکی قابل اعتماد و با عملکرد بالا.

7سیستم خنک کننده ایستگاه هیدرولیک گزینه های مختلفی از جمله خنک کننده آب، خنک کننده هوا یا خنک کننده روغن را ارائه می دهد.این انعطاف پذیری به مشتریان امکان می دهد مناسب ترین روش خنک کننده را بر اساس نیازهای خاص عملیاتی خود انتخاب کنند.

8. سیستم کنترل شامل یک کامپیوتر بالا، PLC، سرو موتور، سوئیچ های تشخیص خارجی، و دیگر اجزای ضروری است. اپراتور به سادگی ورودی الزامات پردازش،و سیستم به طور خودکار برنامه پردازش مربوطه را تولید می کندهمچنین با فرمت های فایل مانند DXF، NC و سایر فرمت های تولید شده توسط نرم افزار CAD سازگار است. رابط انسان-ماشین کامپیوتر بالا بسیار بصری است.ارائه یک صفحه نمایش کاربر پسند و عملکرد ساده. از ویژگی هایی مانند تجسم گرافیک قطعات کار، ذخیره سازی داده های گسترده، ردیابی داده های مکان و اطلاعیه های هشدار خطا پشتیبانی می کند.

این نمونه ها، که مشخصات استاندارد و شرایط پردازش معمول در صنعت برج زاویه ای فولاد را منعکس می کنند، کاربران را قادر می سازد تا کیفیت پردازش تجهیزات را به طور مستقیم ارزیابی کنند.دقت، و مهارت های دستی. آنها یک معیار ملموس برای ارزیابی عملکرد تجهیزات و مناسب بودن آن برای نیازهای خاص تولید فراهم می کنند و در نتیجه،تصمیم گیری مبتنی بر داده برای برنامه های کاربردی بالقوه.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) ، که برج ها در معرض شرایط آب و هوایی شدید و بار های قابل توجهی هستند،این تجهیزات برای پردازش اجزای زاویه ای فولادی که چارچوب ساختاری اصلی برج ها را تشکیل می دهند ضروری است.. آن را به طور موثر انجام عملیات حفاری و چاپ بر روی زاویه فولاد مورد استفاده برای برج بدن، cross-arms و دیگر عناصر ساختاری حیاتی،اطمینان از ابعاد دقیق و اتصالات امن که ثبات کلی و یکپارچگی برج ها را حفظ می کند.
