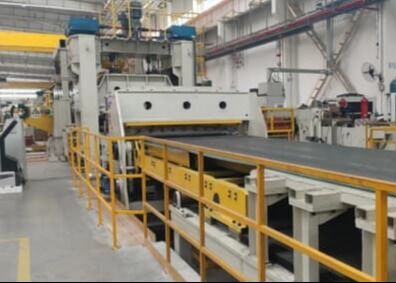

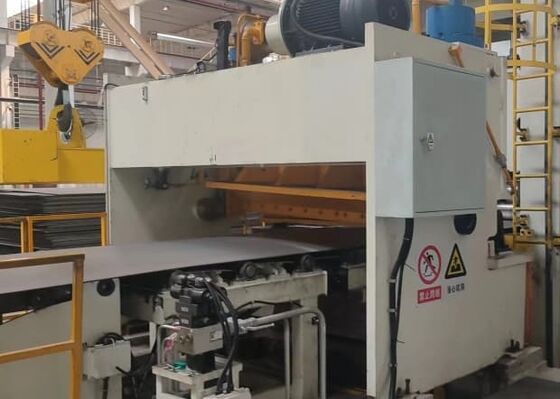

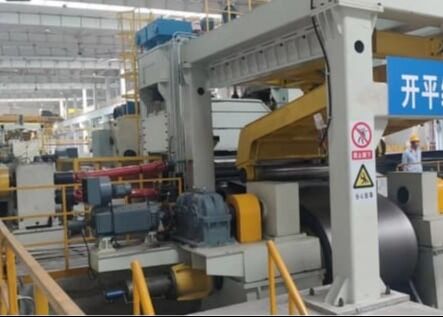

مدل RFHJ2-30x2500 خط تراز و تراز صفحه 12-30mm ضخامت صفحه

مدل RFHJ2-30x2500 خط تراز و تراز صفحه 12-30mm ضخامت صفحه

خلاصه ی محصول:

نام خط تولید: خط تولید باز کردن، صاف کردن و برش
مدل خط تولید: RFHJ1230×2500
این خط تولید برای باز کردن، تراز کردن، برش و انباشت سیم پیچ های فولادی با ضخامت 12-30mm و عرض 800-2500mm استفاده می شود.

پیکربندی محصول

جریان فرآیند به شرح زیر است:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

پیکربندی و عملکرد واحد

سرنشینی با طناب فولاد

خلاصه: صندلی طناب فولادی از دو قسمت متماثل شکل V تشکیل شده و در هر دو طرف خندق بالای واگن بارگذاری نصب شده است.از آن برای ذخیره کویل های فولادی استفاده می شود که بدون برق پردازش می شوند. کالسکه بارگذاری می تواند به طور مستقیم کویل های فولادی را از صندلی کویل فولادی برای بارگذاری بلند کند.

مشخصات فنی

2ماشين بارگيري

a. خلاصه: با استفاده از حرکت الکتریکی و بالا بردن هیدرولیک. وزن بار 35 تن است.و رولر های دوگانه در بالای واگن یک ساختار V شکل را تشکیل می دهند.. آن را عمدتا از یک شاسی، یک سیلندر هیدرولیک، یک قاب پشتیبانی و دو محور چرخ تشکیل شده است. هنگام بارگذاری، سیستم محرک موتور کاهش دهنده راننده ترولی را برای حرکت در امتداد مسیر هدایت می کند،و سپس توسط سیلندر هیدرولیک بلند می شود تا کویل را به ارتفاع مورد نیاز افزایش دهد، که موقعیت مرکزی ماندرل uncoiler است. پس از اینکه کویل سفت شود، سیلندر پایین می آید و عارضه به موقعیت اصلی خود باز می گردد. قدرت موتور عارضه 4KW است.کابل ها و لوله های نفتی با زنجیره های پشتیبان محافظت می شوند..

b. مشخصات فنی
شکل: راه رفتن الکتریکی، بلند کردن هیدرولیک
مقدار: 1 واحد
مواد قطعات اصلی:
رکورد پشتیبانی مواد، صفحه حمل: جوش صفحه فولادی
محور چرخ: 40Cr سخت
چرخ: 45 درمان خنک کننده HRC4550
روان کننده: روان کننده مرکزی دستی

پارامترهای فنی:

3. پاک کننده

a. خلاصه: uncoiler یک دستگاه برای قرار دادن کویل های فولادی و باز کردن آنها استفاده می شود. uncoiler دارای یک ساختار تقارن چپ راست است که از 2 مجموعه از درام های هائیدرولیک گسترش و انقباض تشکیل شده است.2 مجموعه حرکت هیدرولیک، 2 مجموعه از پایه های ماشین و 2 مجموعه از سیستم های انتقال. طبل شامل یک اسپندل پشتیبانی، یک صندلی اسلایدی به شکل کینه، چهار صفحه قوس در صندلی اسلایدی به شکل کینه قرار دارد،و یک سیلندر هیدرولیک چرخانسیلندر هیدرولیکی در پشت میله پشتیبانی ثابت شده و با هم می چرخد و میله بند آن از میان میله پشتیبانی می گذرد و به صندلی اسلاید شکل کینه متصل می شود.میله کشش فشار می دهد و می کشد صندلی اسلایدی به شکل تکه برای اسلایدی، و صفحه قوس در اثر عمل کینه شیب دار طبل را گسترش می دهد و انقباض می کند.سیستم گسترش و انقباض دارای هیدرولیکی کنترل حفظ فشار یک طرفه برای جلوگیری از نشت دریچه داخلی و به طور موثر اطمینان از نیروی تنش از mandrel. اسپندل توسط یک موتور از طریق یک کاهش دهنده برای چرخش رانده می شود و می تواند به جلو و عقب چرخش کند.
انکولر قدرت اصلی را برای رهبر کویل فولادی فراهم می کند و تنش عقب را در هنگام کار خودکار ایجاد می کند، و باعث می شود خط تولید به آرامی و قابل اعتماد اجرا شود.

ترکیب: (1) پایه ماشین (2) موتور و کاهش دهنده (3) قفسه متحرک (4) لوله (توسیع پذیر) (5) سیستم گسترش و انقباض هیدرولیک (6) سیستم حرکت هیدرولیک

b. مشخصات فنی
فرم: دو سر هیدرولیک گسترش و انقباض (دو مرحله Ф762mm، Ф950mm)
مقدار: 1 واحد
مواد قطعات اصلی:
لوله های پشتیبانی از انبساط و انقباض: قطعات ساختاری فولادی
قاب، پایه: قطعات جوشیده شده بر روی صفحه فولادی
اسپندل: 40Cr سخت
اسپروکت: 40Cr سخت و خاموش شده
