معرفی محصول

خط توليد اتوماتيك سور برکت پنچينگ و فورمنگ مي تواند به تک ورق اوليه توليد بي وقفه و چند فرعي دست يابدبرش در یک تولید مستمر، به طوری که استاندارد ظاهر محصول، استقرار ثابت است آسان است. خط تولید دارای سرعت تولید بالا، استفراغ آنلاین و تولید قالب بندی مداوم،آسان برای کار و استفاده از نیروی کار کمتر.

پیکربندی محصول

توجه: نقشه های نوع صفحه، مشمول نقشه هایی هستند که توسط خریدار و فروشنده امضا و تأیید شده اند.

فرآیند تولید

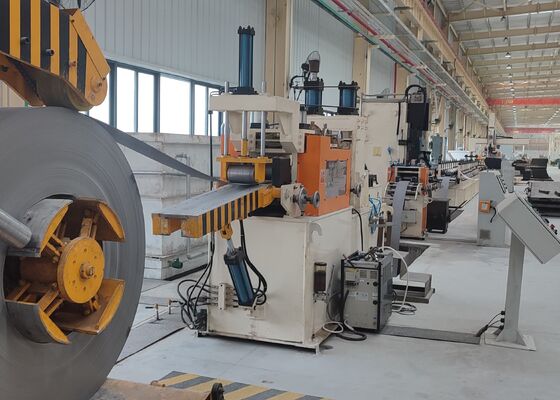

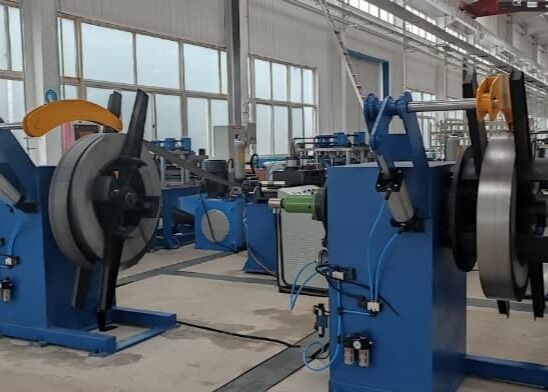

خط تولید با توجه به فرآیند فنی زیر انجام می شود: Uncoiling→Leveling Servo Feeding→Punching→Cold Forming→Hydraulic Shear→Discharging

پیکربندی و عملکرد واحد

ماشین تراش هیدرولیک 1 مجموعه

هدف: برای برش قطعات قالب تا یک طول معین. کل خط قطع نمی شود. سریع و کارآمد
ساختار: اجزای اصلی شامل فریم برش، قطعه برش، سیستم هیدرولیک و سایر اجزای آن است.

ابزار برش: 3 مجموعه در کل
مواد چاقو: Cr12MoV (سختی پس از خاموش کردن HRC58 ~ 62)

سیستم هیدرولیک 1 مجموعه

کاربرد: تامین برق برای ماشین سوراخ کردن و ماشین برش.
ساختار: ساختار ترکیبی پمپ و انبوه کننده پذیرفته شده است و سرعت عمل سوراخ کردن و برش سریع است که سرعت خط تولید را بهبود می بخشد.خنک کننده هوا خنک کننده هوا برای دفع گرما برای پاسخگویی به الزامات تولید تحت بار بالا و درجه حرارت بالاتر استفاده می شودسیستم هیدرولیک یک سیستم هیدرولیک سریع است، مناسب برای ضربه زدن با سرعت بالا، رول کردن سوراخ و برش خطوط تولید خم کردن سرد است.قطعات هیدرولیکی اصلی محصولات پکن هواد را اتخاذ می کنند.

اجزای اصلی: پمپ روغن، موتور، شیر هیدرولیکی، شیر سولنویدی، فیلتر و مخزن روغن هیدرولیکی.
سیستم هیدرولیکی فیلترها را به کار می گیرد و تمیز بودن روغن درجه 6 تا 8 تضمین شده است.

فشار سیستم هیدرولیک: 22Kpa
قدرت سیستم هیدرولیک: 15kw

واحد کنترل الکتریکی 1 مجموعه

کل خط از حالت کنترل انسان-ماشین استفاده می کند که ترکیبی از PLC و صفحه لمسی است. پارامترهای مشخصات، کمیت و پارامترهای سیستم قطعات را می توان از طریق صفحه لمسی تنظیم کرد.چندین مجموعه از دستورالعمل های عملیاتی می تواند در یک زمان ذخیره شوددرجه اتوماسیون بالا است. آن را دارای یک عملکرد هشدار در صورت ناهنجاری در خط تولید،و عملکرد کل خط تولید می تواند از طریق سیستم کنترل نظارت شود. پس از خاموش کردن قدرت یا حالت غیرطبیعی خاموش شدن، آن را می تواند پردازش را با توجه به پارامترهای کار قبلی تنظیم ادامه دهد.

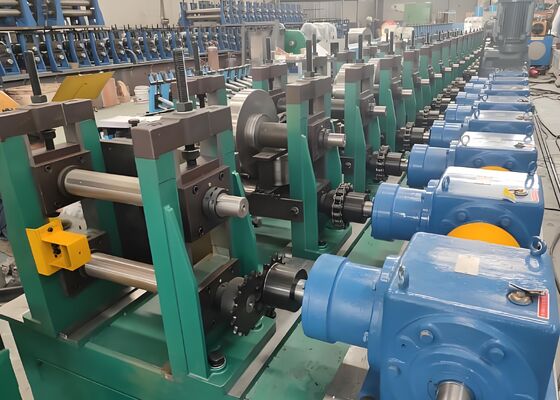

ماشین شکل گیری رول 1 مجموعه

کاربرد: از آن برای ساخت شکل صفحه نهایی مورد نظر به شکل رابط نهایی مورد نظر از طریق فرآیند خم کردن رول استفاده می شود.
در هنگام تعویض محصولات با مشخصات مختلف، تنها بخشی از فاصله دهنده نیاز به تعویض دارد.

ساختار: واحد شکل گیری یک قفسه مستقل (طریقه توری) را اتخاذ می کند. موتور، انتقال محرک کاهش دهنده. رول شکل گیری توسط نرم افزار حرفه ای طراحی شده است.ماده از فولاد درجه بالا ساخته شده است. سختی پس از خنک کردن HRC58 ~ 62 است. سطح رولر پس از تکمیل شده است. رولر دارای دقت بالا و عمر طولانی است.
گره پایین رانده می شود و گره های بالا و پایین از دنده های هم زمان برای عبور های لازم استفاده می کنند.
مغز بیرونی قوس در سمت چپ (شافت پایین) و سمت راست (شافت بالا) است.
