ADM2532 مدل CNC زاویه استیل جدول حفاری ماشین علامت گذاری PLC موتور 40mm مکس حفاری

ADM2532 مدل CNC زاویه استیل جدول حفاری ماشین علامت گذاری PLC موتور 40mm مکس حفاری

معرفی محصول:

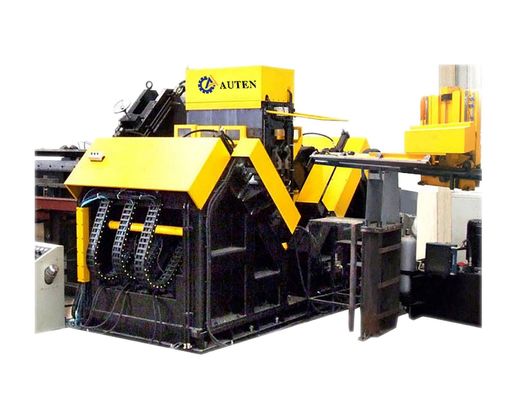

خط ماشین سوراخ و علامت گذاری زاویه ای CNC به طور تخصصی برای حفاری و چاپ فولاد زاویه ای بزرگ و قوی مورد استفاده در برج های خط انتقال طراحی شده است.این سیستم تضمین حفاری دقیق از تمام سوراخ در فولاد زاویه، کیفیت سوراخ برتر و دقت موقعیت را حفظ می کند. علاوه بر این، کارایی تولید را افزایش می دهد و سطح بالایی از اتوماسیون را فراهم می کند.

پارامترهای اصلی:

مشخصات محصول:

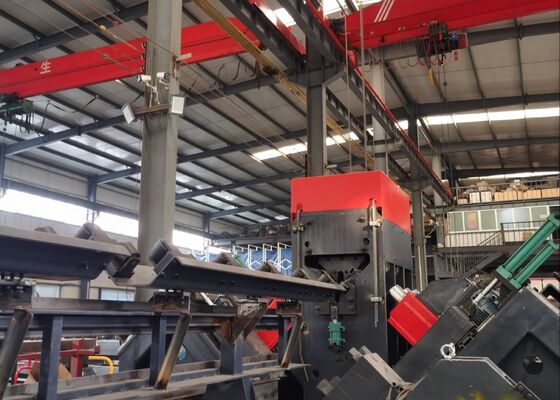

1خط تولید مجهز به یک سیستم بارگیری خودکار است که شامل یک کانال تغذیه افقی، یک قفسه بارگیری چرخش،همچنین یک سیستم تخلیه خودکار و مکانیسم تغذیه. تمام عملیات حفاری و استپینگ فولاد بر روی فولاد زاویه ای به صورت یکپارچه در یک فرآیند مداوم و کارآمد ادغام شده است. کل روند کار به طور کامل خودکار است.از بین بردن نیاز به مداخله دستی و کاهش قابل توجهی نیاز به نیروی کار اپراتور.

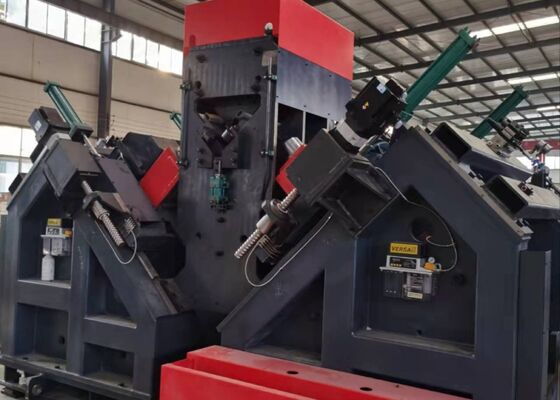

2. اسپندل حفاری با یک اسپندل دقیق تایوان BT40 مجهز است (که شامل مایع خنک کننده داخلی است) ، که اطمینان از کارایی و دقت حفاری برتر است.واحد حفاری مجهز به شش سر CNC حفاری است، سه نفر در هر طرف از فولاد زاویه ای قرار دارند.سر در هر دو طرف قادر به حفاری همزمان سوراخ از قطر یکسان و در فواصل مداوم از انتهای بالای بال های زاویه ای فولاد.

3این نرم افزار دارای یک رابط دو زبانه چینی / انگلیسی است که استفاده آسان و نمایش واضح نقشه های قطعه کار را تضمین می کند.

4. فرآیند برنامه نویسی ساده و کارآمد است؛ کاربران فقط نیاز به ورودی ابعاد قطعه کار، قطر سوراخ، فاصله، و مقدار برای تولید برنامه. علاوه بر این،نرم افزار CAD/CAM lofting می تواند برای تبدیل مستقیم فایل استفاده شودسیستم کاملا با فایل های NC1 تولید شده توسط نرم افزار TEKLA سازگار است.

5اجزای هیدرولیک، پنوماتیک و الکتریکی حیاتی از مارک های شناخته شده و با عملکرد بالا برای اطمینان از قابلیت اطمینان و دوام طولانی تهیه می شوند.

6این سیستم مجهز به یک ویژگی خود تشخیصی یکپارچه است، که تشخیص و رفع مشکل کارآمد را امکان پذیر می کند.

7واحد برش به عنوان یک اضافه اختیاری ارائه می شود و از مکانیسم برش دو تیغه برای افزایش عملکرد استفاده می کند.

این نمونه ها شامل انواع مشخصات استاندارد و پیکربندی سوراخ از فولاد زاویه ای است که به طور معمول در ساخت برج های خط انتقال استفاده می شود.آنها به کاربران بالقوه یا بازرسان مرجع بصری برای ارزیابی عملکرد عملیاتی تجهیزات می دهند.، ارائه معیارهای مشخص و قابل اندازه گیری برای تعیین اینکه آیا تجهیزات با استانداردهای عملی تولید مورد نیاز برای تولید برج خطوط انتقال مطابقت دارد.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) که برج های انتقال در شرایط شدید آب و هوا و بار سنگین مقاومت می کنند،این تجهیزات نقش مهمی در پردازش قطعات زاویه ای فولادی دارند که ساختارهای حامل اصلی برج ها را تشکیل می دهند.. آن را به طور کارآمد انجام حفاری و استامپ عملیات بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arms و دیگر عناصر ساختاری ضروری،اطمینان از دقت دقیق ابعاد و عملکرد قابل اعتماد اتصالدر نتیجه، به طور قابل توجهی به یکپارچگی ساختاری طولانی مدت و ثبات برج های انتقال در طول کل عمر خدمات آنها کمک می کند.
