7000 کیلوگرم سنگل استیل رول وزن اتوماتیک کابل سینی Decoiler سوراخ کردن سرد خم کردن خط تولید

7000 کیلوگرم سنگل استیل کویل وزن اتوماتیک کابل سینی Decoiler سوراخ کردن سرد خم کردن خط تولید

معرفی محصول:

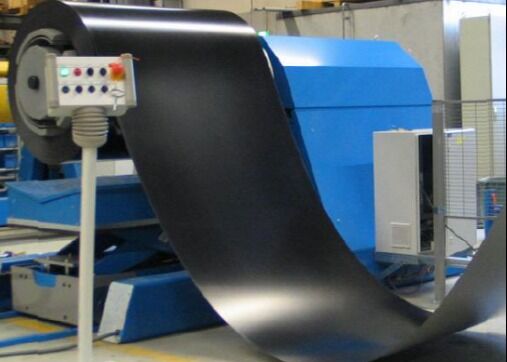

Decoiler خودکار سینی کابل، سوراخ کردن و خط تولید خم شدن سرد می تواند به یک ورق اصلی از چند فرآیند، تولید بدون وقفه، تنظیم uncoiling، سطح، سوراخ کردن، شکل دادن،برش در یک تولید مستمر، به طوری که استاندارد ظاهر محصول، استقرار ثابت است آسان است. خط تولید دارای سرعت تولید بالا، استفراغ آنلاین و تولید قالب بندی مداوم،آسان برای کار و استفاده از نیروی کار کمتر.

پیکربندی محصول:

فرآیند تولید:

حلقه مواد Decoil-re-leveler-servo feeder-multi-station puncher (cutting)--main roll former-final profile output (دستگاه های مختلف برای برش)

اجزای اصلی

پلتفرم انتقال قدرت 1 مجموعه

کاربرد: انتقال ورق ضربه به ماشین قالب
ساختار: این استفاده می کند کانویر کمربند با دستگاه هدایت، عمدتا متشکل از قاب، دستگاه قدرت، کمربند ناقل، دستگاه تنظیم عرض، دستگاه هدایت، و غیره سرعت تغذیه به طور نامحدود تنظیم می شود،با سرعت ماشین قالب گیری مطابقت دارد.

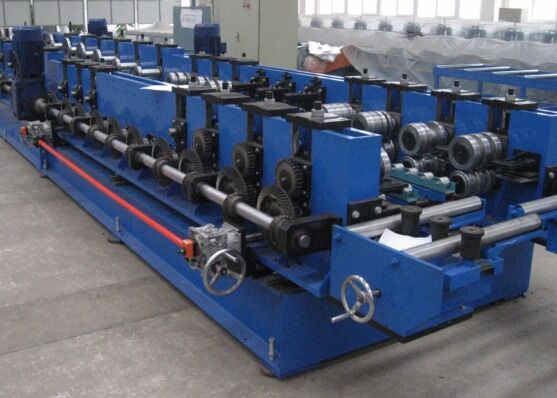

دستگاه شکل دهی تنظیم پذیر کانتیلیور -1 مجموعه

کاربرد: برای رول کردن شکل مطلوب صفحه به شکل قطعی نهایی مورد نیاز از طریق فرآیند خم کردن رول استفاده می شود.
ساختار: واحد شکل گیری از حالت ماشین شکل گیری کانتیلیور استفاده می کند. توسط موتور، کاهش دهنده و چرخ چرخدار حرکت می کند.

هنگام تولید محصولات با عرض پایین و ارتفاع کمر مختلف، شما فقط نیاز به تنظیم پارامترها در صفحه لمسی دارید، که راحت، سریع و قابل اعتماد است.

رولر تشکیل شده توسط نرم افزار حرفه ای طراحی شده است. این ماده از فولاد قالب Cr12 با کیفیت بالا ساخته شده است و سختی پس از خنک شدن HRC58 ~ 62 است (معادل مواد آمریکایی D2 / D3).سطح رولر پس از پایان پولیش می شود. رولر دارای دقت بالا و عمر طولانی است.

بخش اصلی شکل دهی شامل دو ماشین شکل دهی است. پایه ماشین شکل دهی مجهز به یک دستگاه متحرک است که می تواند به صورت طولی بر روی ریل های راهنمای پیش تنظیم شده شما حرکت کند.دو دستگاه شکل دهی و یک دستگاه برای تولید لوله های شکل C,
پارامترها: گذرگاه های شکل دهی: گذرگاه های 10+12

1 مجموعه از قفسه های پشتیبانی بدون برق (طول کل 12 متر)

قفسه در حالت بدون قدرت است، با مجموع دو بخش و هر بخش 6 متر طول دارد. قفسه مواد یک ساختار جداکننده است،که برای حمل و نقل و استفاده در مکان های مختلف مناسب است.

سیستم هیدرولیک 1 مجموعه

کاربرد: برای پشتیبانی از قدرت برای باز کردن و سوراخ کردن.

ساختار: ساختار ترکیبی پمپ و انبوه کننده پذیرفته شده است و عمل سوراخ کردن و برش سریع است و سرعت خط تولید بهبود یافته است.خنک کننده هوا خنک کننده هوا برای دفع گرما برای پاسخگویی به الزامات کار و تولید تحت بار بالا و درجه حرارت بالاتر استفاده می شودسیستم هیدرولیک یک سیستم هیدرولیک سریع است، مناسب برای ضربه زدن با سرعت بالا، شکل گیری رول و برش خطوط تولید خم شدن سرد است.قطعات هیدرولیکی اصلی محصولات پکن هواد را اتخاذ می کنند.

اجزای اصلی آن عبارتند از: پمپ روغن، موتور، شیر هیدرولیکی، شیر سولنویدی، فیلتر و مخزن روغن هیدرولیکی و غیره.

واحد کنترل الکتریکی - یک مجموعه

کل خط از حالت کنترل انسان-ماشین استفاده می کند که ترکیبی از PLC و صفحه لمسی است. پارامترهای مشخصات، کمیت و پارامترهای سیستم قطعات را می توان از طریق صفحه لمسی تنظیم کرد.و مجموعه های متعددی از دستورالعمل های عملیاتی می تواند در یک زمان ذخیره شود. دارای درجه بالایی از اتوماسیون است. این دارای یک عملکرد هشدار در صورت ناهنجاری در خط تولید است. عملکرد کل خط تولید می تواند از طریق سیستم کنترل نظارت شود.پس از قطع برق یا خاموش شدن غیرطبیعی، پردازش می تواند با توجه به پارامترهای کاری که قبلا تنظیم شده است ادامه یابد.
