خط تولید پانچ، خم سرد و دکویلر سینی کابل مدل DPC2050 با سرعت کار 3 تا 10 متر بر دقیقه

مدل DPC2050 Decoiler Cable Tray Punching Cold Bending خط تولید 3 ~ 10m / min سرعت کار

معرفی محصول:

Decoiler خودکار سینی کابل، سوراخ کردن و خط تولید خم شدن سرد می تواند به یک ورق اصلی از چند فرآیند، تولید بدون وقفه، تنظیم uncoiling، سطح، سوراخ کردن، شکل دادن،برش در یک تولید مستمر، به طوری که استاندارد ظاهر محصول، استقرار ثابت است آسان است. خط تولید دارای سرعت تولید بالا، استفراغ آنلاین و تولید قالب بندی مداوم،آسان برای کار و استفاده از نیروی کار کمتر.

پیکربندی محصول:

فرآیند تولید:

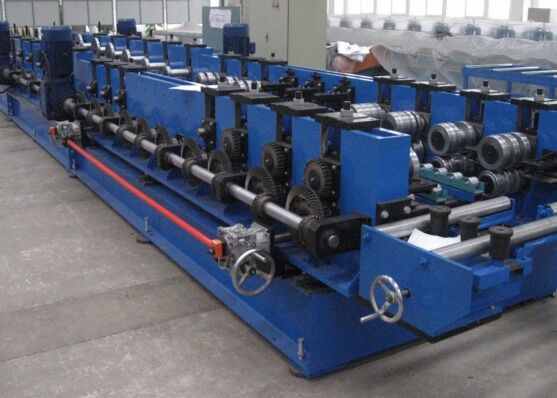

حلقه مواد Decoil-re-leveler-servo feeder-multi-station puncher (cutting)--main roll former-final profile output (دستگاه های مختلف برای برش)

اجزای اصلی

1 مجموعه از Decoiler

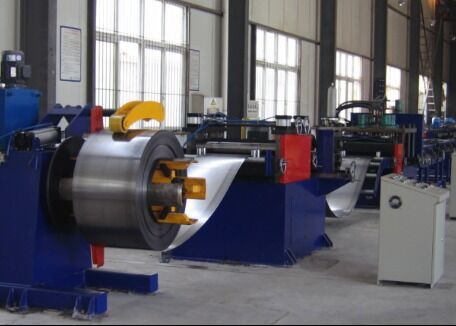

Decoiler: ماشین در حالت تک سر است (تحت یک پشتیبانی، ساختار تنش چهار پیوند، نیروی تنش از سیلندر هیدرولیک می آید، تنظیم سریع و قابل اعتماد است.Uncoiler یک uncoiler خودکار با یک دستگاه فشار پنوماتیک استپس از نصب بر روی شیفت مواد از uncoiler، شیفت مواد از uncoiler به طور خودکار در طول عملیات واقعی کل خط چرخش می کند.سرعت کار uncoiler می تواند با توجه به شرایط عملیاتی کل خط تنظیم شودبرای اطمینان از ایمنی کار واقعی از uncoiler، uncoiler مجهز به دستگاه ترمز پنوماتیک است.decoiler همچنین شامل 4 baffles برای جلوگیری از کویل از شل شدن در طول uncoiler.

توجه: کالسکه بارگیری می تواند اختیاری باشد

دستگاه صاف کننده 1 مجموعه

آن را به تصویب می رسد 7 رول برای سطح بندی، 2 جفت از رول های سرب، رول های تغذیه clamping پنوماتیک، تنظیم سرعت تبدیل فرکانس، کنترل سوئیچ.

حلقه مواد 1 مجموعه

کاربرد: برای خنک کردن عدم تطابق سرعت بین ماشین تراز و ماشین سوراخ کردن استفاده می شود و انحراف را اصلاح می کند؛ اطمینان از تعادل بین این دو در سرعت اجرا،تا کل خط به آرامی و به طور کامل اجرا شود.
ساختار: دستگاه ذخیره سازی از دو قسمت تشکیل شده است: یک رول قوس و یک دستگاه پشتیبانی.آنها از یک قاب قوس و مجموعه ای از رول های انعطاف پذیر تشکیل شده اندسطح رولر با کروم سخت پوشش داده شده است.

سوئیچ های فوتو الکتریکی به ترتیب در هر دو انتهای حفره ذخیره نصب شده اند تا ورودی صفحات را در سیلو کنترل کنند.برای اطمینان از کنترل سطح بین سطح کش و دستگاه سوراخ کردن، و بالاخره متوجه تفاوت بین این دو سرعت متعادل است.

سرو فیدر - 1 مجموعه

کاربرد: مواد ورق را با توجه به طول مرحله واقعی مورد نیاز برای سوراخ کردن تغذیه کنید. چندین گروه از پارامترهای تغذیه را می توان در یک زمان تنظیم کرد ، که راحت و سریع است.دقت تغذیه بدون اشتباه تراکم شده دقیق است.

ساختار: شامل قاب، سیستم فشرده سازی و سیستم محرک سرو است

پرنسر چند ایستگاه (قطاع) - یک مجموعه

کاربرد: به طور عمده پرش کردن انواع سوراخ های مختلف بر روی پروفایل را تکمیل می کند.

ساختار: آن را به تصویب می آید حالت مطبوعات مایع چهار ستون، which is economical and applicable and fast The punching machine has a 6-station punching mode and contains 3 to 4 sets of die sets (final confirmation of the number of die sets according to the final confirmation of the punching plate drawing of the customer)، که می تواند به طور مداوم انواع مختلفی از سوراخ ها را سوراخ کند. فاصله سوراخ کردن در جهت متقاطع صفحه تنظیم می شود،و گام ضربه زدن را می توان از طریق سیستم کنترل الکتریکی تغییر داد.

نمودار سوراخ کردن (تنظیم موقعیت سوراخ نهایی مشمول نقشه های تایید شده توسط مشتری است)
