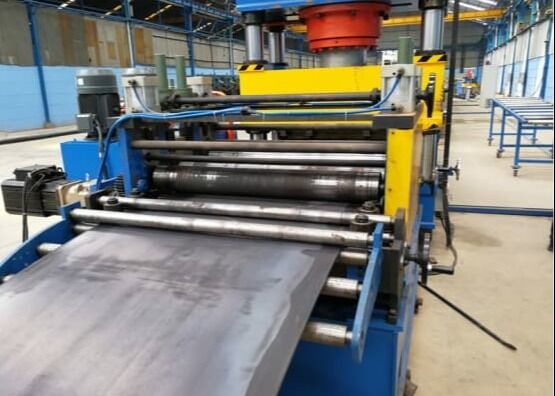

2.5 ~ 7mm مواد خام ضخامت رطوبت صفحه رولر شکل گیری خط برای فولاد گرم رول

خط تولید رول فرمینگ ورق موجدار با ضخامت مواد خام 5 تا 7 میلی‌متر برای فولاد نورد گرم

معرفی محصول:

خط تولید رول فرمینگ ورق موجدار می‌تواند به ورق‌های اولیه، فرآیندهای چندگانه، تولید بدون وقفه، تنظیم باز کردن کویل، تراز کردن، پانچ کردن، شکل‌دهی، برش در یک تولید پیوسته دست یابد، به طوری که ظاهر محصول استاندارد، پانچ نصب سازگار آسان است. خط تولید دارای سرعت تولید بالا، پانچ آنلاین و تولید قالب‌گیری پیوسته، آسان برای کار و استفاده از نیروی کار کمتر است.

پیکربندی محصول:

توجه: هنگامی که سفارش تأیید شد، هر دو طرف باید نقشه پروفیل، نقشه سوراخ پانچ و نقشه قسمت قوس را با هم امضا کنند.

فرآیند تولید:

بازکننده کویل - تراز کننده - حلقه مواد - فیدر سروو - پانچ - حلقه مواد - رول فرمینگ اصلی - برش - قطعه کار در خارج

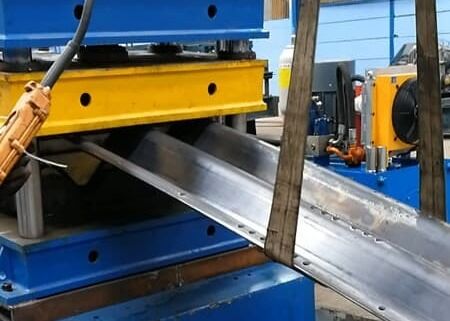

برش 1 مجموعه

اجزای اصلی برش عبارتند از صفحه پایه، سیلندر پنوماتیک، ریل راهنمای خطی، قاب برش، قالب برش و سیلندر هیدرولیک و غیره. سیلندر هیدرولیک نیرو را برای برش تامین می کند.

تیغه برش از نوع برش دو لبه است.
مواد قالب برش: Cr12MoV (HRC58~62)
تلرانس طول برش: ±1.5 میلی‌متر

سیستم هیدرولیک 3 مجموعه

این سه سیستم برای تامین نیرو برای دستگاه هیدرولیک استفاده می شود. اولین سیستم نیرو را برای بازکننده کویل، کالسکه کویل، قاب کمکی، راهنما و بازوی پرس، برش اولیه و قسمت جوشکاری تامین می کند. سیستم دوم نیرو را برای پانچ تامین می کند. سیستم سوم نیرو را برای برش نهایی تامین می کند.

هر سیستم از ساختار ترکیبی پمپ و انباشتگر استفاده می کند، تمام مناطق بازکننده کویل، منطقه تراز و سرعت کار قسمت های پانچ و برش بسیار سریع و پایدار است. سیستم برای بهبود سرعت کار خط تولید بهتر است. کولر با خنک کننده هوا مطابقت دارد، الزامات تولید بالا برای برآورده کردن بار کاری و دمای بالا. سیستم هیدرولیک که به طور ویژه برای پانچ با سرعت بالا و برش متحرک طراحی شده است، بسیار حرفه ای است. اجزای اصلی هیدرولیک برند Atos هستند.

اجزای اصلی سیستم هیدرولیک شامل موتور، پمپ روغن، فیلتر، مخزن روغن، شیر هیدرولیک، شیر الکترومغناطیسی و غیره است.
روغن هیدرولیک این نوع سیستم باید در درجه 6 تا 8 نگهداری شود.

سیستم کنترل الکتریکی 1 مجموعه

این سیستم از PLC برای کنترل تمام عملکردهای کاری استفاده می کند. مقدار تولید و طول هر قطعه به طور خودکار اندازه گیری می شود. رابط انسان و ماشین، صفحه لمسی داده های کاری را وارد و لغو می کند. کنترل دستگاه رول فرمینگ راحت است.
پنل کنترل دارای رابط کاربری انگلیسی است، برای اپراتور راحت است که تاریخ کار را وارد و لغو کند.
