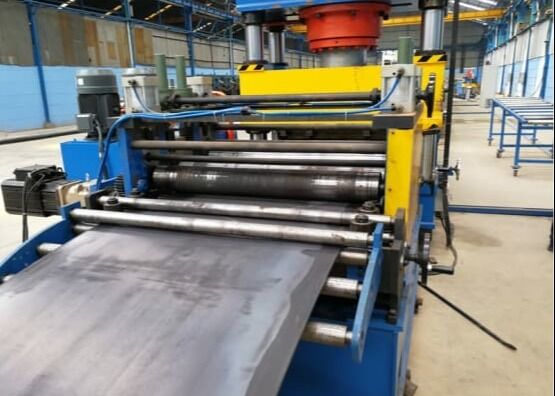

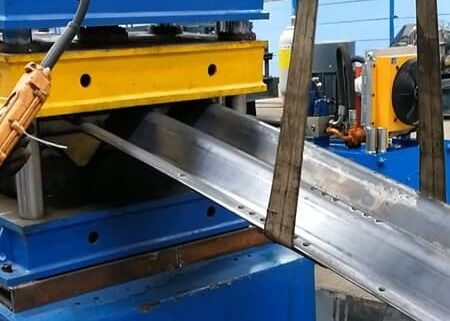

مدل DFCP150 خط شکل گیری رولر صفحه لوله کشی با عملکرد سوراخ سوراخ

مدل DFCP150 خط شکل گیری رولر صفحه لوله کشی با عملکرد سوراخ سوراخ

معرفی محصول:

خط شکل گیری رولر صفحه لوله کشی می تواند یک ورق اصلی از فرایندهای متعدد، تولید بدون وقفه، تنظیم uncoiling، سطح بندی، ضربه زدن، شکل دادن،برش در یک تولید مستمر، به طوری که استاندارد ظاهر محصول، استقرار ثابت است آسان است. خط تولید دارای سرعت تولید بالا، استفراغ آنلاین و تولید قالب بندی مداوم،آسان برای کار و استفاده از نیروی کار کمتر.

پیکربندی محصول:

توجه: هنگامی که سفارش تایید می شود، هر دو طرف نیاز به امضای نقشه پروفایل، نقشه سوراخ سوراخ و نقشه قسمت قوس دارند.

فرآیند تولید:

Decoilre- leveler - material loop servo feeder puncher material loop-- رول اصلی سابق cutter - workpiece خارج

اجزای اصلی خط شکل گیری رول:

یک مجموعه از دستگاه های پاک کننده (شامل ماشین و پشتیبانی دستی)

این deociler مدل یک سر است، موتور درایو های شاخه decoiler برای باز کردن کویل فولادی و قدرت هیدرولیکی باعث می شود که دستگاه گسترش شاخه decoiler برای ساخت کویل فولادی به خوبی بر روی شاخه decoiler ثابت شود.ساختار قطعات مصرف کننده مدل ′′ wedge ′′ است. هنگامی که خط کامل در حالت کار عادی است ، decouiler به طور خودکار کار می کند. به منظور اینکه اپراتور decouiler ایمن باشد ، decouiler همچنین شامل ترمز پنوماتیک و بازوی فشار است.

از اپراتور در طول فرآیند کار محافظت می کنه.
Decoiler همچنین شامل 4 تکه مواد اولیه بلوک صفحه، به منظور نگه داشتن کویل فولادی به خوبی بر روی شاخه decoiler ثابت زمانی که decoiler در شرایط کار است.صفحه بلوک می تواند نصب شده و برداشته شده است و با توجه به نیاز واقعی کار.

ماشین کویل:
آن را برای بارگذاری و تخلیه کویل فولادی از شاخه decoiler استفاده می شود. ماشین کویل می تواند به جلو و عقب حرکت کند، موتور ماشین را برای حرکت حرکت می دهد؛ میز پشتیبانی ماشین کویل می تواند بالا و پایین را بالا ببرد،سیلندری هیدرولیک برای این دستگاه برق می دهد..
قدرت موتور ماشین کویل: ≈3Kw (بر اساس طراحی نهایی)

پشتیبانی دستیار:
برای اینکه در هنگام بارگذاری کویل فولادی بر روی آن امن باشد، یک قاب دستیار برای پشتیبانی از آن دارد. قاب دستیار مدل قدرت هیدرولیکی است، می تواند بالا و پایین حرکت کند.وقتی که فریم دستیار کار می کنه، قسمت مفصل آن به طور خودکار قفل خواهد شد، می تواند قاب دستیار را برای حمایت از میله ثابت نگه دارد.
وزن پشتیبانی: 15000kg

دستگاه صاف کننده 1 مجموعه

این سطح کننده از مدل 5 رولر استفاده می کند. لایه بالا دارای 2 قطعه رولر است و لایه پایین دارای 3 قطعه رولر است. فضای رولرها که بین لایه بالا و پایین است می تواند به صورت دستی با پیچ mandrel تنظیم شود.
یک جفت رول های راهنما در قسمت جلو رول تراز کننده نصب شده است، رول تغذیه به خوبی توسط سیلندر پنوماتیک گیر می شود. سرعت کار رول های گیر را می توان با گیرنده تنظیم کرد،اپراتور می تواند آن را بر اساس نیاز واقعی کار کنترل کند..
در جلو بخش اصلی سطح، یک سر خاص شلاق تلسکوپی بر روی صفحه پایه سطح نصب شده است.این جوانه به حرکت می کند و مواد اولیه را هدایت می کند تا به راحتی به دستگاه صاف شود.

کنترل تبدیل فرکانس

به منظور اینکه مواد خام سیم پیچ فولاد به راحتی و به آرامی به بخش صاف کننده وارد شوند، یک راهنمای مواد و بازوی فشار بین decoller و leveler نصب می شود.این دستگاه عمدتا شامل بازوی فشار، میز پشتیبان، سر شلاق و غیره بازوی فشار، میز پشتیبان و سر شلاق توسط سیلندر هیدرولیکی رانده می شود، بازوی فشار دارای یک رول قدرت است، برای کمک به تغذیه استفاده می شود.رول قدرت توسط موتور 3Kw رانده می شود. این بخش می تواند به اپراتور کمک کند که ورق مواد اولیه را تغذیه کند تا به بخش سطح تر برسد ، این کار زمان اپراتور را صرفه جویی می کند.

دستگاه جوشکاری تکه تراش 1 مجموعه

عملکرد: سر و دم ورق را قطع کنید تا جوشیدن پشت ورق را تکمیل کنید.
ساختار: از ماشین تراش ، دستگاه فشار سر و دم مواد ، دستگاه راهنما ، پلت فرم جوش ، دستگاه تغذیه پیچ ، سیستم محرک ، پایه و غیره تشکیل شده است.با رول های جانبی قابل تنظیم در جلو و عقب. فریم یک ساختار جوش صفحه فولادی پروفایل + است ، برش هیدرولیکی ، فشار هیدرولیکی و پلتفرم فشار. صفحه پشتیبان مس تنظیم کنید. جوش قوس آرگون دستی ، آسیاب دستی.کاربر دستگاه جوش باید خودش آن را آماده کند..
