معرفی محصول:

خط تولید خط محافظت از خط محافظت از خط تولید خط محافظت از خط تولید می تواند یک ورق اصلی از تولید متعدد و بدون وقفه را به دست آورد ،سطح بندی، استفراغ، شکل دادن، تراشیدن در یک تولید مداوم، به طوری که استاندارد ظاهر محصول، استفراغ نصب سازگار آسان است. خط تولید سرعت تولید بالا،تولید پنچینگ و قالب دهی مستمر در شبکه، آسان برای کار و استفاده از نیروی کار کمتر.

پیکربندی محصول:

توجه: نقشه نوع تخته باید با نقشه به طور نهایی توسط خریدار و فروشنده امضا و تایید شود.

فرآیند تولید:

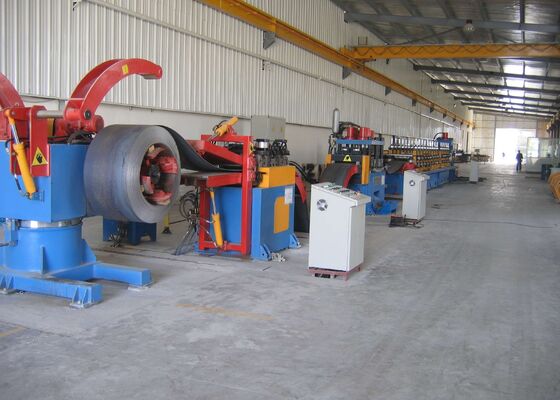

خط تولید با توجه به جریان فرآیند زیر کار می کند:باز کردن → حلقه (تخزین) → تغذیه Servo leveling → 315T punching (cutting) + punching and strengthening press → خم کردن سرد → تخلیه

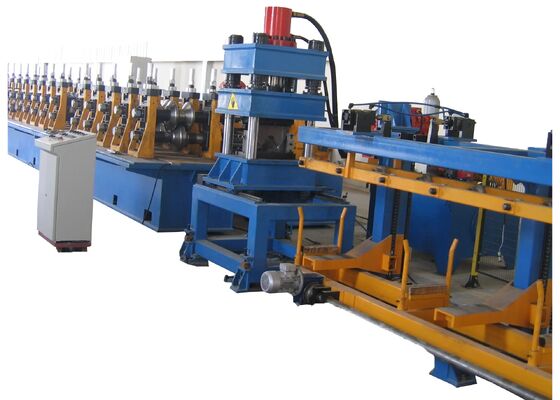

ماشین شکل گیری رول - 1 مجموعه

هدف: برای دستیابی به شکل مطلوب رابط از طریق فرآیند خم کردن رول استفاده می شود.

ساختار: واحد شکل گیری یک قاب مستقل را اتخاذ می کند. توسط موتور و Reducer و توسط یک جعبه کاهش هدایت می شود. رول شکل گیری توسط نرم افزار حرفه ای طراحی شده است.ماده از فولاد قالب Cr12 با کیفیت بالا ساخته شده، با سختی HRC58 ~ 62 پس از خنک شدن (خصائص فیزیکی معادل مواد آمریکایی D2) ، سطح رول پس از ماشینکاری دقیق آراسته می شود.رولر دارای دقت بالا و عمر طولانی است.
گره پایین تر رانده می شود و گره های بالا و پایین در صورت لزوم از دنده های هم زمان استفاده می کنند. محرک اصلی توسط یک جعبه کاهش رانده می شود.مواد مورد استفاده از جعبه کاهش ZG45 یا جوشکاری صفحه فولاد است.
مغز بیرونی قوس با دست چپ (شافت پایین) و با دست راست (شافت بالا) است.

سیستم هیدرولیک -2 مجموعه

هدف: یک مجموعه قدرت را برای باز کردن و بارگذاری و ماشین سوراخ کردن فراهم می کند؛ مجموعه دیگر پشتیبانی قدرت را برای برش هیدرولیکی فراهم می کند.

ساختار: ساختار ترکیبی پمپ و انبوه کننده پذیرفته شده است و سرعت عمل سوراخ کردن و برش سریع است که سرعت خط تولید را بهبود می بخشد.خنک کننده خنک کننده هوا برای از بین بردن گرما استفاده می شود تا نیازهای تولید بار بالا و دمای بالا را برآورده کند. این سیستم هیدرولیک یک سیستم هیدرولیک سریع است ، مناسب برای ضربه زدن با سرعت بالا ، رول سوراخ و برش خطوط تولید خم شدن سرد است. اجزای هیدرولیک اصلی محصولات پکن هواد هستند.
اجزای اصلی آن عبارتند از: پمپ روغن، موتور، شیر هیدرولیکی، شیر سولنویدی، فیلتر و مخزن روغن هیدرولیکی و غیره.
سیستم هیدرولیکی از فیلتر استفاده می کند و تمیز بودن روغن تضمین شده 6-8 سطح است.

واحد کنترل الکتریکی - یک مجموعه

کل خط یک حالت کنترل انسان-ماشین را با ترکیب PLC و صفحه لمسی اتخاذ می کند. مشخصات، مقدار و پارامترهای سیستم قطعات را می توان از طریق صفحه لمسی تنظیم کرد.چندین مجموعه از دستورالعمل های عملیاتی می تواند در یک زمان ذخیره شوداین دستگاه دارای درجه بالایی از اتوماسیون است و دارای یک عملکرد هشدار در صورت ناهنجاری در خط تولید است.عملکرد کل خط تولید را می توان از طریق سیستم کنترل کنترل کردپس از قطع برق یا خاموش شدن در حالت غیرطبیعی، پردازش می تواند با توجه به پارامترهای کاری که قبلا تنظیم شده است ادامه یابد.

توضیحات اجزای اصلی الکتریکی:
