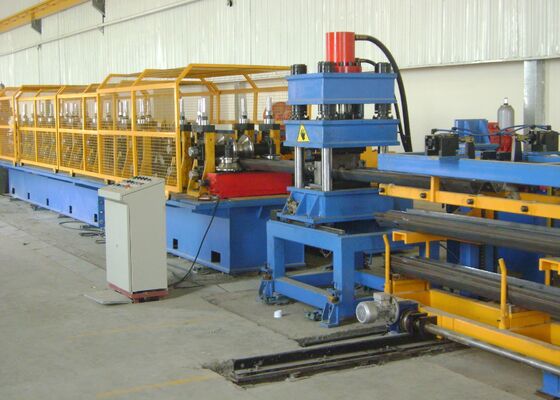

مدل RF300 خط تولید اتوماتیک شکل‌دهی خمشی سرد دو موجی برای بزرگراه برای استفاده از گاردریل

مدل RF300 بزرگراه دو موج خم کردن سرد شکل گیری خط تولید خودکار برای استفاده از محافظ

معرفی محصول:

خط تولید خط محافظت از خط محافظت از خط تولید خط محافظت از خط تولید می تواند یک ورق اصلی از تولید متعدد و بدون وقفه را به دست آورد ،سطح بندی، استفراغ، شکل دادن، تراشیدن در یک تولید مداوم، به طوری که استاندارد ظاهر محصول، استفراغ نصب سازگار آسان است. خط تولید سرعت تولید بالا،تولید پنچینگ و قالب دهی مستمر در شبکه، آسان برای کار و استفاده از نیروی کار کمتر.

پیکربندی محصول:

توجه: نقشه نوع تخته باید با نقشه به طور نهایی توسط خریدار و فروشنده امضا و تایید شود.

فرآیند تولید:

خط تولید با توجه به جریان فرآیند زیر کار می کند:باز کردن → حلقه (تخزین) → تغذیه Servo leveling → 315T punching (cutting) + punching and strengthening press → خم کردن سرد → تخلیه

پیکربندی و هدف واحد

پاک کننده - 1 مجموعه

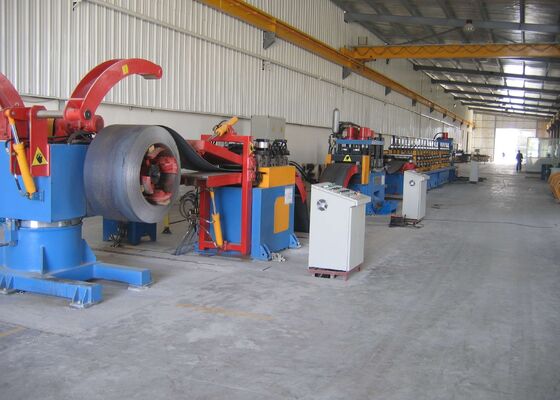

باز کردن: دستگاه در حالت تک پشتیبان است. موتور برای آزاد کردن کویل، عمود باز کردن را حرکت می دهد.و قدرت هیدرولیکی دستگاه تنش آذر uncoiler را برای ثابت کردن کویل بر روی آذر uncoiler هدایت می کندساختار کشش نوع کینه است و حالت کار پایدار و قابل اعتماد است.

انکرولر یک انکرولر خودکار است. هنگامی که کویل بر روی شاخه انکرولر نصب می شود، شاخه انکرولر در طول کار واقعی کل خط به طور فعال چرخش می کند.و قدرت کشش آن از موتور uncoiler می آید. uncoiler می تواند به طور خودکار کویل را با توجه به سرعت حرکت کل خط آزاد کند. برای اطمینان از ایمنی عملیاتی واقعی uncoiler،یک دستگاه ترمز پنوماتیک در آن وجود دارد..
همچنین این دستگاه دارای 4 بافل و یک بازوی فشار برای جلوگیری از گشودن کویل در طول فرآیند گشودن و اطمینان از ایمنی اپراتور است.

دستگاه ذخیره سازی (سیلو) - 2 مجموعه

هدف: استفاده می شود تا عدم تطابق سرعت بین ماشین تراز و سوراخ کردن و ماشین سوراخ کردن و ماشین شکل گیری خم کردن رول و انحراف درست را خنک کند.اين باعث ميشه که کل خط به آرامي و به طور کامل اجرا بشه.

ساختار: دستگاه ذخیره سازی از دو قسمت تشکیل شده است: رول های قوس و دستگاه پشتیبانی. چهار گروه از رول های قوس وجود دارد که در هر دو طرف دو سطل ذخیره سازی قرار دارند.آنها از قاب های قوس و یک گروه از رول های انعطاف پذیر تشکیل شده اندسطح رول ها کروم شده است. یک سوئیچ فوتو الکتریکی در حفره سطل تخلیه نصب شده است تا موقعیت رول مواد وارد حفره را کنترل کند.به طوری که سرعت هر قسمت کار می تواند به طور کامل مطابقت داشته باشد.

سروائیولر فیدر - 1 مجموعه

هدف: مواد ورق را با توجه به طول مرحله واقعی مورد نیاز برای سوراخ کردن تغذیه کنید. چندین مجموعه از پارامترهای تغذیه را می توان در یک زمان تنظیم کرد ، که راحت و سریع است.دقت تغذیه بدون تحمل تجمعی دقیق است.

آن را به تصویب 5 رول تراز (2 رول در لایه بالا، 3 رول در لایه پایین، تنظیم پیچ) ، 1 جفت از رول های راهنما، clamping پنوماتیک از رول های تغذیه،تنظیم سرعت تبدیل فرکانسو کنترل سوئیچ الکتریکی.جلو ماشین ترازو نیز مجهز به یک سر شلاق تلسکوپی و یک دستگاه فشار برای اطمینان از این که رول مواد اولیه وارد ماشین ترازو به آرامی و به طور ایمن.
ساختار: شامل یک قاب، یک سیستم کلیمپ و یک سیستم servo drive است.
