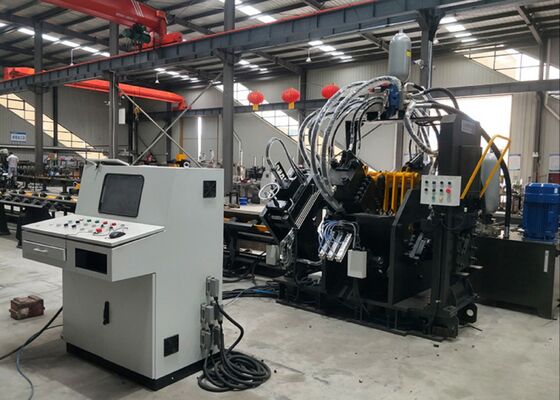

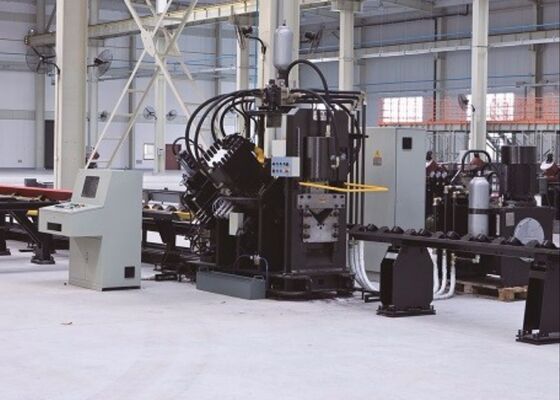

دستگاه پانچ، علامت‌گذاری و برش CNC با سرعت بالا مدل JNC1010 برای استفاده از زوایا

مدل JNC1010 دستگاه پانچ، علامت‌گذاری و برش CNC با سرعت بالا برای استفاده از زوایا

معرفی محصول:

Jخط تولید پانچ، علامت‌گذاری و برش زاویه فولادی CNC با سرعت بالا از سری NC، عمدتاً از واحد پانچ، واحد علامت‌گذاری، واحد برش، نوار نقاله عرضی، نوار نقاله چرخشی، نوار نقاله تغذیه، نوار نقاله تخلیه، کالسکه تغذیه CNC، سیستم هیدرولیک، سیستم الکتریکی، سیستم پنوماتیک و غیره تشکیل شده است. این خط تولید عمدتاً برای پردازش خودکار فولاد زاویه‌ای در صنعت برج استفاده می‌شود. فرآیند پردازش به صورت عددی کنترل می‌شود و عملکرد بسیار راحت است. این دستگاه می‌تواند تولید خودکار، با دقت بالا، چند منظوره و انبوه را محقق کند.

پارامترهای محصول:

ویژگی‌های محصول:

1. دستگاه پانچ آهن زاویه‌ای CNC دارای سه یا دو مجموعه واحد پانچ است که می‌توانند با سه نوع پانچ با قطرهای مختلف نصب شوند. سه مجموعه قالب پانچ توسط کنترل عددی برای تغییر استادیوم حرکت می‌کنند. این دستگاه می‌تواند نه تنها سوراخ‌های گرد، بلکه سوراخ‌های بیضی شکل را نیز پانچ کند. سرعت تغذیه و پانچ سریع آن، راندمان تولید را بهبود می‌بخشد. برای فولاد زاویه‌ای 50×50×4 میلی‌متر، خروجی 9-10 تن در هر هشت ساعت است.

2. واحد علامت‌گذاری دستگاه پانچ زاویه‌ای CNC با استحکام خوب بسته شده است. واحد علامت‌گذاری دارای چهار مجموعه کاست است که توسط برنامه‌نویسی انتخاب می‌شود و استادیوم تایپ را می‌توان در صورت تمایل تنظیم کرد. علاوه بر این، می‌توان روش تایپ دیسکی را انتخاب کرد. تایپ دیسکی دارای 10 ردیف است و کاراکترها را به طور خودکار و بدون دخالت دستی انتخاب می‌کند که راندمان تایپ را تا حد زیادی بهبود می‌بخشد.

3. واحد برش دستگاه برش میلگرد زاویه‌ای CNC از برش تک تیغه استفاده می‌کند که با نیروی برشی زیاد محبوب است. در هر برش هیچ ضایعاتی وجود ندارد و سطح برش تمیز و صاف است. جعبه تیغه دارای طراحی درب باز است که تعویض تیغه را سریع و ایمن می‌کند.

4. میز مواد افقی، میلگرد زاویه‌ای را به قفسه مواد چرخشی منتقل می‌کند که توسط موتور و کاهنده هدایت می‌شود تا میلگرد زاویه‌ای را به طور پیوسته روی نوار نقاله تغذیه قرار دهد.

5. قطعه کار توسط کالسکه تغذیه CNC با دقت موقعیت‌یابی بالا نگه داشته و تغذیه می‌شود. کالسکه تغذیه CNC توسط سروو موتور با بازخورد انکودر فوتوالکتریک، کنترل حلقه بسته هدایت می‌شود.

6. سیستم هیدرولیک دستگاه پانچ، علامت‌گذاری و برش فلز فولاد زاویه‌ای CNC، نیرو را برای پانچ، تایپ و برش فراهم می‌کند. یک ایستگاه هیدرولیک با سرعت بالا با آکومولاتور استفاده می‌شود و خطوط هیدرولیک از اتصالات نوع فرول استفاده می‌کنند که ضد نشت هستند و تعویض و نگهداری آنها آسان است. بلوک‌های اصلی شیر هیدرولیک همگی از برند Atos هستند که یک سیستم هیدرولیک پایدار و کارآمد را تضمین می‌کند.

7. سیستم خنک‌کننده ایستگاه هیدرولیک شامل خنک‌کننده آبی، خنک‌کننده هوا یا چیلر روغن است. مشتریان می‌توانند روش خنک‌کننده را با توجه به شرایط واقعی انتخاب کنند.

8. سیستم کنترل عمدتاً از کامپیوتر بالایی، PLC، سروو موتور، سوئیچ تشخیص خارجی و غیره تشکیل شده است. اپراتور فقط باید الزامات پردازش را وارد کند، برنامه پردازش می‌تواند به طور خودکار تولید شود، همچنین می‌تواند فایل‌های پردازش DXF، NC و سایر فایل‌های تولید شده توسط نرم‌افزار lofting را بخواند. رابط کاربری نرم‌افزار کامپیوتر بالایی بصری است و عملکرد آن ساده است. این دستگاه می‌تواند عملکرد نمایش نمودار قطعه کار، ذخیره داده‌های زیاد، نمایش داده‌های موقعیت، هشدار خطا و غیره را محقق کند.

این نمونه‌ها که مشخصات استاندارد و سناریوهای پردازش رایج را در صنعت برج فولادی زاویه‌ای منعکس می‌کنند، کاربران را قادر می‌سازند تا مستقیماً کیفیت، دقت و مهارت پردازش تجهیزات را ارزیابی کنند. آنها به عنوان یک معیار ملموس برای ارزیابی عملکرد تجهیزات و همسویی آن با الزامات تولید خاص عمل می‌کنند و در نتیجه تصمیم‌گیری آگاهانه و مبتنی بر داده‌ها را برای کاربردهای بالقوه تسهیل می‌کنند.

در ساخت خطوط انتقال فوق‌العاده ولتاژ بالا (UHV) - جایی که برج‌ها باید در برابر شرایط آب و هوایی شدید و بارهای قابل توجه مقاومت کنند - این تجهیزات برای پردازش اجزای فولاد زاویه‌ای که چارچوب اصلی برج‌ها را تشکیل می‌دهند، بسیار مهم است. این دستگاه با اطمینان عملیات حفاری و مهر زنی را بر روی فولاد زاویه‌ای که برای بدنه برج‌ها، بازوهای متقاطع و سایر قسمت‌های ساختاری کلیدی استفاده می‌شود، انجام می‌دهد و ابعاد دقیق و اتصالات ایمن را تضمین می‌کند که پایداری کلی برج‌ها را حفظ می‌کند.
