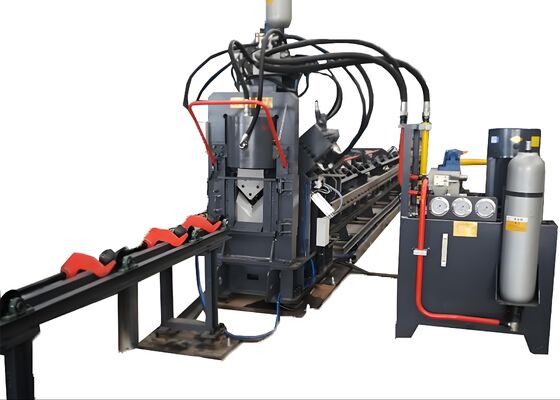

دستگاه برش زاویه ای CNC پانچ سوراخ تک تیغه با روش خنک کننده آبی هیدرولیک

دستگاه برش، پانچ و زاویه بر CNC با تیغه تکی، روش خنک کننده آبی و هیدرولیک


صنایع قابل اجرا:

این دستگاه پانچ آهن زاویه ای یک راه حل تخصصی و متمرکز بر صنعت است که به طور خاص برای انجام پانچ، علامت گذاری و برش فولاد زاویه ای با دقت استثنایی طراحی شده است. این دستگاه با دقت طراحی شده است تا نیازهای اصلی پردازش بخش برج فولادی زاویه ای را برطرف کند - جایی که دقت اجزا برای اطمینان از یکپارچگی ساختاری ضروری است. با گنجاندن الگوریتم های پردازش اصلاح شده، دستگاه مدیریت دقیق و کارآمد اجزای فولادی زاویه ای را تضمین می کند که در ساخت برج ها حیاتی هستند، بنابراین تولید مداوم سازه های برج با کیفیت بالا را تسهیل می کند.

مشخصات فنی:

ترکیب محصول:

این تجهیزات دستگاه برش زاویه فولادی اساساً با ماژول های عملکردی کلیدی از جمله نوار نقاله عرضی، سیستم بارگیری چرخشی، نوار نقاله تغذیه، کالسکه تغذیه CNC، واحد پانچ، واحد علامت گذاری، واحد برش و نوار نقاله تخلیه ساختار یافته است. علاوه بر این، اجزای پشتیبانی حیاتی - مانند اجزای هیدرولیک، الکتریکی و پنوماتیکی - همراه با عناصر کمکی مختلف را در خود جای داده است و یک سیستم پردازش یکپارچه را تشکیل می دهد که عملکرد قابل اعتماد و کارآمد را تضمین می کند.


ویژگی های محصول:

1. سیستم کنترل و درایو
دستگاه پانچ زاویه ای فناوری CNC را همراه با تغذیه با موتور سروو ادغام می کند، که باعث بهینه سازی راندمان عملیاتی و اطمینان از دقت ثابت قطعات کار می شود. تمام اجزای هیدرولیک، پنوماتیک و الکتریکی حیاتی از تامین کنندگان مشهور جهانی تهیه می شوند و عملکرد قابل اعتماد کل سیستم را تضمین می کنند.

2. پیکربندی پانچ و قالب
هر طرف مجهز به سه مجموعه پانچ و قالب است که قادر به مدیریت سه قطر پانچ متمایز است. این مجموعه ها که توسط PLC مدیریت می شوند، به صورت هماهنگ عمل می کنند تا نقطه مرجع پانچ را تنظیم کنند، در نتیجه طیف وسیعی از الزامات پردازش را در خود جای می دهند.

3. رابط انسان و ماشین و برنامه نویسی
دستگاه برش زاویه ای دارای یک رابط دو زبانه چینی-انگلیسی است که عملکرد بصری را تضمین می کند و از تجسم نقشه های قطعه کار پشتیبانی می کند. فرآیند برنامه نویسی ساده شده است و به تجهیزات اجازه می دهد تا مستقیماً داده های برنامه تولید شده توسط نرم افزار CAD را پردازش کنند. در طول راه اندازی، فقط پارامترهای ضروری - مانند ابعاد قطعه کار، قطر سوراخ، نقاط مرجع و مقادیر - باید وارد شوند و پیچیدگی عملیاتی را به حداقل می رساند.

4. کالسکه تغذیه CNC و کنترل
کالسکه تغذیه CNC توسط یک موتور سروو تغذیه می شود، با یک رمزگذار فوتوالکتریک که بازخورد مداوم در زمان واقعی را ارائه می دهد. یک سیستم کنترل حلقه بسته برای تنظیم پویا حرکت کالسکه به کار می رود و موقعیت یابی دقیق را در طول کل چرخه ماشینکاری تضمین می کند.

5. فرآیندهای خودکار و تخلیه
عملیات علامت گذاری، پانچ و برش کاملاً خودکار هستند و نیاز به مداخله دستی را به میزان قابل توجهی کاهش می دهند. پس از اتمام پردازش، تمام اجزای فولادی زاویه ای تمام شده با استفاده از یک مکانیسم چرخشی پنوماتیکی تخلیه می شوند، که به طور موثر بار کاری اپراتور را به حداقل می رساند و راندمان کلی تولید را افزایش می دهد.

6. پیکربندی و عملکرد سیستم کنترل
سیستم کنترل دستگاه برش آهن زاویه ای از یک کامپیوتر مرکزی، سیستم CNC، موتور سروو، PLC، سنسورهای تشخیص خارجی و سایر اجزای ضروری تشکیل شده است. وظایف پردازش را می توان با وارد کردن ابعاد قطعه کار آغاز کرد و روش های عملیاتی را ساده کرد. علاوه بر این، برنامه ها را می توان بر اساس شناسه های قطعه کار ذخیره، انتخاب، نمایش و انتقال داد و مدیریت تولید انعطاف پذیر را امکان پذیر کرد.

7. واحد علامت گذاری
واحد علامت گذاری دارای طراحی قاب بسته است که استحکام بالایی را برای نتایج علامت گذاری پایدار و ثابت تضمین می کند. این دستگاه مجهز به چهار مجموعه جعبه کاراکتر است که انتخاب آن از طریق برنامه کنترل می شود و گزینه های علامت گذاری متنوعی را ارائه می دهد. نقطه مرجع علامت گذاری کاملاً قابل تنظیم است و به آن اجازه می دهد تا طیف گسترده ای از الزامات پردازش را در خود جای دهد.

این نمونه ها که نشان دهنده مشخصات استاندارد و سناریوهای پردازش معمولی در صنعت برج فولادی زاویه ای هستند، به کاربران اجازه می دهند تا کیفیت پردازش، دقت و مهارت تجهیزات را مستقیماً ارزیابی کنند. آنها به عنوان یک مرجع مشخص برای ارزیابی عملکرد تجهیزات و انطباق آن با استانداردهای تولید خاص عمل می کنند، در نتیجه از تصمیم گیری آگاهانه و مبتنی بر داده برای کاربردهای بالقوه پشتیبانی می کنند.

در ساخت خطوط انتقال فوق العاده ولتاژ بالا (UHV) - جایی که برج ها باید شرایط آب و هوایی شدید و بارهای قابل توجهی را تحمل کنند - این تجهیزات نقش حیاتی در پردازش اجزای فولادی زاویه ای که ساختار اصلی برج ها را تشکیل می دهند، ایفا می کند. این دستگاه به طور مداوم عملیات حفاری و مهر زنی را بر روی فولاد زاویه ای مورد استفاده برای بدنه برج ها، بازوهای متقاطع و سایر عناصر ساختاری حیاتی انجام می دهد و ابعاد دقیق و اتصالات قابل اطمینان را تضمین می کند که ثبات کلی برج ها را حفظ می کند.
