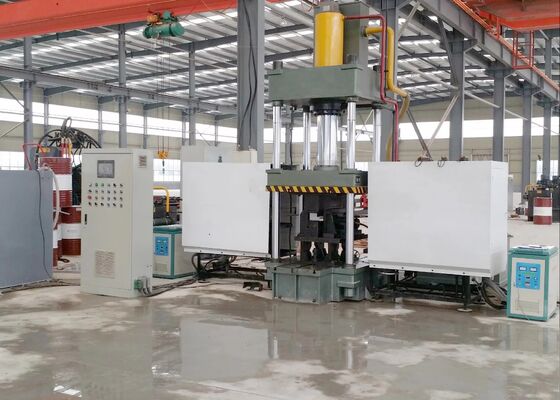

ماشین CNC اتوماتیک و دستگاه گرمایش برای پروفایل های زاویه ای فولاد کربن با کنترل PLC

ماشین CNC اتوماتیک و دستگاه گرمایش برای پروفایل های زاویه ای فولاد کربن با کنترل PLC


صنعت مورد استفاده:

این سیستم خم کردن حرارتی CNC به طور خاص طراحی شده و در کارخانه آزمایش شده است تا خم کردن دقیق و دقیق برای پروفایل های فولاد زاویه ای و ورق های فلزی مسطح را فراهم کند.این محصول نیازهای تولید اساسی صنایع کلیدی مانند ساخت فولاد ساختاری را برآورده می کند، ساخت قطعات مکانیکی و فلزکاری معماری. با دقت شکل گیری مداوم و عملکرد عملیاتی قابل اعتماد،این سیستم تضمین می کند که پانل های زاویه خم شده فولادی و فلزی با تحملات دقیق ابعاد و استانداردهای ساختاری مورد نیاز برای کاربردهای صنعتی مطابقت داشته باشند.، در نتیجه اطمینان از اجرای راحت و کارآمد فرآیندهای تولید بعدی.

مشخصات:

مشخصات محصول:

1مجهز به یک کنترل عددی کامپیوتری (CNC) کنترل منطق قابل برنامه ریزی (PLC) ،سیستم دارای یک رابط صفحه لمسی برای ورودی کارآمد داده ها و نظارت در زمان واقعی وضعیت عملیاتی است، تسهیل یک جریان کار ساده و کاربر پسند برای عملیات روزانه.

2این دستگاه یکپارچه سازی پیشرفته هوشمند فرکانس ماوراء صوت تکنولوژی حرارتی تحرک یک راه حل مهندسی نوآورانه است که افزایش بهره وری تولید، کاهش هزینه های تولید،و اطمینان از انطباق کامل با سیاست ها و استانداردهای حفاظت از محیط زیست تاسیسات.

3این دستگاه به عنوان یک سیستم جامع و یکپارچه کار می کند و نیاز به ابزار اضافی و سفارشی سازی قالب را از بین می برد.بنابراین ساده سازی و بهینه سازی پیکربندی کلی فرآیند تولید.

4مجهز به قابلیت های کنترل عددی کامپیوتری (CNC) ، این سیستم خم دقیق قطعات کار را تضمین می کند.حفظ مستمر استانداردهای کیفیت محصول در حالی که بهبود بهره وری کلی تولید.

5این تجهیزات با یک سیستم هیدرولیک مستقل و واحد کنترل الکتریکی یک طراحی ساختاری پیشرفته که عملکرد بدیهی و بدون دردسر را ترویج می کند، ادغام شده است.عملکرد امن و قابل اعتماد را تضمین می کند، و از تولید حجم بالا پشتیبانی می کند.

6برای پردازش اجزای زاویه ای فولادی با ابعاد بیش از 100 × 100 × 10 میلی متر، از تکنولوژی فشار سرد استفاده می شود، با این شرط که زاویه خم شده کمتر از 5 درجه باشد.

7زمان چرخه عملیاتی معمولی برای فرآیند های فشار سرد 10 ثانیه در هر قطعه کار است.در حالی که چرخه پردازش حرارتی 120 ثانیه در هر واحد طول می کشد (بسته به درجه مواد خاص و الزامات ابعاد اجزای پردازش شده)علاوه بر این، ساخت قطعه کار تنها زمانی آغاز می شود که دمای گرمایش به 800 درجه سانتیگراد برسد (مرحله داغ قرمز).با پارامترهای دقیق فرآیند که با نوع مواد و تحمل زاویه خم شدن مورد نیاز تعیین می شود.

8در طول مرحله درمان حرارتی قطعه کار، پس از تنظیم پارامترهای فرآیند،اپراتورها می توانند چرخه را با فعال کردن تابع شروع یا استفاده از سوئیچ پدال پا برای شروع توالی عملیاتی کاملا خودکار شروع کنند.این ترتیب از یک ترتیب از پیش تعریف شده پیروی می کند، از جمله تغذیه گرمایش، استفاده حرارتی، باز کردن اجزای گرمایش در هنگام تکمیل، کلیمپ و فشرده سازی قطعه کار، بلند کردن رام،و تخلیه نهایی و جمع آوری قطعه پردازش شده.

9در حالت کار پردازشی حرارتی یکپارچه و فشرده سازی سرد، پس از کالیبراسیون پارامترهای فرآیند، عملیات فشرده سازی سرد می تواند بلافاصله انجام شود.هیچ مورد نیاز برای فشار رام به بازگشت به موقعیت اصلی خود رادر عوض، میله فشار پایین تر برای ایجاد یک فاصله 100 میلی متر بالا می رود، که اجازه می دهد تا استخراج آسان قطعه کار شود.این توالی عملیاتی ساده به طور قابل توجهی بهره وری کلی فرآیند را بهبود می بخشد.

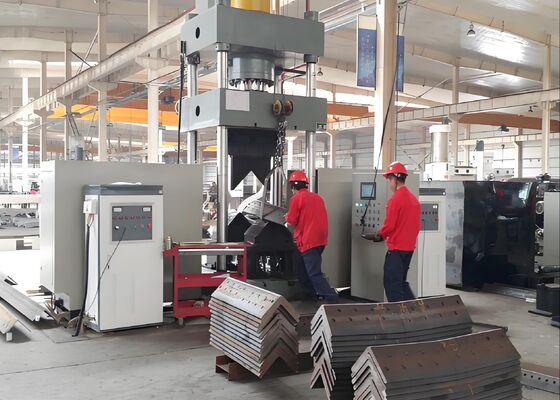

اين نمونه هاي آزمايشي که از خط توليد دستگاه هاي سوراخ کردن، برش و علامت گذاري زاويه اي فولاد گرفته شده اندمشخصات استاندارد و شرایط پردازش به طور معمول در صنعت برج زاویه ای فولاد استفاده می شود.آنها به کاربران اجازه می دهند که به طور مستقیم کیفیت پردازش، دقت و کیفیت دستگاه را ارزیابی کنند.و مهارت های دستی نشانگرهای عملکرد کلیدی که نشان می دهد توانایی تجهیزات برای پاسخگویی به الزامات عملیاتی دقیق ساخت برج زاویه ای فولاد.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must endure extreme weather conditions and substantial structural loads—this equipment plays a crucial role in processing the angle steel components that form the primary load-bearing framework of the towers. به طور مداوم عملیات حفاری و چاپ بر روی فولاد زاویه ای را برای بدن برج، بازوهای متقاطع و سایر عناصر ساختاری ضروری انجام می دهد،اطمینان از دقت بالا و اتصال ساختاری قویبا انجام این کار، آن را حفظ یکپارچگی کلی برج های انتقال، که برای عملیات امن و مداوم سیستم های انتقال برق UHV حیاتی است.
