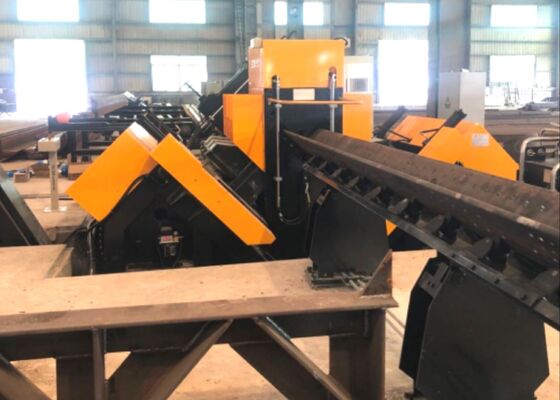

4 گروه کاراکتری دستگاه سوراخکاری زاویه فولادی CNC همه کاره 18 کاراکتر در هر گروه

4 گروه کاراکتری دستگاه خط سوراخکاری فولاد زاویه‌دار CNC همه کاره 18 کاراکتر در هر گروه

کاربرد محصول:

خط دستگاه سوراخکاری و علامت‌گذاری زاویه‌دار CNC برای سوراخکاری و مهرزنی فولاد زاویه‌دار بزرگ و با استحکام بالا که در برج‌های خطوط انتقال استفاده می‌شود، طراحی شده است. این سیستم امکان سوراخکاری دقیق تمام سوراخ‌ها در فولاد زاویه‌دار را فراهم می‌کند و از کیفیت استثنایی سوراخ و دقت موقعیتی اطمینان حاصل می‌کند. علاوه بر این، راندمان تولید و درجه بالایی از اتوماسیون را ارائه می‌دهد.

پارامترهای اصلی:

ویژگی‌های محصول:

1. اتوماسیون پیشرفته. خط تولید مجهز به یک سیستم بارگیری خودکار (شامل یک کانال تغذیه افقی و یک قفسه بارگیری چرخشی)، یک سیستم تخلیه خودکار و یک مکانیزم تغذیه خودکار است. تمام عملیات سوراخکاری و مهرزنی فولاد روی فولاد زاویه‌دار در یک فرآیند واحد در این خط انجام می‌شود. کل گردش کار کاملاً خودکار است، که نیاز به دخالت دستی را از بین می‌برد و در نتیجه شدت کار را برای اپراتورها به میزان زیادی کاهش می‌دهد.

2. دوک سوراخکاری مجهز به یک دوک دقیق BT40 تایوانی (با خنک‌کننده داخلی) است که از راندمان و دقت سوراخکاری استثنایی اطمینان حاصل می‌کند. واحد سوراخکاری مجهز به شش سر سوراخکاری CNC است که سه عدد از آنها در هر بال فولاد زاویه‌دار قرار دارد. سرهای مربوطه در هر دو طرف می‌توانند همزمان سوراخ‌هایی با قطر یکسان و در فواصل یکسان از انتهای بالایی بال‌های فولاد زاویه‌دار سوراخ کنند.

3. نرم‌افزار مجهز به یک رابط دو زبانه چینی/انگلیسی است که از عملکرد بصری و قابلیت نمایش نقشه‌های قطعه کار اطمینان حاصل می‌کند.

4. برنامه‌نویسی ساده و کارآمد است. کاربران فقط باید ابعاد قطعه کار، قطر سوراخ، فاصله و کمیت را هنگام ایجاد برنامه وارد کنند. از طرف دیگر، می‌توان از نرم‌افزار CAD/CAM lofting برای تبدیل مستقیم فایل استفاده کرد. این سیستم کاملاً با فایل‌های NC1 تولید شده توسط نرم‌افزار TEKLA سازگار است.

5. اجزای هیدرولیکی، پنوماتیکی و الکتریکی ضروری از برندهای معتبر و با عملکرد بالا تهیه می‌شوند.
6. این سیستم با یک ویژگی خود تشخیصی برای تشخیص خرابی ادغام شده است.
7. واحد برش به عنوان یک گزینه در دسترس است و از یک سیستم برش با تیغه دوگانه استفاده می‌کند.

این نمونه‌ها شامل طیف وسیعی از مشخصات استاندارد و پیکربندی سوراخ‌های فولاد زاویه‌دار است که معمولاً در ساخت برج‌های خطوط انتقال استفاده می‌شود. آنها به کاربران یا بازرسان بالقوه اجازه می‌دهند تا عملکرد عملیاتی تجهیزات را به صورت بصری ارزیابی کنند و مراجع واضح و ملموسی را برای ارزیابی اینکه آیا تجهیزات نیازهای تولید عملی برج‌های خطوط انتقال را برآورده می‌کند یا خیر، ارائه می‌دهند.

در ساخت خطوط انتقال فوق‌العاده ولتاژ بالا (UHV)، جایی که برج‌های انتقال در برابر شرایط آب و هوایی شدید و بارهای قابل توجه مقاومت می‌کنند، این تجهیزات نقش اساسی در پردازش اجزای فولاد زاویه‌دار برای سازه‌های اصلی تحمل بار برج‌ها ایفا می‌کند. این عملیات سوراخکاری و مهرزنی را بر روی فولاد زاویه‌دار مورد استفاده در بدنه برج‌ها، بازوهای متقاطع و سایر عناصر ساختاری حیاتی به طور موثر انجام می‌دهد و از دقت ابعادی و عملکرد اتصال قابل اعتماد اطمینان حاصل می‌کند. در نتیجه، به یکپارچگی ساختاری و پایداری بلندمدت برج‌های انتقال در طول عمر عملیاتی آنها کمک می‌کند.
