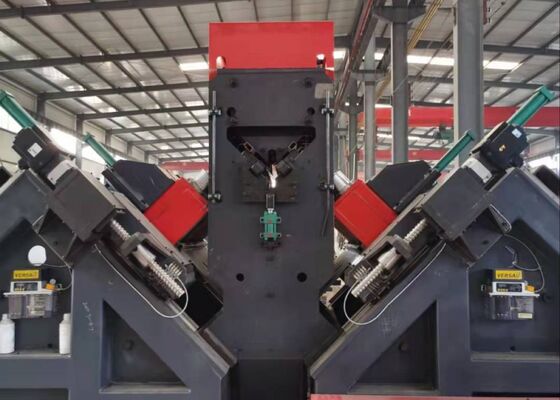

BT40 چرخ چرخ صنعتی CNC زاویه ای خط حفاری ماشین علامت گذاری اتم سازی هوا خنک سازی

BT40 چرخ چرخ صنعتی CNC زاویه ای خط حفاری ماشین علامت گذاری اتم سازی هوا خنک سازی

استفاده از محصول:

خط ماشین سوراخ و علامت گذاری زاویه ای CNC به طور خاص برای حفاری و پرتاب فولاد زاویه ای بزرگ و با قدرت بالا که در برج های خط انتقال استفاده می شود طراحی شده است.این سیستم اجازه می دهد تا برای حفاری دقیق از تمام سوراخ در فولاد زاویه، کیفیت سوراخ برتر و دقت موقعیت را تضمین می کند. همچنین باعث بهره وری تولید بالا و سطح بالایی از اتوماسیون می شود.

پارامترهای اصلی:

مشخصات محصول:

1سطح بالایی از اتوماسیون. خط تولید مجهز به یک سیستم بارگیری خودکار (با یک کانال تغذیه افقی و قفسه بارگیری چرخش) ، یک سیستم بارگیری خودکار، یک سیستم بارگیری خودکار و یک سیستم بارگیری خودکار است.و مکانیسم تغذیه خودکار. تمام سوراخ ها و مهر فولاد بر روی فولاد زاویه ای می تواند در یک عملیات در این خط تولید پردازش شود. کل روند پردازش کاملا خودکار است.حذف نیاز به مداخله دستی، در نتیجه به طور قابل توجهی کاهش شدت کار برای اپراتورها.

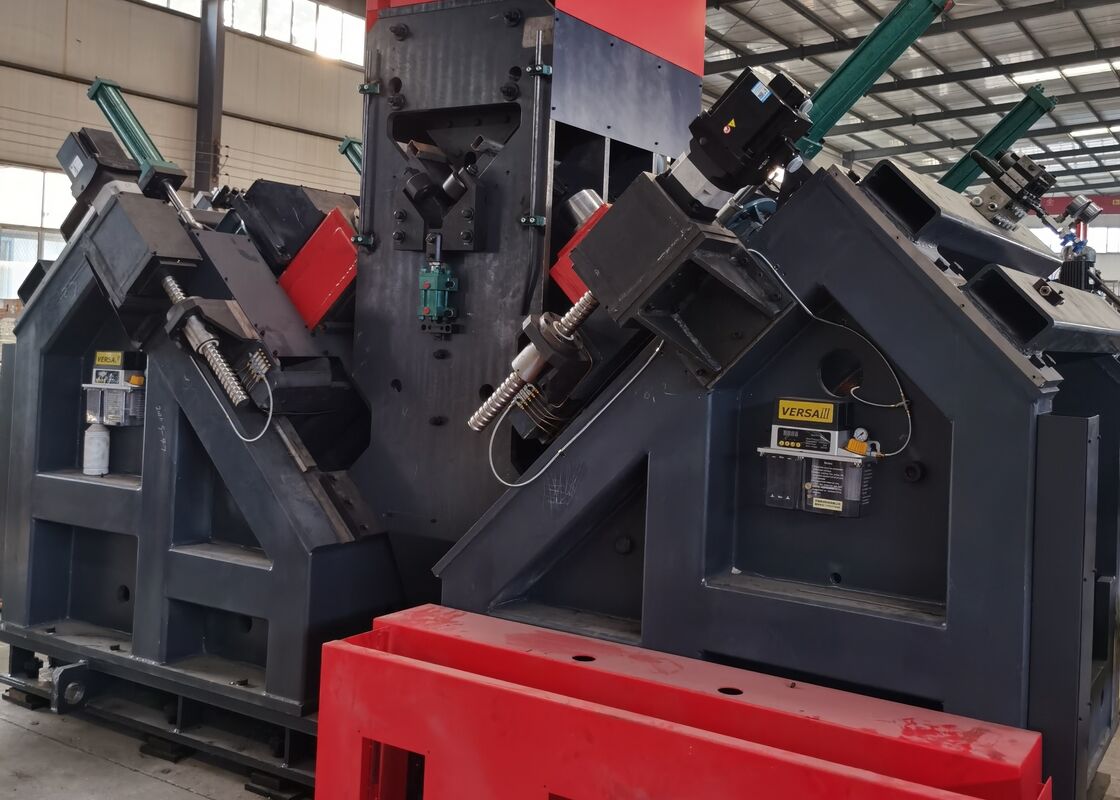

2. محور حفاری مجهز به محور دقیق تایوان BT40 (با مایع خنک کننده داخلی) است ، که تضمین بهره وری و دقت حفاری برتر است.واحد حفاری دارای شش سر CNC حفاری، با سه تا در هر بال از فولاد زاویه ای قرار داده شده است.سر های حفاری مربوطه در هر دو طرف قادر به حفاری همزمان سوراخ از قطر یکسان و در فاصله های یکسان از انتهای بالای بال های زاویه ای فولاد هستند.

3این نرم افزار دارای یک رابط دو زبانه چینی / انگلیسی است که عملکرد کاربر پسند و توانایی نمایش نقشه های قطعه کار را ارائه می دهد.

4برنامه نویسی ساده است؛ کاربران فقط نیاز به ورودی ابعاد قطعه کار، قطر سوراخ، فاصله، و مقدار هنگام ویرایش برنامه.نرم افزار CAD/CAM lofting می تواند برای تبدیل مستقیم فایل استفاده شود. با فایل های NC1 که توسط نرم افزار TEKLA تولید می شوند سازگار است.

5اجزای هیدرولیکی، پنوماتیک و الکتریکی مهم از مارک های شناخته شده و با کیفیت بالا تهیه می شوند.
6این سیستم مجهز به یک عملکرد خود تشخیصی برای تشخیص خطا است.
7واحد برش اختیاری است و از مکانیسم برش دو تیغه استفاده می کند.

این نمونه ها نشان دهنده انواع مشخصات استاندارد و پیکربندی سوراخ از فولاد زاویه ای است که در ساخت برج های خط انتقال استفاده می شود.آنها کاربران یا بازرسان بالقوه را قادر می سازند تا عملکرد عملیاتی تجهیزات را به صورت بصری ارزیابی کنند.، ارائه مرجع روشن و مستقیم برای تعیین اینکه آیا تجهیزات نیازهای عملی تولید برای ساخت برج خطوط انتقال را برآورده می کند.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) که برج های انتقال در معرض شرایط شدید آب و هوایی و بار سنگین هستند،این تجهیزات نقش مهمی در پردازش قطعات زاویه ای فولادی برای برج ها دارد. آن را به طور کارآمد انجام حفاری و استامپ عملیات بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arms و دیگر عناصر ساختاری ضروری،اطمینان از دقت ابعاد دقیق و یکپارچگی اتصال قابل اعتماداین به نوبه خود ثبات ساختاری بلند مدت برج های انتقال را در طول عمر خدمات خود تضمین می کند.
