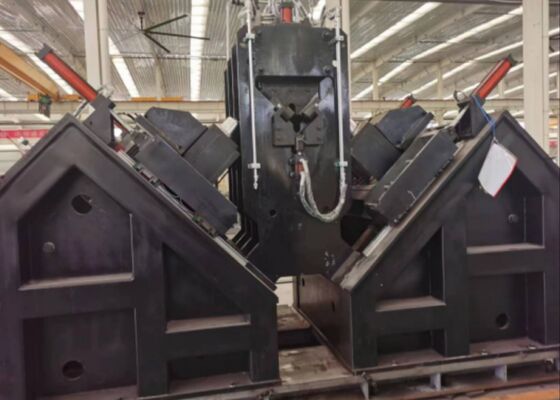

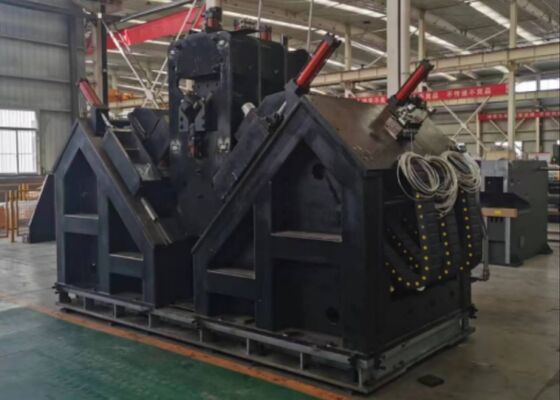

9 محور ماشین CNC زاویه خط برای حفاری استامپ از زاویه ابعاد بزرگ فولاد تا 14m طول

9 محور ماشین CNC زاویه خط برای حفاری استامپ از زاویه ابعاد بزرگ فولاد تا 14m طول

استفاده از محصول:

اين خط توليد سنگ زاويه اي CNC که به صورت سفارشي ساخته شده است، به طور خاص براي فرآیند حفاري و پرتاب ابعاد بزرگ ساخته شده استفولاد زاویه ای با قدرت بالا یک ماده هسته ای برای ساخت برج های خط انتقال. خط تولید را تسهیل ماشینکاری با دقت بالا از تمام سوراخ های مورد نیاز بر روی فولاد زاویه ای، ارائه پایان سوراخ برتر، دقت موقعیت دقیق، بهره وری تولید استثناییو قابلیت های خودکار پیشرفته.

پارامترهای اصلی:

مشخصات محصول:

این خط تولیدی CNC زاویه ای حفاری فولاد با سطح بالایی از اتوماسیون متمایز می شود،با یک سیستم بارگیری خودکار که شامل یک کانال تغذیه متقاطع و یک قفسه بارگیری چرخش است، یک واحد بارگیری خودکار، و یک ماژول تغذیه مواد خودکار. تمام عملیات حفاری زاویه ای فولاد و همچنین مراحل پرتاب و علامت گذاری فولاد را می توان در یک گذر از خط تولید انجام داد،بدون نیاز به مداخله دستی در طول مرحله ماشینکاریاین پیکربندی به طور موثر شدت کار پرسنل عملیاتی را کاهش می دهد.

واحد علامت گذاری خط تولید سوراخ و علامت گذاری زاویه ای فولاد یک ساختار بسته را اتخاذ می کند که سفتی ساختاری استثنایی و ثبات عملیاتی مداوم را تضمین می کند.مجموعه علامت گذاری با یک بستر پشتیبانی به پایه ماشین متصل شده است، یک تخت متحرک و یک جعبه کاراکتر با فشار هیدرولیکی. با توجه به دستورالعمل های ارسال شده توسط سیستم کنترل رایانه ای،عملیات علامت گذاری در مکان های تعیین شده در نقشه های مهندسی انجام می شود.برای گسترش دامنه پردازش تجهیزات، یک مکانیسم تنظیم دستی اضافه شده است.موقعیت عمودی اجسام متحرک، موقعیت سر کاراکتر می تواند تنظیم شود، بنابراین امکان سازگاری با موقعیت های علامت گذاری محصولات فولاد زاویه ای در طیف گسترده ای از مشخصات را فراهم می کند.

فرآیند حفاری تجهیزات سوراخ کردن برج انتقال CNC به دقت موقعیت استثنایی دست می یابد. مکانیسم تغذیه این خط تولید توسط یک سرو موتور کار می کند.با انتقال قدرت که از طریق یک سیستم راننده راک و پینیون انجام می شودعلاوه بر این، این دستگاه مجهز به یک واحد تشخیص راک و پینیون و یک رمزگذاری موقعیت سنج برای بازخورد دقت موقعیت است که به طور مشترک یک معماری کنترل کامل حلقه بسته را تشکیل می دهد.حرکت قطبی سر قدرت حفاری در امتداد دو جهت فلنج فولاد زاویه ای توسط یک سرو موتور و از طریق مکانیسم پیچ توپ منتقل می شوداین پیکربندی اطمینان از دقت موقعیت فوق العاده ای از سوراخ های ماشینکاری شده بر روی قطعات فولادی زاویه ای را تضمین می کند.

کامپیوتر میزبان دارای یک رابط زبان چینی است که عملکرد بدیهی را برای اپراتورهای عمومی تضمین می کند.آن را با قابلیت نمایش طرح های workpiece و ابعاد مختص موقعیت سوراخ مجهز استعلاوه بر این، از واردات برنامه های پردازش قطعات کار شده توسط نرم افزار برنامه نویسی حرفه ای پشتیبانی می کند.پذیرش مدیریت مبتنی بر کامپیوتر میزبان به طور قابل توجهی کارایی ذخیره سازی و بازیابی برنامه پردازش را بهبود می بخشد.

این نمونه های آزمایشی طیف کاملی از مشخصات استاندارد و پیکربندی سوراخ مربوط به فولاد زاویه ای که در ساخت برج خطوط انتقال استفاده می شود را شامل می شود.آنها به مشتریان یا بازرسان احتمالی امکان می دهند تا اعتباربخشی بصری عملکرد عملیاتی تجهیزات را انجام دهند.، در نتیجه منابع ملموس و بصری را برای ارزیابی اینکه آیا تجهیزات نیازهای عملی تولید ساخت برج خطوط انتقال را برآورده می کنند، فراهم می کند.

In ultra-high voltage (UHV) transmission line projects—where transmission towers are mandated to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in machining angle steel components for the towers’ primary load-bearing frameworks. آن را به طور کارآمد انجام عملیات حفاری و چاپ بر روی زاویه فولاد اعمال شده به برج بدن، cross-arms و دیگر اجزای ساختاری حیاتی،اطمینان از دقت ابعاد برتر و یکپارچگی اتصال قابل اعتماداین به نوبه خود، ثبات ساختاری کلی برج های انتقال را در طول کل چرخه عمر آنها حفظ می کند.
