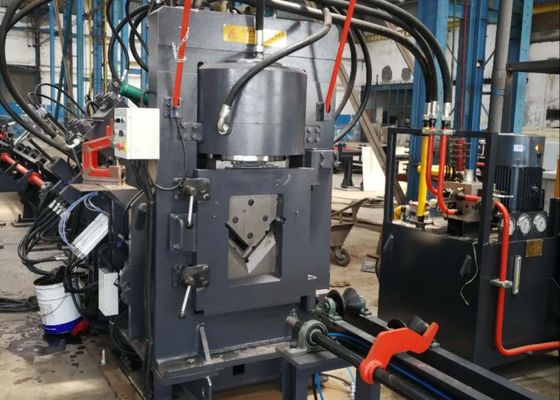

ماشین CNC زاویه خط سیستم های هیدرولیکی الکتریکی و پنوماتیک برای سوراخ کردن علامت گذاری برش

ماشین CNC زاویه خط سیستم های هیدرولیکی الکتریکی و پنوماتیک برای سوراخ کردن علامت گذاری برش

معرفی محصول:

خط تولید استیل زاویه CNC سری JNC با سرعت بالا ، علامت گذاری و برش عمدتاً از اجزای اصلی از جمله یک واحد ضربه زدن ، واحد علامت گذاری ، واحد برش ،کانویر متقاطع، ناقل چرخش، ناقل تغذیه، ناقل تخلیه، ماشین تغذیه CNC، سیستم هیدرولیک، سیستم الکتریکی و سیستم پنوماتیک.این خط تولید به طور خاص برای ماشینکاری خودکار فولاد زاویه ای در صنعت ساخت برج طراحی شده استجریان کار پردازش آن توسط فناوری عددی کنترل می شود و دارای قابلیت کار بسیار کاربر پسند است.و ظرفیت های تولید در مقیاس بزرگ.

مشخصات:

پارامترهای فوق می توانند با توجه به نیازهای خاص مشتری تنظیم و تغییر کنند.

مشخصات محصول:

1واحد سوراخ کردن مجهز به دو یا سه مجموعه است که می تواند با سه نوع سوراخ با قطر های مختلف پیکربندی شود.سه مجموعه از میله های ضربه زدن از طریق کنترل عددی برای تنظیم فاصله قرار می گیرند. این واحد قادر به سوراخ کردن هر دو سوراخ گرد و سوراخ بیضی است. سرعت تغذیه و سوراخ کردن آن بالا باعث افزایش بهره وری تولید می شود. برای فولاد زاویه ای با مشخصات 50 × 50 × 4mm،در هر شیفت کاری هشت ساعته، تولید به ۹ تا ۱۰ تن می رسد..

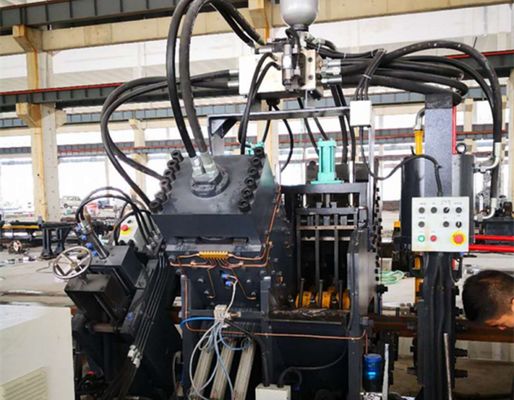

2. واحد علامت گذاری یک طراحی ساختاری بسته با سفتی برتر را اتخاذ می کند. آن را با چهار مجموعه از کیست های کاراکتر که از طریق کنترل برنامه انتخاب می شود، مجهز می کند.و فاصله علامت گذاری می تواند به صورت خودسر تنظیم شودعلاوه بر این، یک روش علامت گذاری نوع دیسک به عنوان یک پیکربندی اختیاری در دسترس است.سیستم علامت گذاری دیسک شامل 10 ردیف از کاراکترها است و اجازه می دهد تا انتخاب خودکار کاراکتر بدون مداخله دستی، بنابراین به طور قابل توجهی بهبود بهره وری علامت گذاری.

3. واحد برش از مکانیسم برش تک تیغه استفاده می کند. طراحی ساختاری که به دلیل قدرت برش قوی آن شناخته شده است.و سطح برش حفظ نظافت استثنایی و هموارمحفظه تیغه با یک ساختار درب باز مجهز شده است که فرآیند جایگزینی سریع و ایمن تیغه را تسهیل می کند.

4جدول مواد افقی فولاد زاویه ای را به قفسه مواد چرخش می رساند.قفسه مواد چرخشی امکان قرار دادن پایدار فولاد زاویه بر روی ناقل تغذیه را فراهم می کند.

5. قطعه کار توسط ماشین تغذیه CNC که دقت موقعیت بندی عالی را ارائه می دهد ، قفل شده و تغذیه می شود. ماشین تغذیه CNC توسط یک موتور servo هدایت می شود.یکپارچه با بازخورد کدگر فوتو الکتریکی و قابلیت های کنترل حلقه بسته.

اين نمونه هاي آزمايشي که از خط توليد سنگ زاويه اي استيلپوشش مشخصات استاندارد و سناریوهای پردازش به طور گسترده ای در صنعت ساخت برج زاویه ای فولاد استفاده می شودآنها به کاربران اجازه می دهند که به طور مستقیم کیفیت ماشین آلات، عملکرد دقیق و استانداردهای کاریگری را ارزیابی کنند.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers are required to withstand extreme meteorological conditions and heavy-duty loads—this equipment plays a critical role in processing the angle steel components that constitute the towers’ main frameworkآن را به طور قابل اعتماد انجام حفاری و کار stamping بر روی زاویه فولاد مورد استفاده برای برج بدن، cross-arms، و دیگر اجزای ساختاری کلیدی.این اطمینان از دقت ابعاد دقیق و عملکرد اتصال قوی، بنابراین حفظ ثبات ساختاری کلی برج های انتقال.
