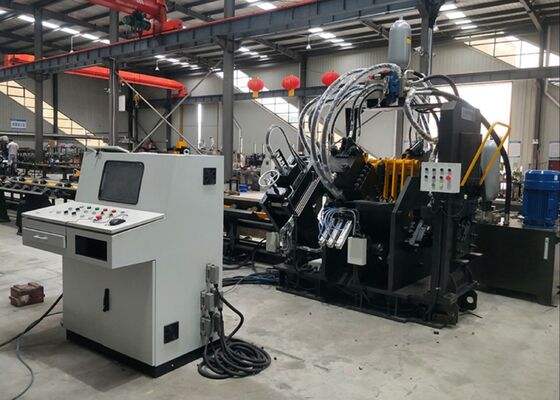

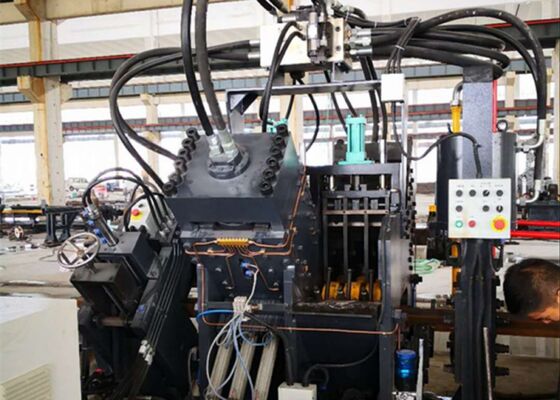

ماشین ماشین زاویه ای خودکار CNC برای سوراخ کردن و برش فولاد زاویه ای در ساخت برج

ماشین ماشین زاویه ای خودکار CNC برای سوراخ کردن و برش فولاد زاویه ای در ساخت برج

معرفی محصول:

خط تولید استیل زاویه ای CNC سری JNC با سرعت بالا ، علامت گذاری و برش استیل عمدتاً از یک واحد ضربه زدن ، واحد علامت گذاری ، واحد برش ، ناقل متقاطع ، ناقل چرخش ،حمل کننده تغذیه، ناقل تخلیه، ماشین تغذیه CNC، سیستم هیدرولیک، سیستم الکتریکی و سیستم پنوماتیک، در میان سایر اجزای کلیدی.این خط تولید عمدتا برای ماشینکاری خودکار فولاد زاویه ای در صنعت ساخت برج طراحی شده است. جریان کار پردازش به صورت عددی کنترل می شود و قابلیت کار بسیار راحت را دارد. این قابلیت های تولید خودکار، دقیق، چند نوع و مقیاس گسترده را تسهیل می کند.

مشخصات:

پارامترهای فوق می توانند با توجه به نیازهای خاص مشتری تنظیم و تغییر کنند.

مشخصات محصول:

1واحد سوراخ کردن با دو یا سه مجموعه مجهز است که می تواند با سه نوع سوراخ از قطر متفاوت پیکربندی شود.سه مجموعه از میله های ضربه زدن از طریق کنترل عددی برای تنظیم فاصله قرار می گیرند. این قادر به سوراخ کردن هر دو سوراخ گرد و سوراخ بیضی است. سرعت تغذیه و سوراخ کردن آن بالا بهره وری تولید را بهینه می کند؛ برای فولاد زاویه ای با مشخصات 50 × 50 × 4 میلی متر،در هر شیفت هشت ساعته، تولید 9-10 تن می شود..

2. واحد علامت گذاری یک طراحی ساختاری بسته با سفتی برتر را اتخاذ می کند. آن را با چهار مجموعه از کیست های کاراکتر که از طریق کنترل برنامه انتخاب می شوند، مجهز می کند.و فاصله علامت گذاری می تواند به صورت خودسر تنظیم شودعلاوه بر این، یک روش علامت گذاری نوع دیسک به عنوان یک پیکربندی اختیاری ارائه می شود.سیستم علامت گذاری دیسک شامل 10 ردیف از حروف است و امکان انتخاب خودکار حروف را بدون نیاز به مداخله دستی فراهم می کند، در نتیجه به طور قابل توجهی افزایش کارایی علامت گذاری.

3واحد برش یک مکانیسم برش تک تیغه را اتخاذ می کند، یک طراحی ساختاری که به دلیل قدرت برش قوی خود شناخته شده است.در حالی که سطح برش حفظ نظافت استثنایی و هموارمحفظه تیغه با یک پیکربندی درب باز مجهز است که امکان جایگزینی سریع و ایمن تیغه را فراهم می کند.

4جدول مواد افقی فولاد زاویه ای را به قفسه مواد چرخشی حمل می کند.قفسه مواد چرخش آسان قرار دادن پایدار از فولاد زاویه بر روی حامل تغذیه.

5. قطعه کار توسط ماشین تغذیه CNC که دقت موقعیت عالی را ارائه می دهد ، فشرده و تغذیه می شود. ماشین تغذیه CNC توسط یک موتور سرو کار می کند.یکپارچه با بازخورد کدگر فوتو الکتریکی و عملکرد کنترل حلقه بسته.

اين نمونه هاي آزمايشي، که از خط توليد استيل زاويه اي استخراج، برش و علامت گذاري شده اند،شامل مشخصات استاندارد و سناریوهای پردازش به طور گسترده ای در صنعت ساخت برج زاویه ای فولاد استآنها کاربران را قادر می سازند که به طور مستقیم کیفیت ماشین آلات، عملکرد دقیق و استانداردهای کاریگری را ارزیابی کنند.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must withstand extreme meteorological conditions and heavy-duty loads—this equipment performs a critical role in processing the angle steel components that form the towers’ primary framework. آن را به طور قابل اعتماد انجام حفاری و کار stamping بر روی زاویه فولاد مورد استفاده برای برج بدن، cross-arms، و دیگر اجزای ساختاری کلیدی.این اطمینان از دقت ابعاد دقیق و عملکرد اتصال قوی، بنابراین حفظ ثبات ساختاری کلی برج های انتقال.
