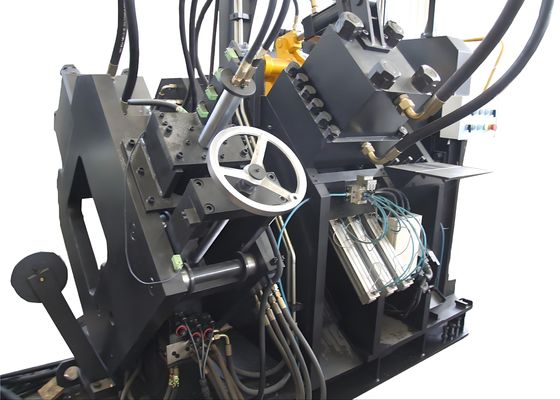

Φ26×12 حداکثر پانچ CNC خط پانچ، علامت گذاری و برش فلز زاویه دار با 3 محور CNC

Φ26 × 12 حداکثر. سنگ شکن CNC زاویه فلز سنگ شکن علامت گذاری و تراش خط 3 محور CNC


صنعت مورد استفاده:

این ماشین یک دستگاه تخصصی طراحی شده است که برای انجام عملیات سوراخ کردن، علامت گذاری و برش زاویه ای از فولاد ساخته شده است.آن را به طور خاص برای رسیدگی به الزامات پردازش اصلی صنعت برج زاویه ای فولاد طراحی شده است، اطمینان از دستکاری دقیق و کارآمد قطعات فولادی زاویه ای که برای ساخت برج ضروری است.

مشخصات:

ترکیب محصول:

این تجهیزات عمدتاً از یک کانویر متقاطع، یک سیستم بارگذاری چرخش، یک کانویر تغذیه، یک ماشین تغذیه CNC، یک ماژول سوراخ کردن، یک ماژول علامت گذاری، یک ماژول برش،و یک ناقل تخلیه و همچنین هیدرولیک، سیستم های الکتریکی و پنوماتیک، از جمله سایر قطعات تشکیل دهنده.


مشخصات محصول:

1. آن را به کار می گیرد تکنولوژی CNC و تغذیه سرو موتور رانده شده، ارائه بهره وری عملیاتی بالا و دقت قطعه کار سازگار. همه کلید هیدرولیک، پنوماتیک،و اجزای الکتریکی از جنس وارداتی هستند.

2هر طرف مجهز به سه مجموعه از سوراخ و میله است که می تواند سه نوع سوراخ با قطر های مختلف را در بر گیرد. توسط یک PLC کنترل می شود.سه مجموعه از قالب ها می توانند به طور هم زمان برای تنظیم علامت مرجع سوراخ کردن حرکت کنند.

3. این کامپیوتر دارای یک رابط چینی / انگلیسی است ، که عملکرد کاربر پسند را امکان پذیر می کند و از نمایش نقشه قطعه کار پشتیبانی می کند. برنامه نویسی ساده شده است ،و تجهیزات می توانند به طور مستقیم از داده های برنامه تولید شده توسط نرم افزار بالا استفاده کنندهنگام ویرایش یک برنامه، فقط اندازه قطعه کار، قطر سوراخ، علامت مرجع و مقدار قطعه کار نیاز به ورودی است.

4. ماشین تغذیه CNC توسط یک موتور سرو هدایت می شود ، با یک کدگر فوتو الکتریکی که اطلاعات بازخورد را فراهم می کند. کنترل حلقه بسته برای اطمینان از دقت موقعیت بالا اتخاذ شده است.


5. فرآیند های علامت گذاری، ضربه زدن و برش کاملاً خودکار است. تمام قطعات فولادی زاویه ای نهایی می توانند از طریق دستگاه فلپینگ پنوماتیک تخلیه شوند و شدت کار را کاهش دهند.

6سیستم کنترل از یک کامپیوتر میزبان، سیستم CNC، سرو موتور، PLC و سنسورهای تشخیص خارجی و سایر اجزای دیگر تشکیل شده است.عملیات پردازش با وارد کردن ابعاد قطعه کار آغاز می شودعلاوه بر این، برنامه ها را می توان بر اساس شماره قطعات کار ذخیره، انتخاب، نمایش و انتقال داد.

7. واحد علامت گذاری یک ساختار فریم بسته را اتخاذ می کند که سفتی عالی را تضمین می کند. چهار گروه از جعبه های کاراکتر بر روی واحد علامت گذاری ثابت شده اند که می توانند از طریق کنترل برنامه انتخاب شوند.علامت مرجع علامت گذاری می تواند به صورت خودسر تنظیم شود. سیلندر برای ضربه زدن، علامت گذاری و تراشیدن مشخصات بزرگتر است؛ حمل NC یک مدل ارتقا یافته و قوی تر است؛ و کلیمپ ها دارای قدرت ساختاری افزایش یافته است.

این نمونه ها، شامل مشخصات مشترک و سناریوهای پردازش در صنعت برج زاویه ای فولاد، به کاربران اجازه می دهد تا به طور مستقیم کیفیت پردازش تجهیزات، دقت،و دست سازيآنها به عنوان یک مرجع ملموس برای ارزیابی عملکرد تجهیزات و سازگاری آن با نیازهای خاص تولید عمل می کنند.

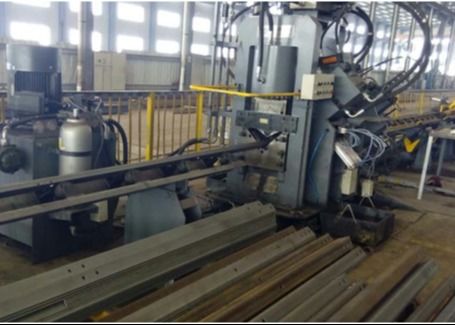

In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand extreme meteorological conditions and heavy loads—this equipment plays a crucial role in processing the angle steel components that form the main framework of the towers. آن را به طور ماهر انجام حفاری و کار استامپ برای زاویه فولاد مورد استفاده در برج بدن، crossarms و دیگر اجزای ساختاری کلیدی،اطمینان از ابعاد دقیق و اتصالات قوی برای حفظ ثبات کلی برج ها.
