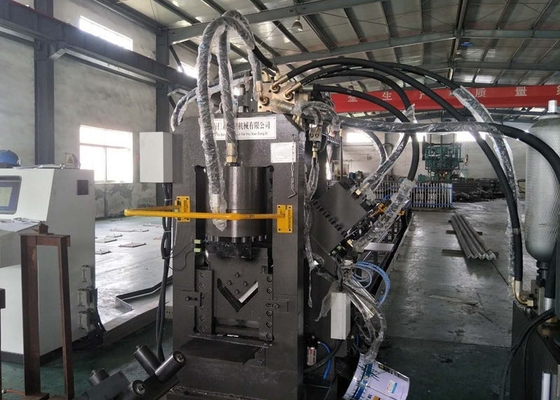

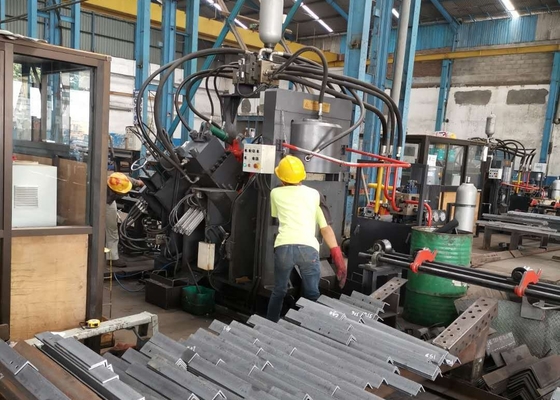

JNC1412 مدل ضربه زدن علامت گذاری برش CNC زاویه خط ماشین 630/1000KN نیروی ضربه زدن

مدل JNC1412 دستگاه پانچ، علامت‌گذاری و برش CNC برای خطوط زاویه‌دار با نیروی پانچ 630/1000 کیلونیوتن

ترکیب محصول:

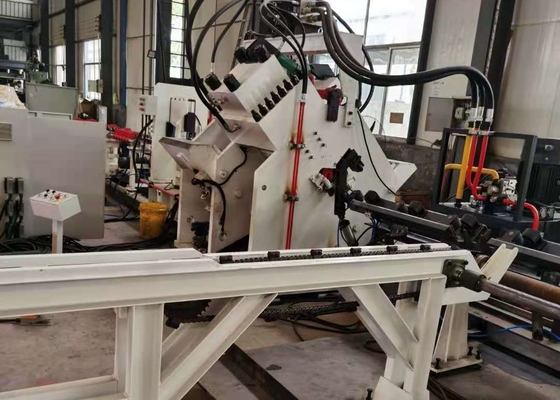

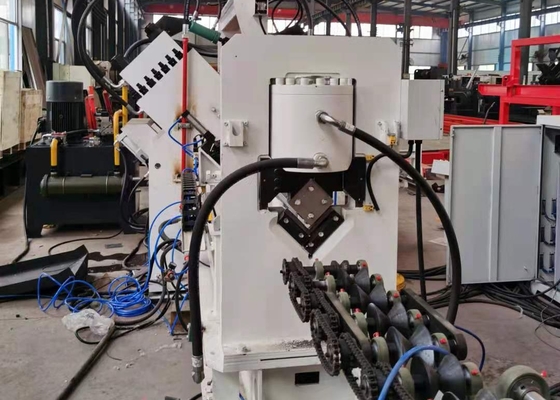

این دستگاه عمدتاً از یک نوار نقاله عرضی، سیستم بارگیری چرخشی، نوار نقاله ورودی، کالسکه ورودی CNC، واحد پانچ، واحد علامت‌گذاری، واحد برش، نوار نقاله تخلیه و همچنین سیستم‌های هیدرولیک، الکتریکی و پنوماتیک و سایر اجزا تشکیل شده است.

ویژگی‌های محصول:

1. فناوری CNC و تغذیه موتور سروو را ادغام می‌کند و از راندمان بالا و دقت ثابت قطعه کار اطمینان حاصل می‌کند. اجزای اصلی هیدرولیک، پنوماتیک و الکتریکی همگی وارداتی هستند.

2. هر طرف مجهز به سه مجموعه پانچ و قالب است که قادر به جای دادن سه پانچ با قطرهای مختلف است. تحت کنترل PLC، سه مجموعه قالب می‌توانند به طور همزمان حرکت کنند تا علامت پشت پانچ را تنظیم کنند.

3. مجهز به یک کامپیوتر با رابط کاربری چینی/انگلیسی برای عملکرد بصری، با قابلیت نمایش نمودارهای قطعه کار. برنامه‌نویسی ساده شده است و می‌تواند مستقیماً از داده‌های برنامه تولید شده توسط نرم‌افزار lofting استفاده کند. هنگام ویرایش برنامه‌ها، فقط ابعاد قطعه کار، قطر سوراخ‌ها، علامت پشت و مقدار قطعه کار باید وارد شود.

4. کالسکه ورودی CNC توسط یک موتور سروو هدایت می‌شود و یک انکودر فوتوالکتریک بازخورد بلادرنگ را ارائه می‌دهد. کنترل حلقه بسته دقت موقعیت‌یابی بالایی را تضمین می‌کند.

5. فرآیندهای علامت‌گذاری، پانچ و برش کاملاً خودکار هستند. فولاد زاویه‌دار تمام شده را می‌توان از طریق یک دستگاه چرخش پنوماتیک تخلیه کرد و شدت عملیات را کاهش داد.

6. سیستم کنترل شامل یک کامپیوتر میزبان، سیستم CNC، موتور سروو، PLC و سنسورهای تشخیص خارجی و سایر اجزا است. عملیات پردازش تنها با وارد کردن ابعاد قطعه کار آغاز می‌شود. علاوه بر این، برنامه‌ها را می‌توان بر اساس شماره قطعه کار ذخیره، انتخاب، نمایش و انتقال داد.

اطلاعات پارامتر
