قطر حفاری 40 میلی متر اتوماسیون ماشین CNC زاویه خط BT40

تصویر بزرگ : قطر حفاری 40 میلی متر اتوماسیون ماشین CNC زاویه خط BT40

جزئیات محصول:

Place of Origin:	China
نام تجاری:	Auten
گواهی:	ISO9001
Model Number:	ADM2532

پرداخت:

Minimum Order Quantity:	1 set
قیمت:	negotiable
Packaging Details:	By Container
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	100 sets/month

مخاطب

توضیحات محصول جزئیات

اندازه زاویه (میلی متر):	14014010 ~ 25025032	حداکثر طول مواد اولیه (م):	14
نیروی علامت گذاری (kN):	1000	تعداد گروه شخصیت:	1
تعداد شخصیت:	18	اندازه کاراکتر (میلی متر):	141019
محدوده فاصله دقیق ((ملی متر)):	50~220 ((بدون قدم)	ضخامت دوک حفر:	BT2مدیریتی
حداکثر قطر حفاری (میلی متر):	Φ40	حداکثر سرعت چرخش محور (دور در دقیقه):	6000
برجسته کردن:	ماشین CNC سوراخ کردن زاویه خط,اتومات CNC زاویه خط ماشین,ماشین خط زاویه ای 40 میلی متری CNC , Automation CNC Angle Line Machine , 40mm CNC Angle Line Machine

دستگاه خط سوراخکاری زاویه CNC با قطر سوراخکاری 40 میلی‌متر، 3 تیغه در هر طرف

کاربرد محصول:

این دستگاه عمدتاً برای عملیات سوراخکاری و مهرزنی بر روی فولاد زاویه‌ای با اندازه بزرگ و استحکام بالا که در برج‌های خطوط انتقال استفاده می‌شود، طراحی شده است.تمام سوراخ‌های مورد نیاز روی فولاد زاویه‌ای را می‌توان در این خط تولید پردازش کرد که دارای کیفیت سوراخ عالی، دقت موقعیت‌یابی بالا و همچنین قابلیت‌های اتوماسیون و راندمان تولید استثنایی است.

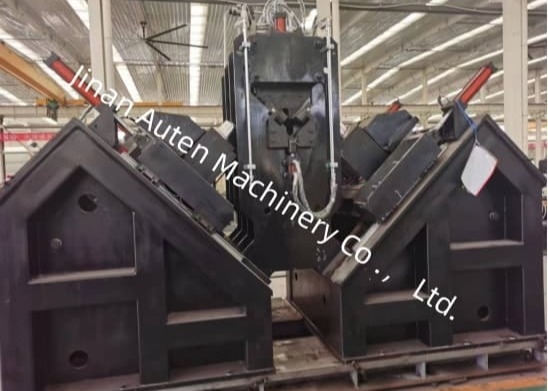

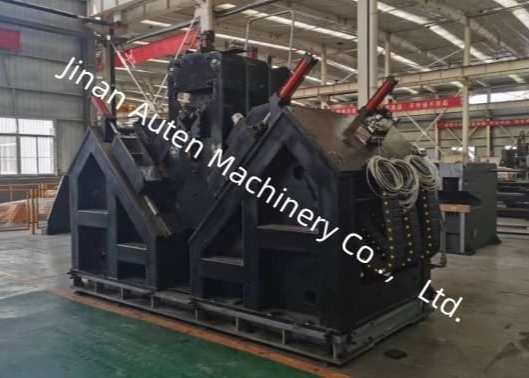

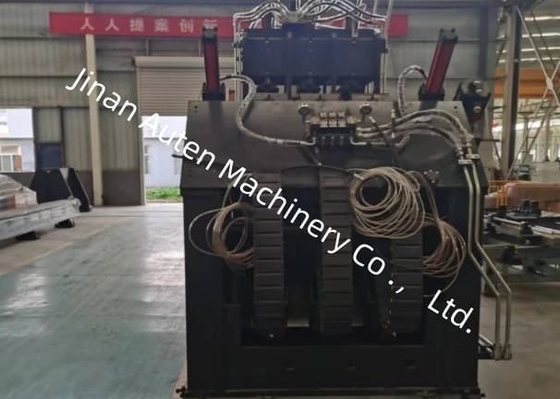

قطر حفاری 40 میلی متر اتوماسیون ماشین CNC زاویه خط BT40 0

ویژگی‌های محصول:

واحد تایپ از ساختار قاب بسته استفاده می‌کند که با استحکام بالا و عملکرد پایدار مشخص می‌شود. واحد چاپ شامل یک تکیه‌گاه تخت ثابت به پایه دستگاه، یک تخت متحرک و یک جعبه کاراکتر سر پرس هیدرولیکی است. چاپ در موقعیت‌های مشخص شده در نقشه‌ها و مطابق با دستورالعمل‌های کامپیوتری انجام می‌شود. برای گسترش محدوده پردازش دستگاه، یک مکانیزم تنظیم دستی اضافه شده است که امکان اصلاح موقعیت رو به پایین تخت متحرک (یعنی موقعیت سر کاراکتر) را فراهم می‌کند تا با موقعیت‌های تایپ فولاد زاویه‌ای با مشخصات مختلف سازگار شود.

فرآیند سوراخ‌سازی به دقت موقعیت‌یابی بالایی دست می‌یابد. دستگاه تغذیه این خط تولید توسط یک موتور سروو از طریق یک سیستم انتقال چرخ دنده-رک، مجهز به یک مکانیزم تشخیص برای رک و چرخ دنده و همچنین یک انکودر تشخیص برای بازخورد دقت موقعیت‌یابی، هدایت می‌شود که یک سیستم کنترل حلقه بسته کامل را تشکیل می‌دهد. حرکت سر قدرت سوراخکاری در امتداد جهت دو طرف فولاد زاویه‌ای توسط یک موتور سروو از طریق انتقال پیچ توپی هدایت می‌شود و از دقت بالا در موقعیت‌یابی سوراخ‌ها روی قطعات کار فولاد زاویه‌ای اطمینان حاصل می‌شود.

راندمان سوراخکاری و کیفیت سوراخ‌سازی عالی از ویژگی‌های این سیستم است.واحد سوراخکاری به شش مجموعه سر سوراخکاری CNC مجهز شده است که سه عدد به هر بال فولاد زاویه‌ای اختصاص داده شده است.سوراخ‌های با قطر یکسان و فاصله انتهایی یکسان در هر دو بال را می‌توان به طور همزمان توسط سرهای سوراخکاری مربوطه در هر دو طرف سوراخ کرد.دوک سوراخکاری از یک دوک دقیق BT40 تایوانی (با خنک‌کننده داخلی) استفاده می‌کند، در حالی که سر سوراخکاری از یک مته کاربید سیمانی استفاده می‌کند که به سرعت برش تا 200 متر در دقیقه می‌رسد - که به طور قابل توجهی بالاتر از 25-35 متر در دقیقه معمول مته‌های پیچشی فولادی با سرعت بالا است.

سر قدرت سوراخکاری CNC توسط یک موتور سروو تغذیه می‌شود که پیشروی سریع، تغذیه کاری و جمع شدن سریع آن توسط سیستم CNC کنترل و خودکار می‌شود.موقعیت جمع شدن مته را می‌توان از طریق کامپیوتر میزبان از پیش تعیین کرد و ضربات بیکار را به حداقل رساند و راندمان تولید را بیشتر افزایش داد.سوراخ‌های تولید شده دارای تحمل قطر کمتر از 0.1 میلی‌متر و پرداخت سطح (Ra) کمتر از 6.3 میکرومتر هستند که کیفیت پردازش سوراخ استثنایی را تضمین می‌کند.

پارامترهای اصلی:

مدل	ADM2532
اندازه زاویه (میلی‌متر)	14014010~25025032
حداکثر طول مواد خام (متر)	14
نیروی علامت‌گذاری (kN)	1000
تعداد گروه کاراکتر	1
تعداد کاراکتر	18
اندازه کاراکتر (میلی‌متر)	141019
محدوده فاصله دقیق (میلی‌متر)	50~220 (بدون پله)
تعداد مته در هر طرف	3 (2 گروه، 6 در کل)
تعداد تیغه در هر طرف	3
مخروطی دوک سوراخکاری	BT40
حداکثر قطر سوراخکاری (میلی‌متر)	Φ40
حداکثر سرعت چرخش دوک (دور در دقیقه)	6000
واحد خنک‌کننده مته	MQL 360-2 (خنک‌کننده خشک)
ظرفیت ذخیره روغن واحد خنک‌کننده	2 لیتر
روغن برش	روغن‌های برش ریز مبتنی بر روغن نباتی (2000-25)
مصرف سوخت	5~50 میلی‌لیتر در ساعت
نوع درایو ترولی CNC	موتور سروو AC، درایو رک و پینیون
حداکثر سرعت تغذیه زاویه (متر در دقیقه)	40
روش درایو حرکت تراز محور AB	راهنمای حرکت خطی؛ موتور سروو AC؛ پیچ توپی درایو ثانویه
حداکثر سرعت حرکت اسکیت بورد سر سوراخکاری (متر در دقیقه)	10
نوع درایو سر سوراخکاری	راهنمای حرکت خطی؛ موتور سروو AC؛ پیچ توپی درایو ثانویه
حداکثر سرعت تغذیه سر سوراخکاری (متر در دقیقه)	14
روش کار بازوی فیدر ترولی	نوع بالابر عمودی
تعداد سیلندرهای شیب در سمت تخلیه	4
روش خنک‌کننده ایستگاه هیدرولیک	خنک‌کننده هوا
تعداد محورهای CNC	9
فشار هوا (MPa)	1
کل توان	حدود 150 کیلووات
ابعاد کلی (متر)	338.52.5
