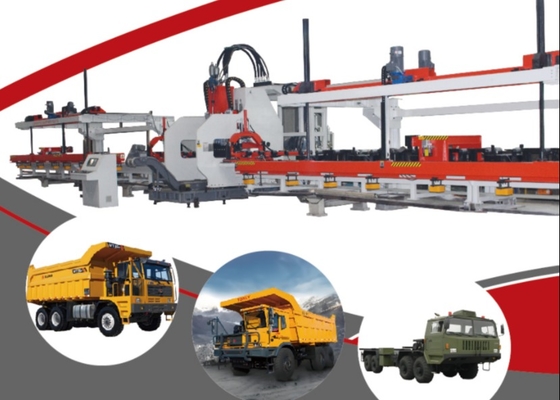

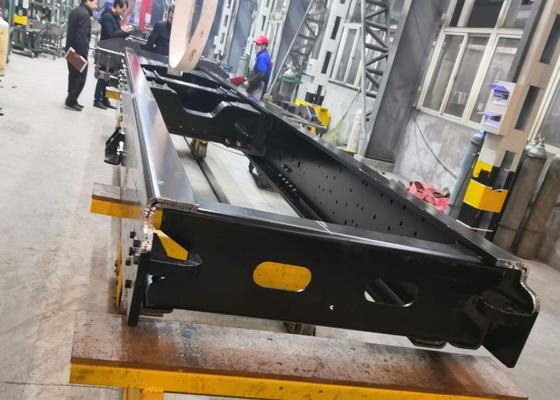

خط تولید پانچ ورق CNC با نیروی اسمی 120 تن، 25 ماژول برای تیر تخت کامیون

خط تولید پانچ ورق CNC با نیروی اسمی 120 تن، 25 ماژول برای تیر تخت کامیون

کاربرد:

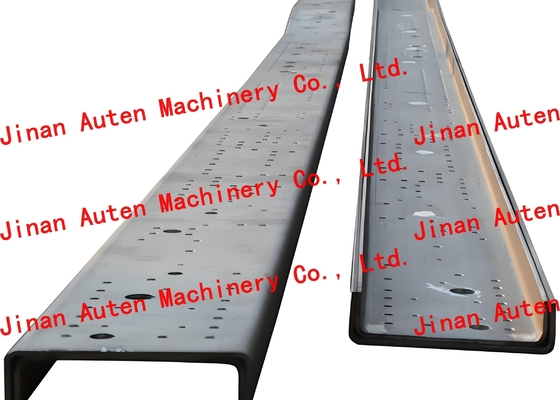

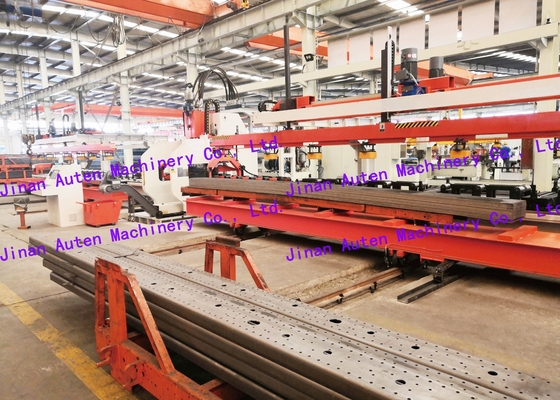

خط تولید پانچ CNC برای تیرهای طولی تخت خودرو، یک سیستم تولیدی یکپارچه است که در فرآیندهای پانچ برای تیرهای طولی تخت خودرو تخصص دارد. این خط تولید با مهندسی دقیق با استناد به تجهیزات مشابه در بازارهای داخلی و جهانی، همسو با مشخصات پانچ فریم‌های مختلف خودرو در سراسر جهان و با در نظر گرفتن مزایای محصولات مشابه مختلف، به عنوان یک راه‌حل پالایش‌شده عمل می‌کند. این خط تولید به طور ماهرانه نیازهای پردازش انعطاف‌پذیر تیرهای طولی فریم‌های مختلف را برآورده می‌کند و با پایداری و راندمان عملیاتی بالا متمایز می‌شود.

میز غلتکی پشتیبانی طولی

متشکل از یک پایه و یک غلتک پشتیبانی برای پشتیبانی از ورق؛ هر دو انتهای غلتک توسط یاتاقان‌ها پشتیبانی می‌شوند، غلتک دارای استحکام و مقاومت در برابر ضربه خوبی است و ورق روی آن حرکت می‌کند؛

دستگاه تغذیه گیره اصلی محور X: 2 مجموعه

این دستگاه از موتور سروو، کاهنده دقیق، گیره هیدرولیک شناور، ریل راهنمای خطی دقیق، رک دقیق و پشتیبانی تشکیل شده است؛ موتور سروو چرخ دنده مارپیچی را از طریق کاهنده دقیق به چرخش در می‌آورد و حرکت چرخشی را از طریق رک به حرکت خطی تبدیل می‌کند. تغذیه دقیق قطعات تغذیه از طریق راهنمای ریل لغزنده خطی دقیق تکمیل می‌شود و تغذیه ورق دقیق و پایدار است؛ گیره تغذیه یک گیره شناور است که می‌تواند سازگاری خوبی با برخی از ورق‌های تاب‌خورده داشته باشد و نیروی گیره زیاد، گیره قابل اعتماد، کار پایدار.

گیره فشاری-کششی. گیره قسمت میانی دو انتهای تیر طولی را می‌گیرد. این روش گیره می‌تواند ورق را با افتادگی در لبه ورق بگیرد؛ دو طرف میزبان به صورت متقارن مرتب شده‌اند.

دستگاه تغذیه گیره کمکی محور X: 2 مجموعه

این دستگاه برای پردازش سرهای انتهایی تیر استفاده می‌شود و یک مجموعه در هر طرف دستگاه اصلی وجود دارد که از گیره‌های هیدرولیک، پایه و قطعات محرک تشکیل شده است؛

در طول کل فرآیند تغذیه قطعه کار، هنگامی که گیره در سمت تغذیه نمی‌تواند ورق را نگه دارد اما همچنان سوراخ‌ها را پانچ می‌کند، به منظور اطمینان از دقت موقعیت پانچ، ورق باید بیش از دو نقطه گیره داشته باشد و در فرآیند تغییر نقطه گیره، تغییر مرجع موقعیت‌یابی مجاز نیست. در این حالت، دستگاه گیره کمکی این مشکل را به طور موثر حل می‌کند. تحت فشار سیلندر روغن، فک‌های گیره ورق را می‌گیرند. به این ترتیب، تحت فشار سیلندر روغن، یک نقطه گیره دوم برای ورق هنگام پانچ وجود دارد (اولین گیره اصلی در سمت خالی کردن است)، که تغذیه صاف و دقیق ورق را تضمین می‌کند.

اطلاعات مشخصات پارامتر
