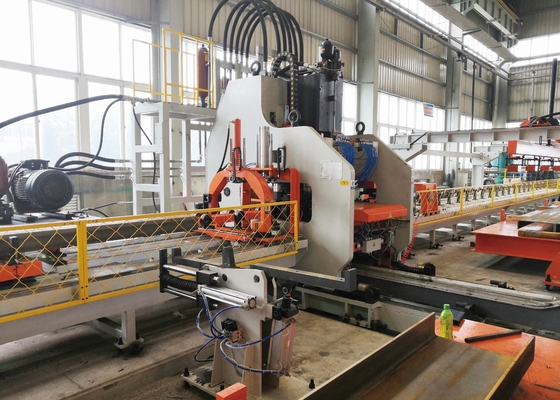

دستگاه پانچ ورق تیر کامیون CNC با نیروی اسمی 1200 کیلونیوتن، حداکثر مقاومت کششی 750 مگاپاسکال

1200KN نیروی اسمی دستگاه پانچ ورق تیر کامیون CNC حداکثر 750 مگاپاسکال مقاومت کششی مواد

مقدمه

خط تولید پانچ CNC برای تیرهای طولی تخت خودرو یک سیستم تولیدی جامع است که به عملیات پانچ روی تیرهای طولی تخت خودرو اختصاص دارد. این خط تولید با تکیه بر تجهیزات مشابه از بازارهای داخلی و بین‌المللی، همسو با الزامات پانچ فریم‌های مختلف خودرو در سراسر جهان، و ادغام نقاط قوت محصولات مختلف توسعه یافته است. این خط تولید به دقت مهندسی شده است. این خط قادر است نیازهای پردازش انعطاف‌پذیر تیرهای طولی فریم‌های مختلف را بی‌عیب و نقص برآورده کند و با پایداری و راندمان بالا مشخص می‌شود.

معرفی ترکیب تجهیزات خط تولید جریان فرآیند:

آماده‌سازی تیر طولی→تغذیه خودکار الکترومغناطیسی طولی→موقعیت‌یابی خودکار مواد طولی→گیره انتهایی و گیره کمکی→قطعه کار وارد میز پانچ می‌شود و پردازش می‌شود→گیره انتهایی تغذیه، گیره کمکی و پردازش→پانچ تمام شده→تخلیه خودکار الکترومغناطیسی قطعه کار روش پردازش از نوع فیلتر است، یعنی تیر طولی فقط هنگام پانچ به جلو تغذیه می‌شود.

ساختار هر دستگاه مکانیکی:

1. ترولی برقی تحمل کننده تیر طولی: ترولی را می‌توان با دکمه‌ها کنترل کرد تا از خط خارج شود و پس از بارگیری پالت‌های بالابر توسط جرثقیل، به موقعیت بارگیری بازمی‌گردد. بار ترولی کمتر از 20 تن نیست و کورس آن 1.5 متر است.

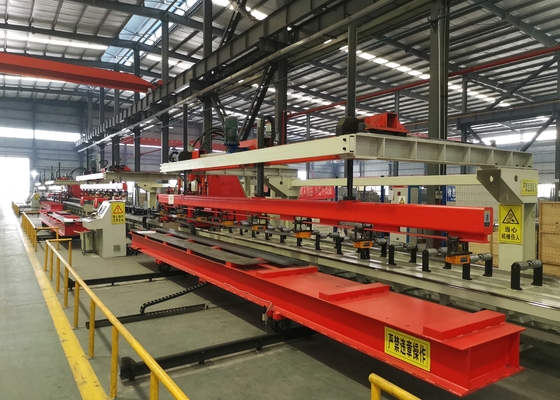

2. دستگاه تغذیه خودکار مکنده الکترومغناطیسی:

این دستگاه از براکت، تیر متحرک و دستگاه محرک آن، تیر مکنده و دستگاه بالابر، سیستم کنترل مکنده و غیره تشکیل شده است. یک میله تشخیص صفحه روی تیر مکنده وجود دارد که می‌تواند به طور خودکار در هنگام رسیدن به ارتفاع صفحه متوقف شود و می‌تواند تشخیص دهد که آیا صفحه‌ای وجود دارد و آیا مکیده شده است یا خیر، و کار پایدار و قابل اعتماد است.

بالا و پایین رفتن تیر مکنده توسط یک میله راهنما هدایت می‌شود تا بلند شدن همزمان را تضمین کند. تیر متحرک دارای استحکام خوبی است و حرکت جلو و عقب توسط یک ریل راهنما هدایت می‌شود تا همزمانی در هر دو انتها را تضمین کند.

چاک الکترومغناطیسی نیروی الکترومغناطیسی را در هنگام خاموش بودن حفظ می‌کند و در هنگام برق‌دار شدن، مغناطیس‌زدایی را معکوس می‌کند که ایمن و قابل اعتماد است.

پارامترهای فنی اصلی:
