خط زاویه ای بدون مرحله CNC حرکت کلی CNC و حفاری دقیق سوراخ در صنعت برج زاویه ای فولاد

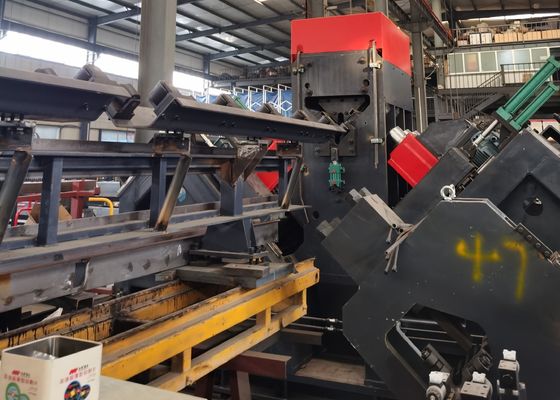

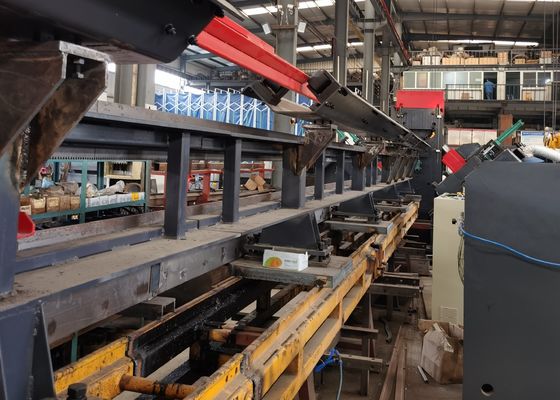

این خط پردازش از نوار نقاله عرضی، نوار نقاله واژگونی، نوار نقاله ورودی، کالسکه ورودی CNC، دو مجموعه واحد سوراخ‌کاری، یک مجموعه واحد علامت‌گذاری، نوار نقاله تخلیه و ایستگاه هیدرولیک مربوطه، سیستم خنک‌کننده تشکیل شده است. فناوری CNC، سروو موتور در تغذیه، با راندمان بالا، دقت قطعه کار پایدار را اتخاذ کنید.2.

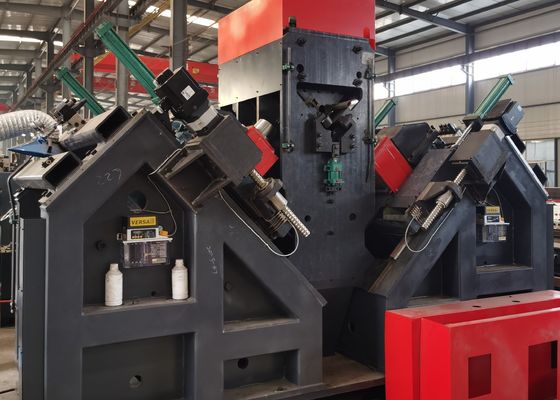

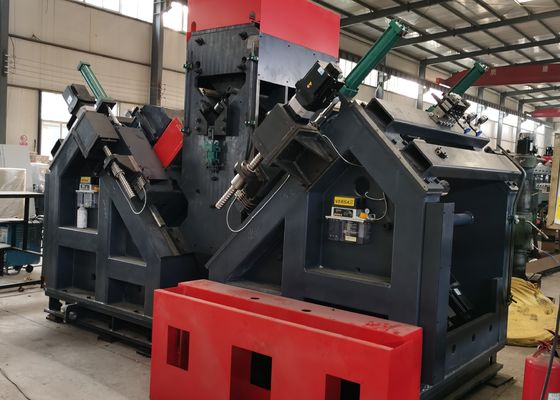

یک مجموعه واحد سوراخ‌کاری در هر طرف وجود دارد. هر واحد سوراخ‌کاری می‌تواند با سه مته با ابعاد مختلف نصب شود. واحد سوراخ‌کاری می‌تواند حرکت CNC را به طور کلی برای تغییر مراحل سوراخ‌کاری تحقق بخشد، بنابراین دقت سوراخ‌ها را تضمین می‌کند.3.

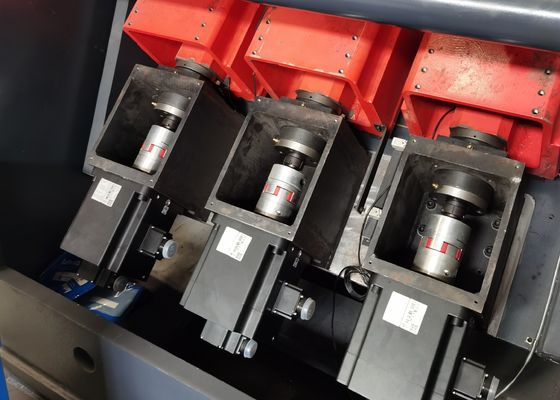

سرعت چرخش تمام دوک‌ها با مبدل تنظیم بدون پله انجام می‌شود و سرعت تغذیه نیز با شیرهای تنظیم سرعت تنظیم بدون پله انجام می‌شود. تبدیل تغذیه سریع، تغذیه کار و برداشت سریع دوک‌ها همگی به طور خودکار انجام می‌شوند. 4.

یک واحد علامت‌گذاری در خط سوراخ‌کاری. مراحل علامت‌گذاری را می‌توان به راحتی از پیش تنظیم کرد. علامت‌گذاری، بستن قطعه کار و تغذیه سوراخ‌کاری توسط سیستم هیدرولیک انجام می‌شود. اجزای اصلی وارداتی هستند. سیستم خنک‌کننده گردش خون برای افزایش عمر مته‌ها اعمال می‌شود.5.

تمام علامت‌گذاری و سوراخ‌کاری به طور خودکار کامل می‌شود، تمام زوایای تمام شده را می‌توان توسط دستگاه چرخش پنوماتیک تخلیه کرد تا قدرت کارگران را با مزایای خوبی نسبت به سایر تولیدکنندگان کاهش دهد.6.

سیستم کنترل از کامپیوتر میزبان، سروو موتور، PLC، سوئیچ نظارت خارجی و غیره تشکیل شده است. فقط ابعاد قطعه کار را وارد کنید، برنامه پردازش به طور خودکار تولید می‌شود. علاوه بر این، برنامه را می‌توان با توجه به شماره قطعه کار ذخیره، انتخاب، نمایش و ارتباط برقرار کرد.7.

خط ماشین‌کاری دستگاه پشتیبانی و فشار را برای برآورده کردن الزامات پردازش زوایا با خم شدن بزرگتر نصب می‌کند.8.

با عملکرد خود تشخیصی شکست.اطلاعات پارامتر
