دستگاه پانچ هیدرولیک CNC با قدرت 60 کیلووات، با پیکربندی بالا، برای صفحات، 3 محور، اتوماتیک، برای تیرهای طولی

محصول هدف و ویژگی‌ها:

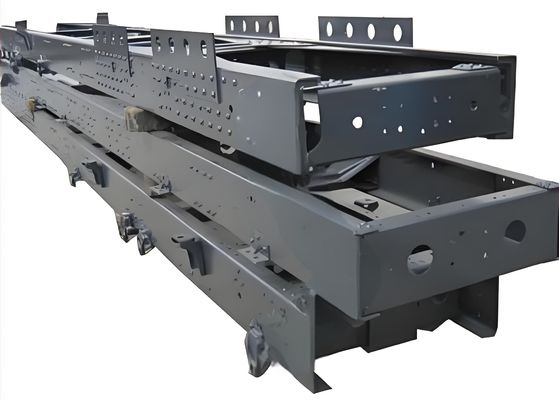

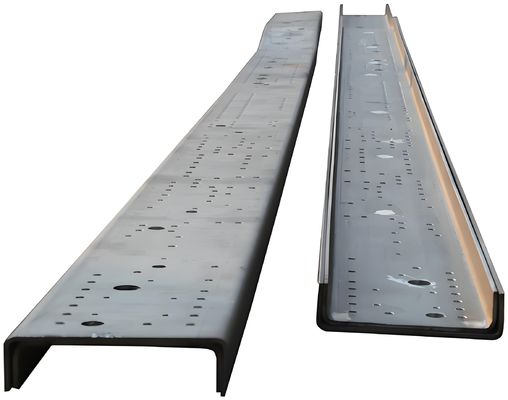

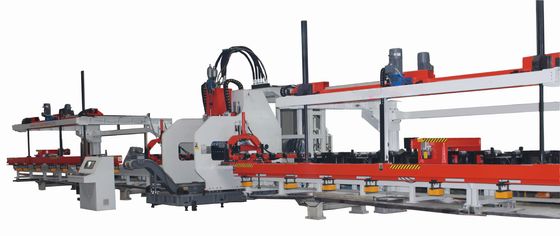

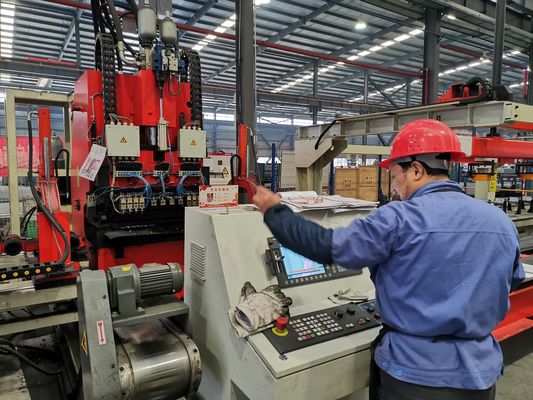

خط تولید پانچ CNC صفحه تخت تیر طولی خودرو یک خط تولید کامل برای پانچ تیر طولی تخت خودرو است. این دستگاه بر اساس تجهیزات مشابه خارجی و داخلی، با توجه به نیازهای پانچ قاب‌های مختلف خودرو در داخل و خارج از کشور، و ادغام مزایای مختلف محصول، توسعه یافته است. این خط تولید می‌تواند کاملاً نیازهای پردازش انعطاف‌پذیر تیرهای طولی قاب‌های مختلف را برآورده کند و دارای ویژگی‌های پایداری و راندمان بالا است.

اجزای تجهیزات

1. ترولی برقی تغذیه، دستگاه تغذیه خودکار مکنده الکترومغناطیسی دائمی - 1 مجموعه؛

2. ترولی برقی تغذیه، دستگاه تغذیه خودکار مکنده الکترومغناطیسی دائمی - 1 مجموعه؛

3. میز رولر پشتیبانی بارگیری و تخلیه - 1 مجموعه؛

4. دستگاه مرکز یابی ورق - 5 مجموعه؛

5. ترولی ضایعات - 1 مجموعه؛

6. گیره اصلی و دستگاه تغذیه سروو - 2 مجموعه؛

7. دستگاه گیره کمکی - 2 مجموعه؛

8. دستگاه پانچ (از نوع باز، 25 موقعیت قالب) - 1 مجموعه؛

9. دستگاه خروجی ضایعات - 1 مجموعه؛

10. سیستم هیدرولیک (خنک کننده روغن) - 1 مجموعه؛

11. سیستم پنوماتیک - 1 مجموعه؛

12. سیستم روانکاری - 1 مجموعه؛

13. سیستم کنترل الکتریکی - 1 مجموعه؛

14. برنامه برنامه نویسی خودکار - 1 مجموعه؛

15. قالب‌های محدب و مقعر - 1 مجموعه؛

پارامترهای اصلی پردازش تیرهای طولی:

1. داده‌های مواد پردازش:

ضخامت صفحه میلی‌متر: 4--9

مقاومت کششی مواد (مگاپاسکال): حداکثر 750

طول قطعه کار (میلی‌متر): 4000-12000

عرض قطعه کار (میلی‌متر): 250-600

انحنای قطعه کار (میلی‌متر): ≤7/12M

زبری قطعه کار X (میلی‌متر): ≤8/1M ≤20/12M

زبری قطعه کار Y (میلی‌متر): ≤5mm

2. جدول پارامترهای عملکرد تجهیزات و شاخص‌های فنی اصلی

نیروی اسمی 120 تن

کورس دستگاه X: 12000mm

کورس دستگاه Y: 600mm

سرعت تغذیه X: 50m/min

سرعت تغذیه Y: 30m/min

دقت فاصله سوراخ X: ±0.25mm/200mm

                                     ±0.35mm/400mm

                                     ±0.50mm/12000mm

دقت فاصله سوراخ Y (میلی‌متر) ±0.3

دقت قطری سوراخ‌های گروهی مستطیلی: ±0.4 mm/300 mm

ماژول‌ها: 25

حداکثر دیافراگم ماشین‌کاری (میلی‌متر) Φ60 (در محدوده نیروی اسمی دستگاه)

تعداد قالب‌ها: 1 مجموعه

3. داده‌های مورد نیاز برای برنامه نویسی:

مقاومت مواد، ضخامت مواد؛ فایل نقشه الکترونیکی رشته (در قالبی که توسط برنامه نویسی خودکار قابل تشخیص باشد)؛

پارامترهای فنی اصلی خط تولید
