جزئیات محصول:
پرداخت:
|
| Machine function: | punching, marking, cutting | Processing angle steel size range (mm): | L63×63×4~L200×200×20 |
|---|---|---|---|
| Max. punching capacity: | φ26×20(Material Q345 510N/mm²) | Number of punches per side: | 3 |
| Shearing mode: | Double shearing(single shearing optional) | Max. cutting capacity: | L63×63×4~L200×200×20(Material Q345 510N/mm²) |
| Marking force (KN): | 630 (1200 optional) | Number of marking groups (groups): | 4 (8 optional) |
| Character head number of each group: | 12 (18 optional) | character head size (mm): | 14×10×19 |
| Max. length of blank angle steel (m): | 14 | Max. length of finished angle steel (m): | 14 |
| The machining accuracy: | meets the requirements of GB2694 | Feeding speed of angle steel (M / min): | 50 |
| Overall dimension (mm): | 32000×6500×2350 | ||
| برجسته کردن: | ماشین برش زاویه ای CNC با سرعت بالا,ماشین بزرگ سرعت Cnc زاویه علامت گذاری,ماشین حفاری زاویه های CNC با سرعت بالا,High Speed Cnc Angle Marking Machine,High Speed Cnc Angles Drilling Machine |
||
قابل استفادهمنصنعت:
این ماشین برای علامت گذاری زاویه ای فولاد استفاده می شود، سوراخ کردن و تراشیدن عمدتا در زمینه صنعت برج فولاد زاویه ای، لوازم جانبی برق، امکانات ذخیره سازی ساختار،و صنایع ساختمانی ساختارهای فولادی و غیره.
مشخصات محصول:
1. تکنولوژی CNC را اتخاذ کنید، موتور سرو، با کارایی بالا، دقت قطعه کار پایدار. قطعات هیدرولیکی، پنوماتیک و الکتریکی کلیدی که همه وارد شده اند.
2برنامه نویسی آسان، برنامه نویسی دستورالعمل و نرم افزار لوفتینگ را اتخاذ می کند. می تواند فایل های.NC1 تولید شده توسط نرم افزار TEKLA را بخواند.
3. CNC feed carriage توسط سرو موتور رانده می شود. کدگر فوتو الکتریکی اطلاعات را تغذیه می کند. کنترل حلقه بسته برای اطمینان از دقت موقعیت بندی بالا.
4تمام علامت گذاری، ضربه زدن و تراشیدن در کامل شدن خودکار، تمام زاویه های تمام شده می توانند با دستگاه گردش پنوماتیک تخلیه شوند تا قدرت کار را کاهش دهند.

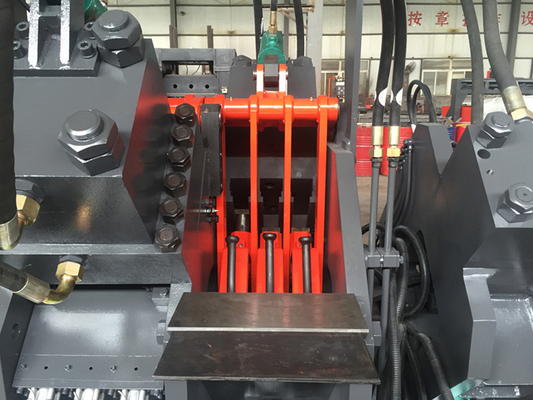

5. واحد علامت گذاری فریم بسته با سفتی خوب را اتخاذ می کند. چهار گروه از جعبه های کاراکتر بر روی واحد علامت گذاری ثابت شده است که می تواند توسط برنامه انتخاب شود. علامت گذاری علامت پشتی را می توان به میل تنظیم کرد.
مزایا
بهتر از سایر تولیدکنندگان در کاهش شدت کار کارگران.
در هنگام برنامه نویسی، شما فقط نیاز به کلید در اندازه قطعه کار، قطر سوراخ، فاصله collimation، تعداد قطعات کار، و یا استفاده از CAD / CAM به طور مستقیم تبدیل.
این دستگاه مجهز به دستگاه پالتی و فشار است که در حال حاضر از سایر تولیدکنندگان داخلی برتر است و می تواند زاویه های بزرگ را با خم ها در بر بگیرد.
واحد برش لبه با استفاده از جعبه چاقوی برش درب ، جایگزینی برشگر ایمن ، راحت و سریع است.
آن را از عملکرد بدون برش، می تواند پردازش مواد پای ثابت، و عملکرد خود تشخیص از شکست.
عملکرد خودکار انباشت می تواند زمانی که محصول نهایی تخلیه می شود (برای انتخاب کاربر) اضافه شود.
| 机器型号 مدل ماشین |
JNC2020 | |
| 机器功能 عملکرد ماشین |
冲孔،打字،剪切 سنگ شکن، علامت گذاری، برش |
|
| √√√√√ محدوده اندازه زاویه پردازش فولاد (ملی متر) |
L63×63×4~L200×200×20 |
|
|
حداکثر ظرفیت نفوذ |
φ26×20 ((موادQ345 510N/mm2) |
|
| هر طرف冲头数 (个) تعداد ضربه ها در هر طرف |
3 |
|
| روش قطع حالت تراش |
双刃剪切 ((单刀剪切选配) دو بار تراشیدن ((انتخاب تک تراشیدن) |
|
|
مهم ترین تصمیم گیری حداکثر ظرفیت برش |
L63×63×4~L200×200×20 ((مواد Q345 510N/mm2) L63×63×4~L200×200×20 ((مواد Q345 510N/mm2) |
|
| 打字力 (KN) نیروی علامت گذاری (KN) |
۶۳۰ (۱۲۰۰ انتخاب) 630 (1200 اختیاری) |
|
| 打印组数 (组) تعداد گروه های علامت گذاری (گروه ها) |
4 (8 انتخاب) 4 (8 اختیاری) |
|
| هر گروه字头位 شماره سر کاراکتر هر گروه |
12 ((18选配) 12 (18 اختیاری) |
|
| 字头尺寸 (ملی متر) اندازه سر کاراکتر (ملی متر) |
14×10×19 |
|
| حداکثر毛 角钢长度 (m) حداکثر طول فولاد زاویه خالی (m) |
14 |
|
| 最大成品角钢长度 (m) حداکثر طول فولاد زاویه ای (m) |
14 |
|
| دقت کار دقت ماشینکاری |
满足GB2694's要求 با الزامات GB2694 مطابقت دارد |
|
| 角钢送进 سرعت (m/min) سرعت تغذیه فولاد زاویه ای (M / min) |
50 |
|
| اندازه شکل (ملی متر) ابعاد کلی (ملی متر) |
32000×6500×2350 |
|
