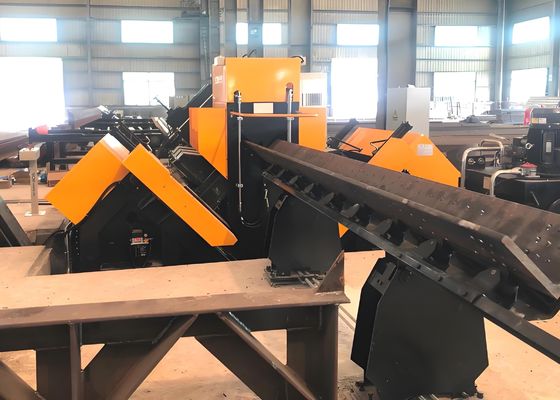

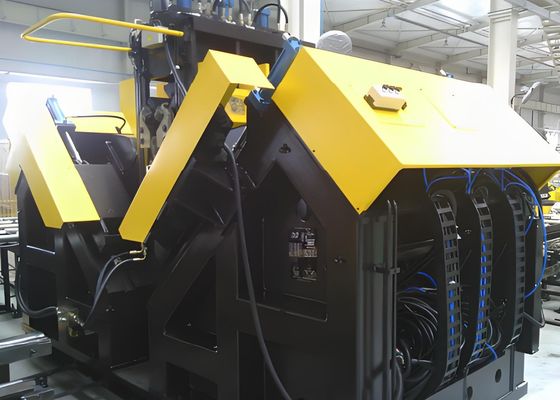

3 تیغه در هر طرف ماشین CNC زاویه ای با کارایی بالا BT40

3 تیغه در هر طرف، دستگاه خط زاویه CNC با راندمان بالا، مخروطی BT40 محور دوک سوراخکاری

کاربرد محصول:

این تجهیزات در درجه اول به سوراخکاری و مهر زنی فولاد زاویه ای با اندازه بزرگ و استحکام بالا که در برج های خطوط انتقال استفاده می شود، اختصاص دارد. تمام سوراخ های مورد نیاز روی فولاد زاویه ای را می توان در این خط تولید پردازش کرد که دارای کیفیت سوراخ برتر، دقت موقعیتی دقیق و همچنین راندمان تولید بالا و قابلیت های اتوماسیون است.

ویژگی های محصول:

1. سطح اتوماسیون بالا. خط تولید مجهز به یک دستگاه بارگیری خودکار (شامل یک کانال تغذیه عرضی و یک قاب بارگیری چرخشی)، یک دستگاه تخلیه خودکار و یک دستگاه تغذیه خودکار است. تمام سوراخ ها و علائم فولادی روی فولاد زاویه ای را می توان در یک مرحله از طریق خط تولید تکمیل کرد، بدون نیاز به کمک دستی در حین پردازش، در نتیجه شدت کار کارگران را به میزان قابل توجهی کاهش می دهد.

(1) قاب و صفحه پایه از مجموعه های جوش داده شده فولادی ساختاری با کیفیت بالا (Q345) ساخته شده اند و کل دستگاه از استانداردهای مشخص شده در شرایط فنی عمومی برای سیستم CNC ماشین ابزار، شرایط فنی برای قطعات جوش داده شده ماشین آلات آهنگری و پرس، شرایط فنی برای ماشین ابزار برش فلز و اصول کلی برای بازرسی دقیق ماشین آلات آهنگری و پرس پیروی می کند.

(2) کیفیت جوش هر جزء جوش داده شده از تجهیزات با الزامات مربوطه JB/T8609 مطابقت دارد و طول و فاصله جوش های متناوب یکنواخت است.

(3) قطعات آهنگری باید عاری از نقص هایی مانند لایه لایه شدن، تاخوردگی، ترک، سوراخ های ماسه و سوراخ های هوا باشند.

(4) تمام اجزای فلزی جوش داده شده و همچنین قطعات ریخته گری (آهنگری) از جمله بدنه، میز کار، پایه و بلوک سیلندر، برای از بین بردن تنش داخلی، تمپر می شوند.

(5) آهنگری ها، جوش ها و ریخته گری های کلیدی تحت بازرسی تشخیص عیب قرار می گیرند و نقص ها و ترک های داخلی به شدت ممنوع است و از انطباق با استانداردهای مربوطه اطمینان حاصل می شود.

2. واحد تایپ از یک ساختار بسته با استحکام بالا و عملکرد پایدار استفاده می کند. واحد چاپ مجهز به یک تکیه گاه تخت ثابت بر روی پایه دستگاه، یک تخت متحرک و یک جعبه کاراکتر سر پرس هیدرولیکی است. عملیات چاپ در موقعیت های مشخص شده در نقشه ها مطابق با دستورالعمل های کامپیوتری انجام می شود. برای گسترش محدوده پردازش دستگاه، یک مکانیزم تنظیم دستی گنجانده شده است که امکان تنظیم موقعیت رو به پایین بدنه متحرک (یعنی موقعیت سر کاراکتر) را برای تطبیق موقعیت های تایپ فولاد زاویه ای با مشخصات مختلف فراهم می کند.

پارامترهای اصلی:
